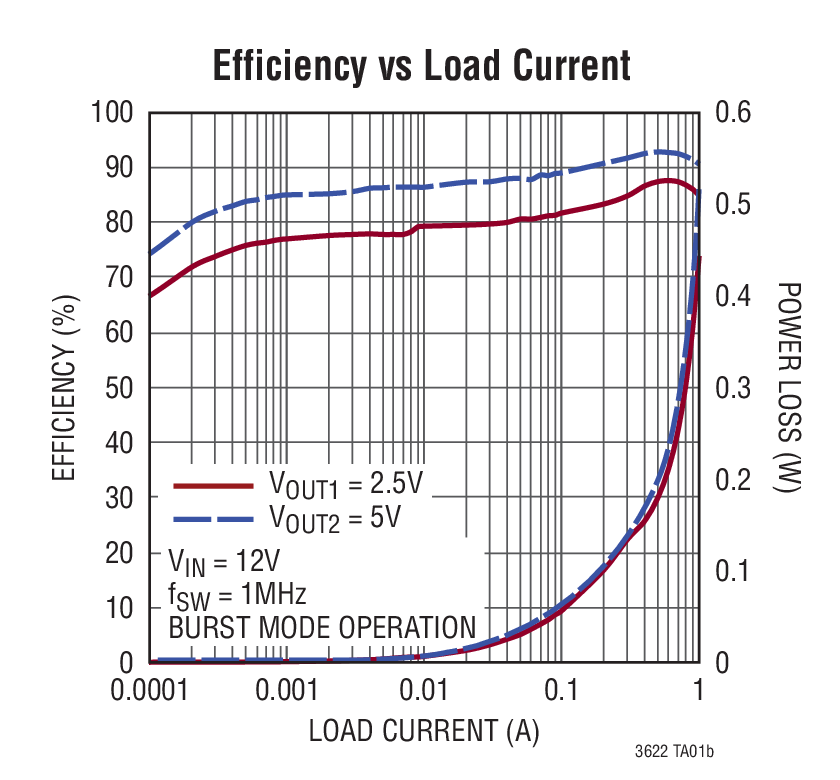

LTC3622典型应用图例二
LTC3622 - 封装图解:

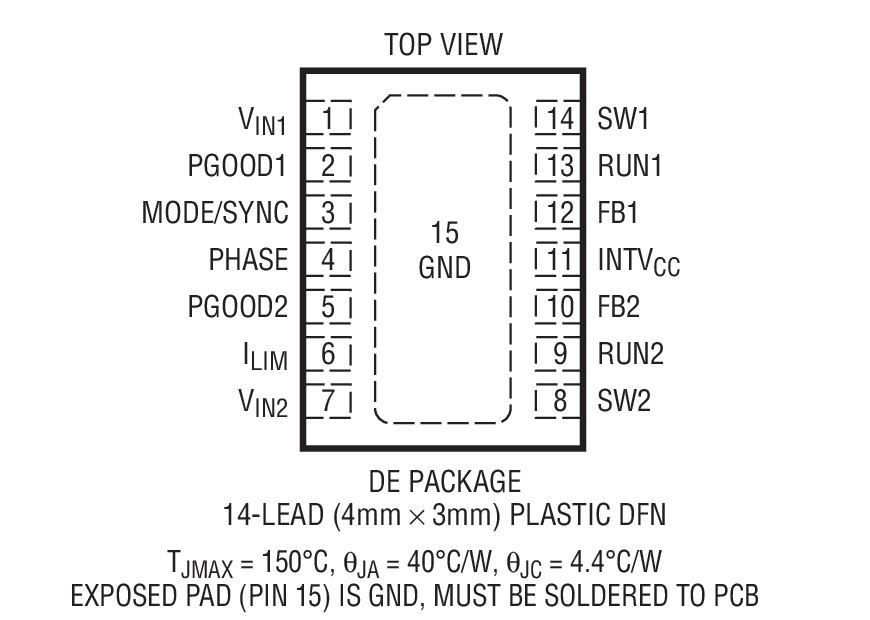

LTC3622封装图解一

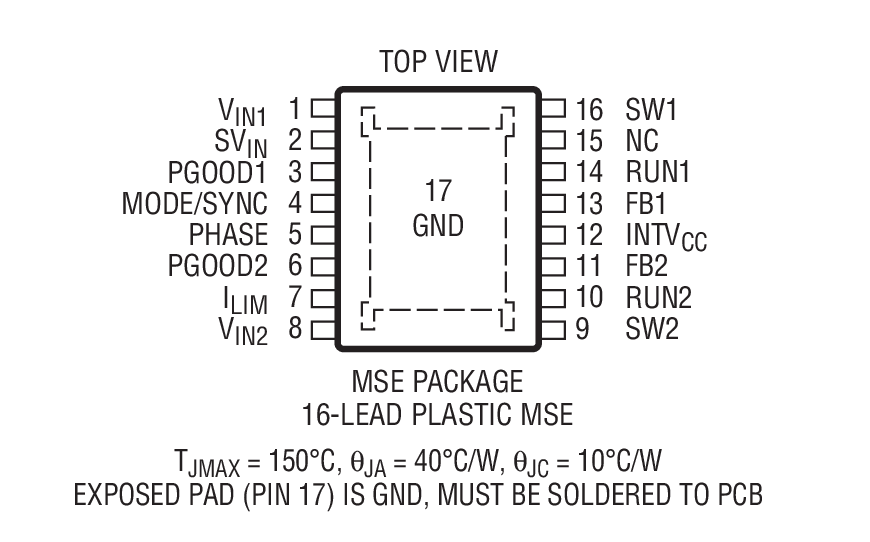

LTC3622封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC3622介绍
LTC3622 - LTC3622是具超低静态电流的 17V、双通道、1A 同步降压型稳压器

LTC3622是Linear公司的一款内部开关电源降压产品,LTC3622是具超低静态电流的 17V、双通道、1A 同步降压型稳压器,本站介绍了LTC3622的封装应用图解、特点和优点、功能等,并给出了与LTC3622相关的凌力尔特元器件型号供参考。

LTC3622 - 具超低静态电流的 17V、双通道、1A 同步降压型稳压器

LTC3622 - 具超低静态电流的 17V、双通道、1A 同步降压型稳压器 - Linear Technology(凌力尔特)

功能描述

LTC3622 是一款双通道、1A 输出、高效率同步单片式降压型稳压器,其能够采用高达 17V 的输入电源供电运作。开关频率固定至 1MHz 或 2.25MHz,并具有至一个外部时钟的 ±50% 同步范围。稳压器具有超低的静态电流,并可在宽输出电压范围内实现高效率。

降压型稳压器在 2.7V 至 17V 的输入电压范围内运作,并可在输送高达 1A 输出电流的同时提供一个介于 0.6V 和 VIN 之间的可调输出范围。这些器件提供了一个用户可选模式输入,以使用户能对纹波噪声和轻负载时的效率作出权衡。突发模式 (Busrt Mode) 操作可在轻负载条件下提供最高的效率,而脉冲跳跃模式则可提供最低的纹波噪声。开关稳压器可同步至一个外部时钟。此外,还提供了固定 VOUT 选项以免除外部反馈电阻器。

LTC3622 选项的列表 型号频率VOUT LTC3622 1.00MHz 可调 LTC3622-2 2.25MHz 可调 LTC3622-23/5 2.25MHZ 5V/3.3V
特点
  • 双通道降压输出:每个通道 1A
  • 宽 VIN 范围:2.7V 至 17V
  • 宽 VOUT 范围:0.6V 至 VIN
  • 效率高达 95%
  • 两个通道均被使能时的无负载 IQ = 5μA;只有一个通道被使能时的 IQ < 4μA
  • 高效率、低压差操作 (100% 占空比)
  • 恒定频率 (1MHz / 2.25MHz),具有外部频率同步功能
  • ±1% 输出电压准确度
  • 电流模式操作用于实现超卓的电压和负载瞬态响应
  • 相移可采用外部时钟进行编程
  • 可选电流限值
  • 内部补偿和软起动
  • 紧凑型 14 引脚 DFN (3mm x 4mm) 和 16 引脚 MSOP 封装
  • 应用
  • 电池供电型系统
  • 负载点电源
  • 便携式手持扫描仪
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3622EDE-2#PBF 4x3 DFN-14 E $5.36 $3.75
    LTC3622EDE-2#TRPBF 4x3 DFN-14 E $3.81
    LTC3622EDE-23/5#PBF 4x3 DFN-14 E $5.36 $3.75
    LTC3622EDE-23/5#TRPBF 4x3 DFN-14 E $3.81
    LTC3622EDE#PBF 4x3 DFN-14 E $5.36 $3.75
    LTC3622EDE#TRPBF 4x3 DFN-14 E $3.81
    LTC3622EMSE-2#PBF MS-16 E $5.36 $3.75
    LTC3622EMSE-2#TRPBF MS-16 E $3.81
    LTC3622EMSE#PBF MS-16 E $5.36 $3.75
    LTC3622EMSE#TRPBF MS-16 E $3.81
    LTC3622HDE-2#PBF 4x3 DFN-14 H $6.26 $4.38
    LTC3622HDE-2#TRPBF 4x3 DFN-14 H $4.44
    LTC3622HDE-23/5#PBF 4x3 DFN-14 H $6.26 $4.38
    LTC3622HDE-23/5#TRPBF 4x3 DFN-14 H $4.44
    LTC3622HDE#PBF 4x3 DFN-14 H $6.26 $4.38
    LTC3622HDE#TRPBF 4x3 DFN-14 H $4.44
    LTC3622HMSE-2#PBF MS-16 H $6.26 $4.38
    LTC3622HMSE-2#TRPBF MS-16 H $4.44
    LTC3622HMSE#PBF MS-16 H $6.26 $4.38
    LTC3622HMSE#TRPBF MS-16 H $4.44
    LTC3622IDE-2#PBF 4x3 DFN-14 I $5.93 $4.15
    LTC3622IDE-2#TRPBF 4x3 DFN-14 I $4.21
    LTC3622IDE-23/5#PBF 4x3 DFN-14 I $5.90 $4.13
    LTC3622IDE-23/5#TRPBF 4x3 DFN-14 I $4.19
    LTC3622IDE#PBF 4x3 DFN-14 I $5.93 $4.15
    LTC3622IDE#TRPBF 4x3 DFN-14 I $4.21
    LTC3622IMSE-2#PBF MS-16 I $5.90 $4.13
    LTC3622IMSE-2#TRPBF MS-16 I $4.19
    LTC3622IMSE#PBF MS-16 I $5.90 $4.13
    LTC3622IMSE#TRPBF MS-16 I $4.19
