当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LT3013B
LT3013B技术文档下载：
LT3013B技术文档产品手册下载
LT3013B - 典型应用图例：

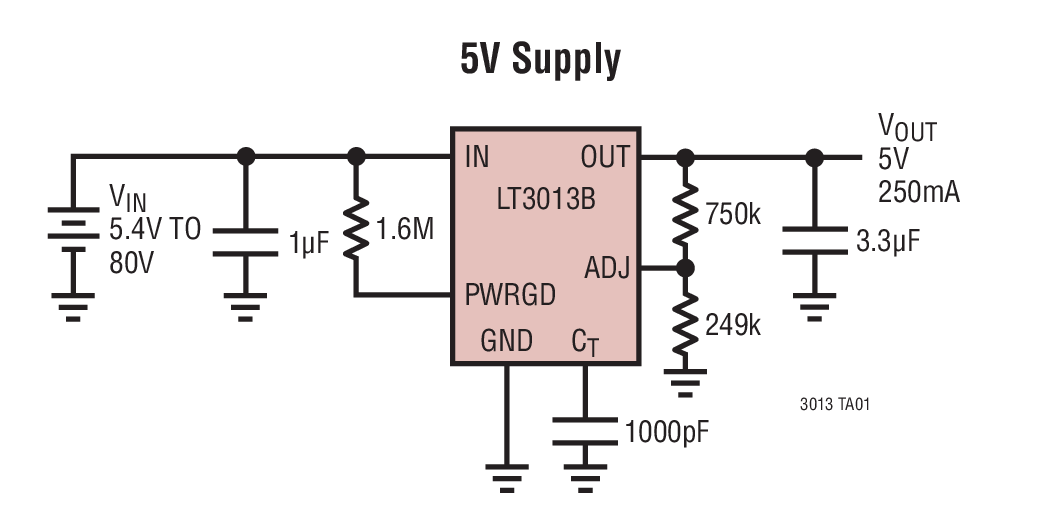

LT3013B典型应用图例一

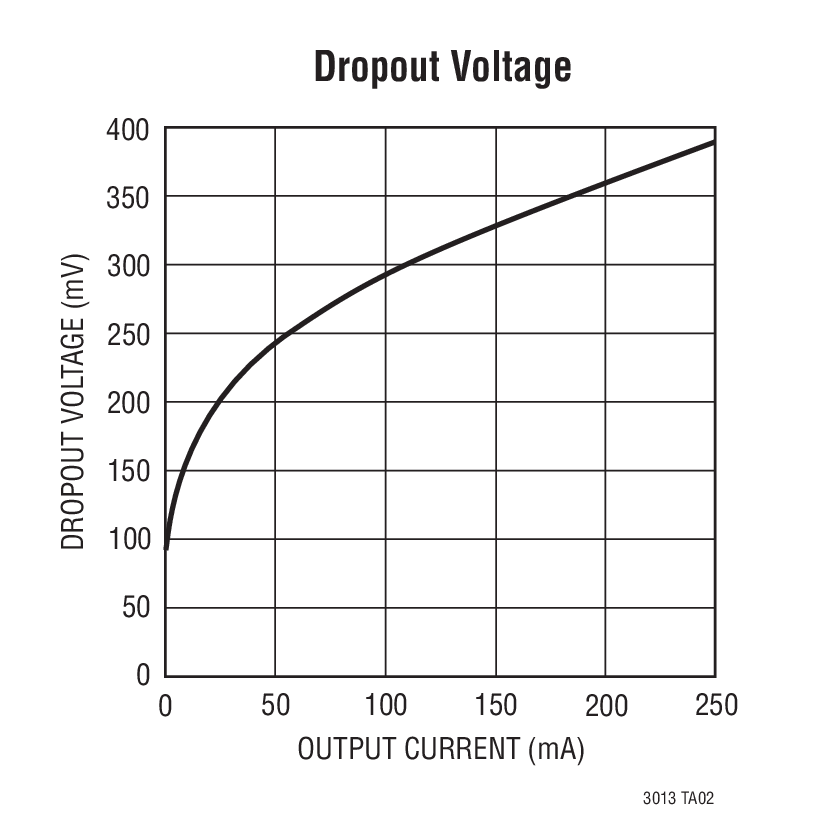

LT3013B典型应用图例二
LT3013B - 封装图解：

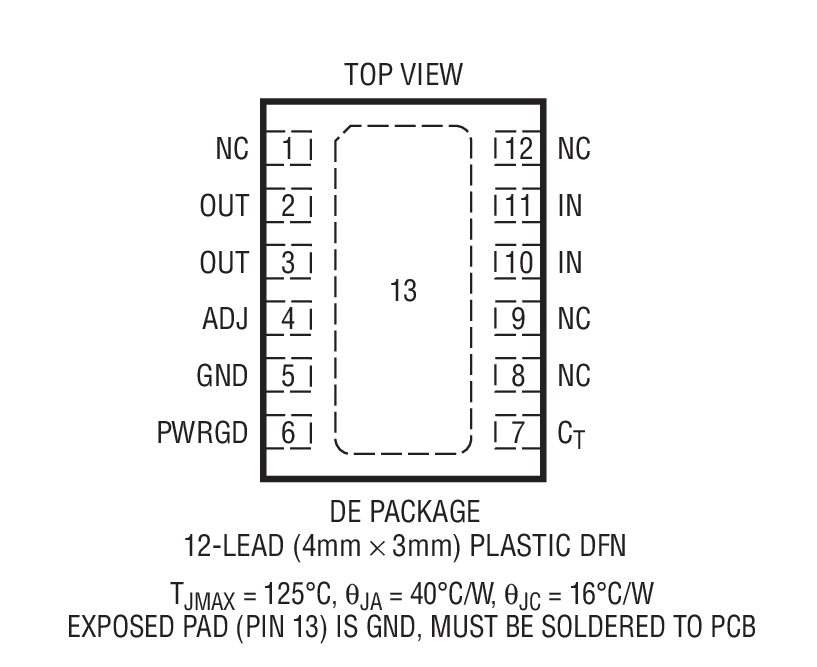

LT3013B封装图解一

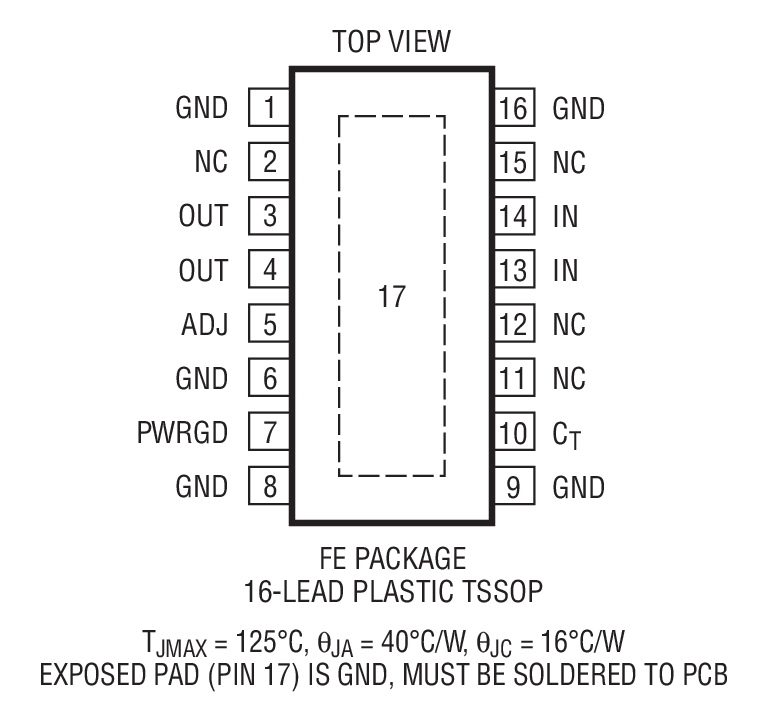

LT3013B封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT3013B介绍

LT3013B - LT3013B是具 PWRGD 的 250mA、4V 至 80V 低压差微功率线性稳压器

LT3013B是LINEAR凌力尔特公司的一款正稳压器产品，LT3013B是LT3013B是具 PWRGD 的 250mA、4V 至 80V 低压差微功率线性稳压器，本站介绍了LT3013B的封装应用图解、特点和优点、功能等，并给出了与LT3013B相关的LINEAR元器件型号供参考。

LT3013B - LT3013B是具 PWRGD 的 250mA、4V 至 80V 低压差微功率线性稳压器 - 正稳压器 - 电源管理 - 凌力尔特

LT3013B - 具 PWRGD 的 250mA、4V 至 80V 低压差微功率线性稳压器

LT3013B - 具 PWRGD 的 250mA、4V 至 80V 低压差微功率线性稳压器 - Linear Technology（凌力尔特）

功能描述

LT3013B 是一款高电压、微功率、低压差线性稳压器。该器件能够提供 250mA 输出电流和一个 400mV 的压差电压。LT3013B 专为在电池供电型或高电压系统中使用而设计，低静态电流 (工作时为 65μA) 使其成为一种理想的选择。在压差条件下，静态电流也处于良好受控状态。

LT3013B 的其他特点包括一个用于指示输出调节状态的 PWRGD 标记。已调输出电平和标记指示之间的延迟可利用单个电容器来设置。LT3013B 还具有在采用非常小输出电容器情况下运作的能力。该稳压器可在输出端上仅布设 3.3μF 电容器时稳定，而大多数老式器件则需要采用 10μF 至 100μF 电容器来获得稳定性。可以使用小的陶瓷电容器，而完全不像其他稳压器常见的那样需要串联电阻 (ESR)。内部保护电路包括反向电池保护、电流限制、热限制和反向电流保护。

该器件可以提供一个可调输出和一个 1.24V 基准电压。LT3013B 稳压器采用耐热性能增强型 16 引脚 TSSOP 和扁平 (高度仅 0.75mm)、12 引脚 (4mm x 3mm) DFN 封装，这两种封装均提供了出色的热特性。

特点
  • 宽输入电压范围：4V 至 80V
  • 低静态电流：65μA
  • 低压差电压：400mV
  • 输出电流：250mA
  • 无需保护二极管
  • 可调输出范围：1.24V 至 60V
  • 采用 3.3μF 输出电容器时可实现稳定
  • 采用铝电容器、钽电容器或陶瓷电容器时可实现稳定
  • 具反向电池保护功能
  • 没有从输出至输入的反向电流
  • 具热限制功能
  • 耐热性能增强型 16 引脚 TSSOP 和 12 引脚 (4mm x 3mm) DFN 封装
    • 应用
  • 低电流高电压稳压器
  • 电池供电型系统的稳压器
  • 电信应用
  • 汽车应用
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3013BEDE 4x3 DFN-12 E $3.21 $2.25
    LT3013BEDE#PBF 4x3 DFN-12 E $3.21 $2.25
    LT3013BEDE#TR 4x3 DFN-12 E $2.35
    LT3013BEDE#TRPBF 4x3 DFN-12 E $2.35
    LT3013BEFE TSSOP-16 E $3.43 $2.40
    LT3013BEFE#PBF TSSOP-16 E $3.43 $2.40
    LT3013BEFE#TR TSSOP-16 E $2.52
    LT3013BEFE#TRPBF TSSOP-16 E $2.52
