功能描述

LTM4644 是一款每路输出可提供 4A 电流的四通道 DC/DC 降压型 μModule (微型模块) 稳压器。输出可通过并联形成一个阵列以提供高达 16A 的电流能力。封装中内置了开关控制器、功率 FET、电感器和支持组件。LTM4644 可在一个 4V 至 14V 或 2.375V 至 14V (采用一个外部偏置电源) 的输入电压范围内运作，支持一个 0.6V 至 5.5V (各由单个外部电阻器来设定) 的输出电压范围。该器件的高效率设计使每个通道能够提供 4A (连续)、5A (峰值) 输出电流。仅需大容量的输入和输出电容器。

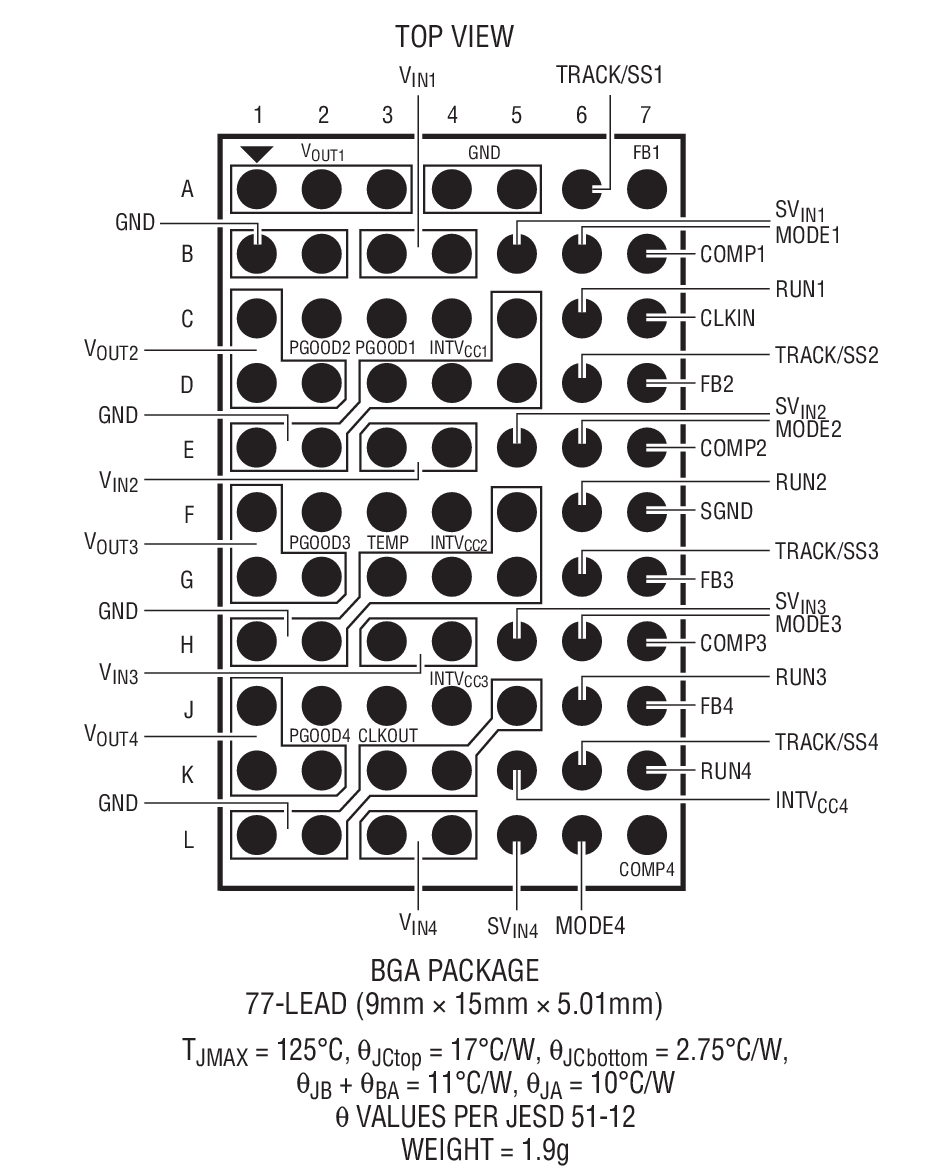

故障保护功能包括过压、过流和过热保护。LTM4644 采用 9mm x 15mm x 5.01mm BGA 封装。LTM4644采用 SnPb (BGA)或 RoHS 标准的端子涂层。

特点

每路输出可提供 4A 电流的四通道输出降压型 μModule 稳压器

宽输入电压范围： 4V 至 14V 2.375V 至 14V (采用外部偏置)

0.6V 至 5.5V 输出电压

每通道可提供 4A DC、5A 峰值输出电流

高达 5.5W 功耗 (TA = 60ºC，200 LFM，无散热器)

±1.5% 的总输出电压调节

电流模式控制、快速瞬态响应

可通过并联提供更高的输出电流

输出电压跟踪

内部温度检测二极管输出
