当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC3621
LTC3621技术文档下载：
LTC3621技术文档产品手册下载
LTC3621 - 典型应用图例：

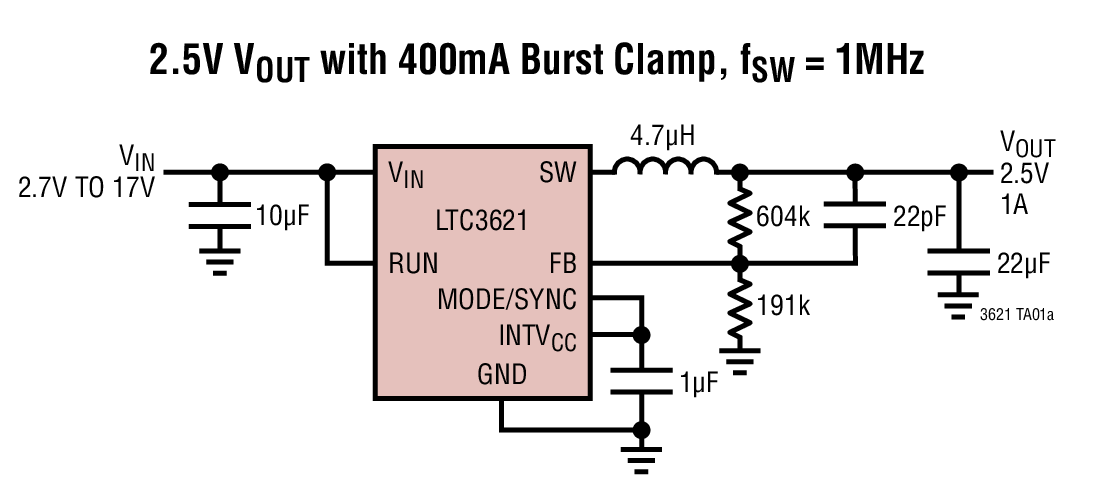

LTC3621典型应用图例一

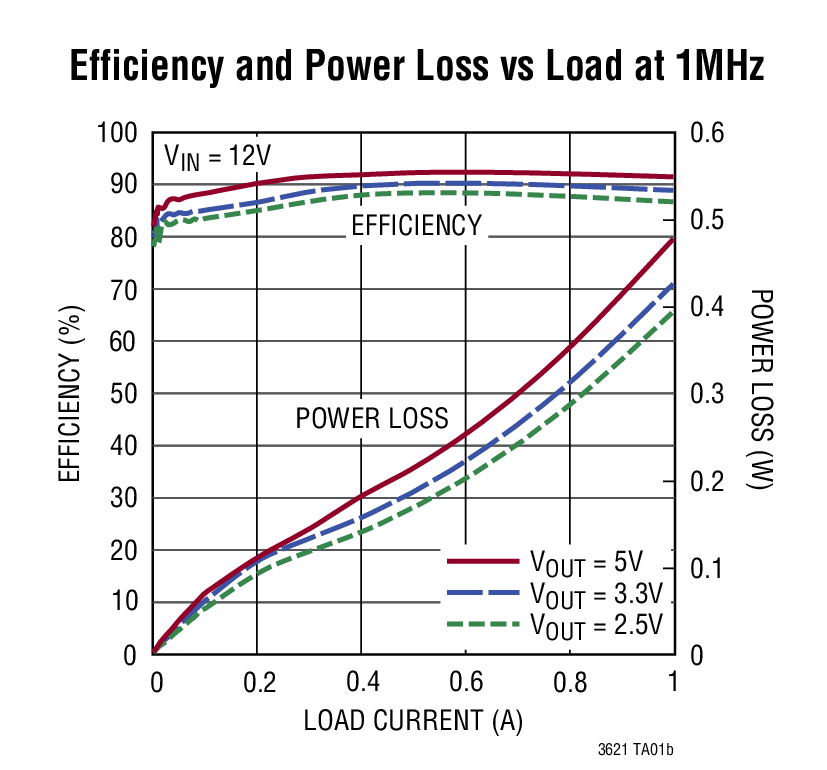

LTC3621典型应用图例二
LTC3621 - 封装图解：

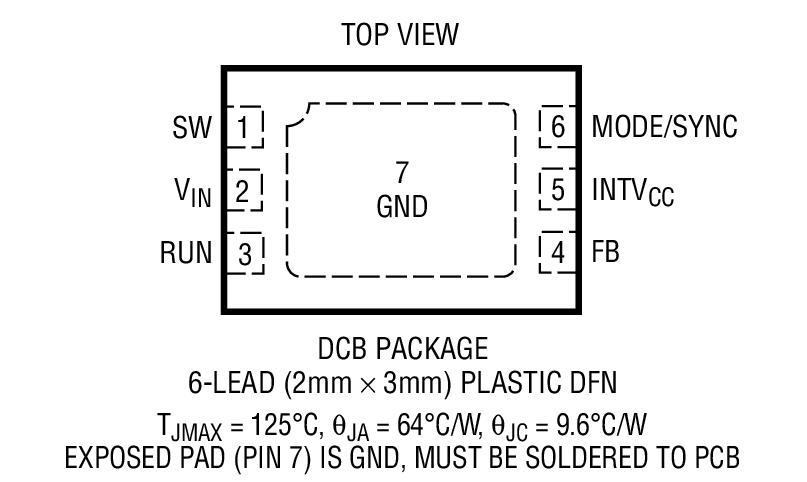

LTC3621封装图解一

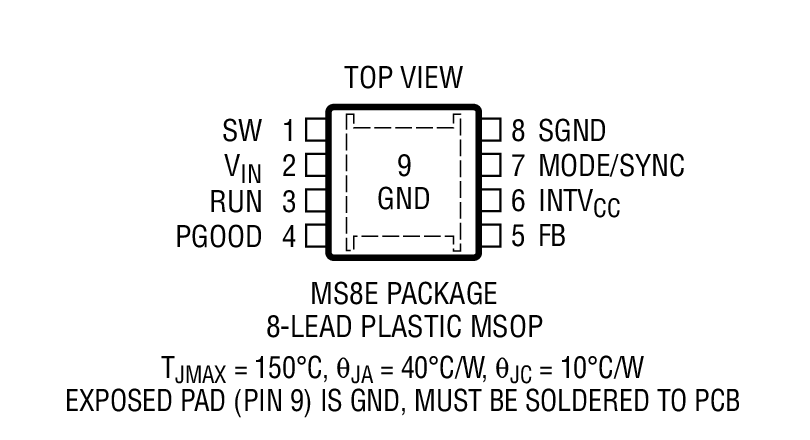

LTC3621封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3621介绍

LTC3621 - LTC3621是具 3.5μA 静态电流的 17V、1A、同步降压型稳压器

LTC3621是LINEAR凌力尔特公司的一款微功率降压产品，LTC3621是LTC3621是具 3.5μA 静态电流的 17V、1A、同步降压型稳压器，本站介绍了LTC3621的封装应用图解、特点和优点、功能等，并给出了与LTC3621相关的LINEAR元器件型号供参考。

LTC3621 - LTC3621是具 3.5μA 静态电流的 17V、1A、同步降压型稳压器 - 微功率降压 - 电源管理 - 凌力尔特

LTC3621 - 具 3.5μA 静态电流的 17V、1A、同步降压型稳压器

LTC3621 / LTC3621-2 - 具 3.5μA 静态电流的 17V、1A、同步降压型稳压器 - Linear Technology（凌力尔特）

功能描述

LTC3621 / LTC3621-2 是一款高效率 17V、1A 同步单片式降压型稳压器。开关频率固定至 1MHz 或 2.25MHz 并具有 ±40% 的同步范围。稳压器具有超低的静态电流，并可在宽 VOUT 范围内实现高效率。

该降压型稳压器在 2.7V 至 17V 的输入电压范围内运作，并可在输送高达 1A 输出电流的同时提供一个介于 0.6V 和 VIN 之间的可调输出范围。这些器件还提供了一个用户可选模式输入，以使用户能对纹波噪声与轻负载时的效率作出权衡；突发模式操作可在轻负载条件下提供最高的效率，而脉冲跳跃模式则可提供最低的电压纹波。用户也可采用 MODE 引脚以使开关频率同步至外部时钟。

LTC3621 选项

型号频率VOUTLTC36211.00MHz可调LTC3621-3.31.00MHz3.3VLTC3621-51.00MHz5VLTC3621-22.25MHz可调LTC3621-23.32.25MHz3.3LTC3621-252.25MHz5V
特点
  • 宽 VIN 范围：2.7V 至 17V
  • 宽 VOUT 范围：0.6V 至 VIN
  • 95% 最大效率
  • 低 IQ < 3.5μA，零电流停机模式
  • 恒定频率 (1MHz / 2.25MHz)
  • 可在低 IQ 条件下执行完整的压差操作
  • 1A 额定输出电流
  • ±1% 输出电压准确度
  • 电流模式操作用于实现超卓的电压和负载瞬态响应
  • 可同步至外部时钟
  • 脉冲跳跃、强制连续、突发模式 (Burst Mode) 操作
  • 内部补偿和软起动
  • 过热保护
  • 紧凑型 6 引脚 DFN (2mm x 3mm) 封装或具有电源良好输出和独立 SGND 引脚的耐热性能增强型MS8E 封装
    • 应用
  • 便携式手持扫描仪
  • 工业和嵌入式计算
  • 汽车应用
  • 应急无线电
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3621EDCB-2#PBF 2x3 DFN-6 E $3.64
    LTC3621EDCB-2#TR 2x3 DFN-6 E $3.64 $2.55
    LTC3621EDCB-2#TRMPBF 2x3 DFN-6 E $3.64 $2.60
    LTC3621EDCB-2#TRPBF 2x3 DFN-6 E $3.64 $2.55
    LTC3621EDCB-23.3#PBF 2x3 DFN-6 E $3.64
    LTC3621EDCB-23.3#TR 2x3 DFN-6 E $3.64 $2.55
    LTC3621EDCB-23.3#TRMPBF 2x3 DFN-6 E $3.64 $2.60
    LTC3621EDCB-23.3#TRPBF 2x3 DFN-6 E $3.64 $2.55
    LTC3621EDCB-25#PBF 2x3 DFN-6 E $3.64
    LTC3621EDCB-25#TR 2x3 DFN-6 E $3.64 $2.55
    LTC3621EDCB-25#TRMPBF 2x3 DFN-6 E $3.64 $2.60
    LTC3621EDCB-25#TRPBF 2x3 DFN-6 E $3.64 $2.55
    LTC3621EDCB-3.3#PBF 2x3 DFN-6 E $3.64
    LTC3621EDCB-3.3#TR 2x3 DFN-6 E $3.64 $2.55
    LTC3621EDCB-3.3#TRMPBF 2x3 DFN-6 E $3.64 $2.60
    LTC3621EDCB-3.3#TRPBF 2x3 DFN-6 E $3.64 $2.55
    LTC3621EDCB-5#PBF 2x3 DFN-6 E $3.64
    LTC3621EDCB-5#TR 2x3 DFN-6 E $3.64 $2.55
    LTC3621EDCB-5#TRMPBF 2x3 DFN-6 E $3.64 $2.60
    LTC3621EDCB-5#TRPBF 2x3 DFN-6 E $3.64 $2.55
    LTC3621EDCB#PBF 2x3 DFN-6 E $3.64
    LTC3621EDCB#TR 2x3 DFN-6 E $3.64 $2.55
    LTC3621EDCB#TRMPBF 2x3 DFN-6 E $3.64 $2.60
    LTC3621EDCB#TRPBF 2x3 DFN-6 E $3.64 $2.55
    LTC3621EMS8E-2#PBF MS-8 E $3.64 $2.55
    LTC3621EMS8E-2#TRPBF MS-8 E $2.61
    LTC3621EMS8E-23.3#PBF MS-8 E $3.64 $2.55
    LTC3621EMS8E-23.3#TRPBF MS-8 E $2.61
    LTC3621EMS8E-25#PBF MS-8 E $3.64 $2.55
    LTC3621EMS8E-25#TRPBF MS-8 E $2.61
    LTC3621EMS8E-3.3#PBF MS-8 E $3.64 $2.55
    LTC3621EMS8E-3.3#TRPBF MS-8 E $2.61
    LTC3621EMS8E-5#PBF MS-8 E $3.64 $2.55
    LTC3621EMS8E-5#TRPBF MS-8 E $2.61
    LTC3621EMS8E#PBF MS-8 E $3.64 $2.55
    LTC3621EMS8E#TRPBF MS-8 E $2.61
    LTC3621HMS8E-2#PBF MS-8 H $4.37 $3.06
    LTC3621HMS8E-2#TRPBF MS-8 H $3.12
    LTC3621HMS8E-23.3#PBF MS-8 H $4.37 $3.06
    LTC3621HMS8E-23.3#TRPBF MS-8 H $3.12
    LTC3621HMS8E-25#PBF MS-8 H $4.37 $3.06
    LTC3621HMS8E-25#TRPBF MS-8 H $3.12
    LTC3621HMS8E-3.3#PBF MS-8 H $4.37 $3.06
    LTC3621HMS8E-3.3#TRPBF MS-8 H $3.12
    LTC3621HMS8E-5#PBF MS-8 H $4.37 $3.06
    LTC3621HMS8E-5#TRPBF MS-8 H $3.12
    LTC3621HMS8E#PBF MS-8 H $4.37 $3.06
    LTC3621HMS8E#TRPBF MS-8 H $3.12
    LTC3621IDCB-2#PBF 2x3 DFN-6 I $4.02
    LTC3621IDCB-2#TR 2x3 DFN-6 I $4.02 $2.81
    LTC3621IDCB-2#TRMPBF 2x3 DFN-6 I $4.02 $2.86
    LTC3621IDCB-2#TRPBF 2x3 DFN-6 I $4.02 $2.81
    LTC3621IDCB-23.3#PBF 2x3 DFN-6 I $4.02
    LTC3621IDCB-23.3#TR 2x3 DFN-6 I $4.02 $2.81
    LTC3621IDCB-23.3#TRMPBF 2x3 DFN-6 I $4.02 $2.86
    LTC3621IDCB-23.3#TRPBF 2x3 DFN-6 I $4.02 $2.81
    LTC3621IDCB-25#PBF 2x3 DFN-6 I $4.02
    LTC3621IDCB-25#TR 2x3 DFN-6 I $4.02 $2.81
    LTC3621IDCB-25#TRMPBF 2x3 DFN-6 I $4.02 $2.86
    LTC3621IDCB-25#TRPBF 2x3 DFN-6 I $4.02 $2.81
    LTC3621IDCB-3.3#PBF 2x3 DFN-6 I $4.02
    LTC3621IDCB-3.3#TR 2x3 DFN-6 I $4.02 $2.81
    LTC3621IDCB-3.3#TRMPBF 2x3 DFN-6 I $4.02 $2.86
    LTC3621IDCB-3.3#TRPBF 2x3 DFN-6 I $4.02 $2.81
    LTC3621IDCB-5#PBF 2x3 DFN-6 I $4.02
    LTC3621IDCB-5#TR 2x3 DFN-6 I $4.02 $2.81
    LTC3621IDCB-5#TRMPBF 2x3 DFN-6 I $4.02 $2.86
    LTC3621IDCB-5#TRPBF 2x3 DFN-6 I $4.02 $2.81
    LTC3621IDCB#PBF 2x3 DFN-6 I $4.02
    LTC3621IDCB#TR 2x3 DFN-6 I $4.02 $2.81
    LTC3621IDCB#TRMPBF 2x3 DFN-6 I $4.02 $2.86
    LTC3621IDCB#TRPBF 2x3 DFN-6 I $4.02 $2.81
    LTC3621IMS8E-2#PBF MS-8 I $4.02 $2.81
    LTC3621IMS8E-2#TRPBF MS-8 I $2.87
    LTC3621IMS8E-23.3#PBF MS-8 I $4.02 $2.81
    LTC3621IMS8E-23.3#TRPBF MS-8 I $2.87
    LTC3621IMS8E-25#PBF MS-8 I $4.02 $2.81
    LTC3621IMS8E-25#TRPBF MS-8 I $2.87
    LTC3621IMS8E-3.3#PBF MS-8 I $4.02 $2.81
    LTC3621IMS8E-3.3#TRPBF MS-8 I $2.87
    LTC3621IMS8E-5#PBF MS-8 I $4.02 $2.81
    LTC3621IMS8E-5#TRPBF MS-8 I $2.87
    LTC3621IMS8E#PBF MS-8 I $4.02 $2.81
    LTC3621IMS8E#TRPBF MS-8 I $2.87
