当前位置:Linear公司 > > 凌力尔特芯片 >> LTC3567
LTC3567技术文档下载:
LTC3567技术文档产品手册下载
LTC3567 - 典型应用图例:

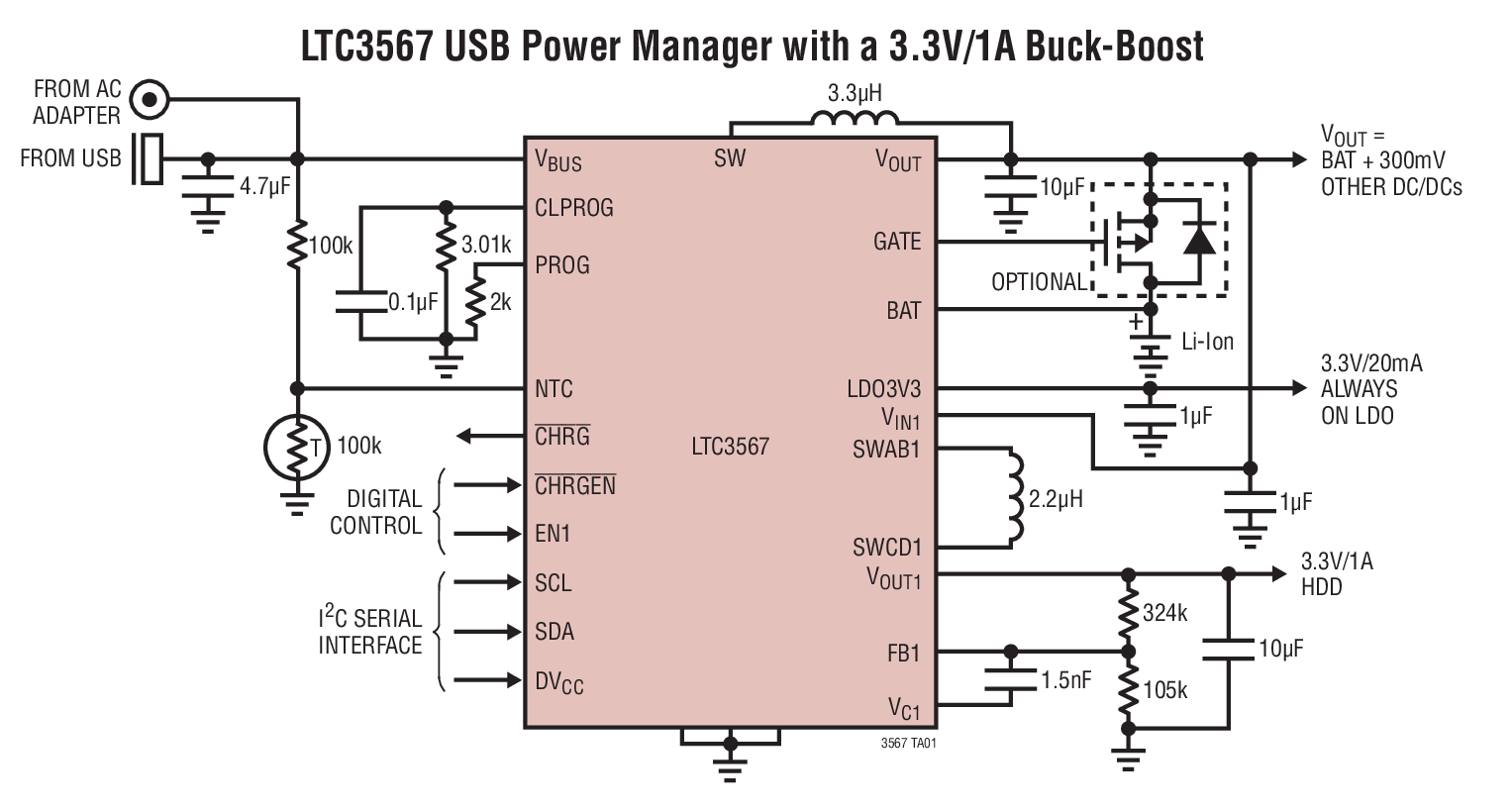

LTC3567典型应用图例一

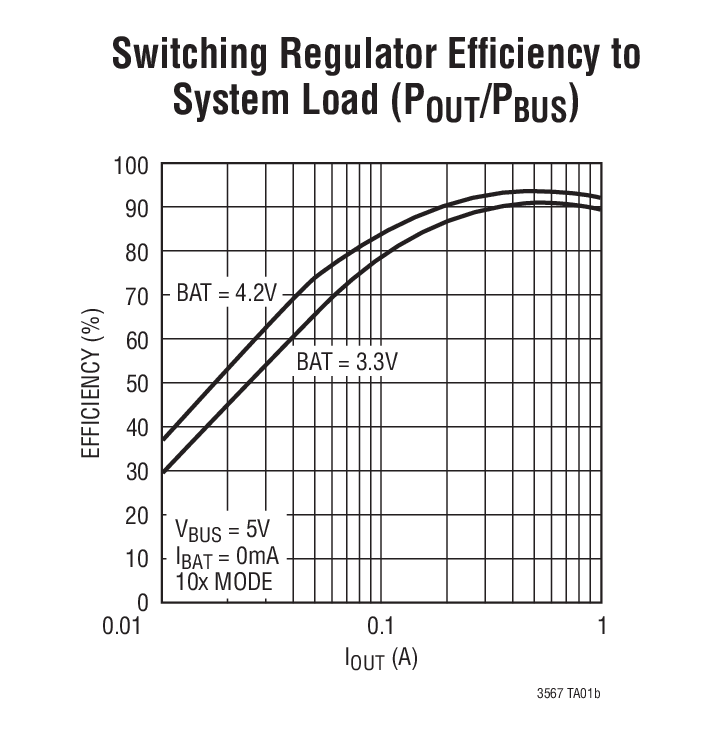

LTC3567典型应用图例二
LTC3567 - 封装图解:

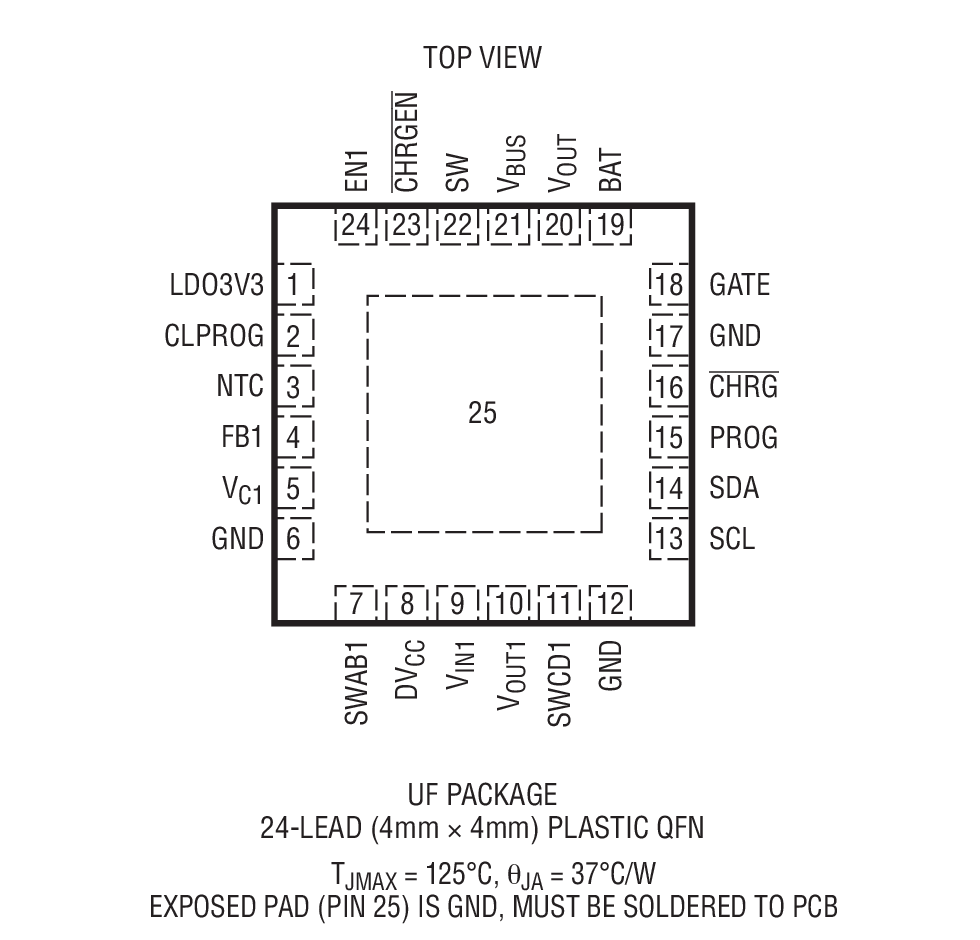

LTC3567封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC3567介绍
LTC3567 - LTC3567是高效率 USB 电源管理器和具 I2C 控制功能的 1A 降压-升压型转换器

LTC3567是Linear公司的一款PMIC (DC-DC、PowerPath 和电池充电器)产品,LTC3567是高效率 USB 电源管理器和具 I2C 控制功能的 1A 降压-升压型转换器,本站介绍了LTC3567的封装应用图解、特点和优点、功能等,并给出了与LTC3567相关的凌力尔特元器件型号供参考。

LTC3567 - 高效率 USB 电源管理器和具 I2C 控制功能的 1A 降压-升压型转换器

LTC3567 - 高效率 USB 电源管理器和具 I2C 控制功能的 1A 降压-升压型转换器 - Linear Technology(凌力尔特)

功能描述
LTC3567 是一款面向锂离子/锂聚合物电池应用的高集成度电源管理和电池充电器IC。它包括一个具自动负载优先级处理功能的高效率电流限制开关 PowerPath 管理器、一个电池充电器、一个理想二极管和一个高效率同步降压-升压型开关稳压器。LTC3567 专为 USB 应用而设计,其开关电源管理器可自动地把输入电流的最大值限制为 100mA 或 500mA (对于 USB 应用),或者 1A (对于适配器供电应用)。

LTC3567 的开关输入级能够把可从 USB 端口获得的 2.5W 功率几乎全部传输至系统负载,而作为热量消耗掉的功率极少。该特点使得 LTC3567 能向应用提供更多的功率,并放宽了狭小空间里的热预算约束条件。

同步降压-升压型 DC/DC 能够提供高达 1A 的电流。
特点
  • 具 Bat-TrackTM 自适应输出控制功能的高效率开关 PowerPathTM 控制器
  • 可编程 USB 或墙上输入电流限值 (100mA/500mA/1A)
  • 全功能锂离子/锂聚合物电池充电器
  • 可在使用电量耗尽的电池情况下实现“即时接通”型操作
  • 1.5A 最大充电电流
  • 内部 180mΩ 理想二极管和外部理想二极管控制器在电池模式中给负载供电
  • 从 BAT 引脚供电时的无负载低 IQ (<30μA)
  • 1A 降压-升压型 DC/DC
  • 高效率 (1A IOUT)
  • 2.25MHz 恒定频率操作
  • 无负载低静态电流 (~13μA)
  • 零停机电流
  • 所有功能的 I2C 控制
  • 应用
  • 基于 HDD 的 MP3 播放器、PDA、GPS、PMP 产品
  • 其他基于 USB 的手持式产品
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3567EUF#PBF 4x4 QFN-24 E $5.50 $3.85
    LTC3567EUF#TRPBF 4x4 QFN-24 E $3.91
