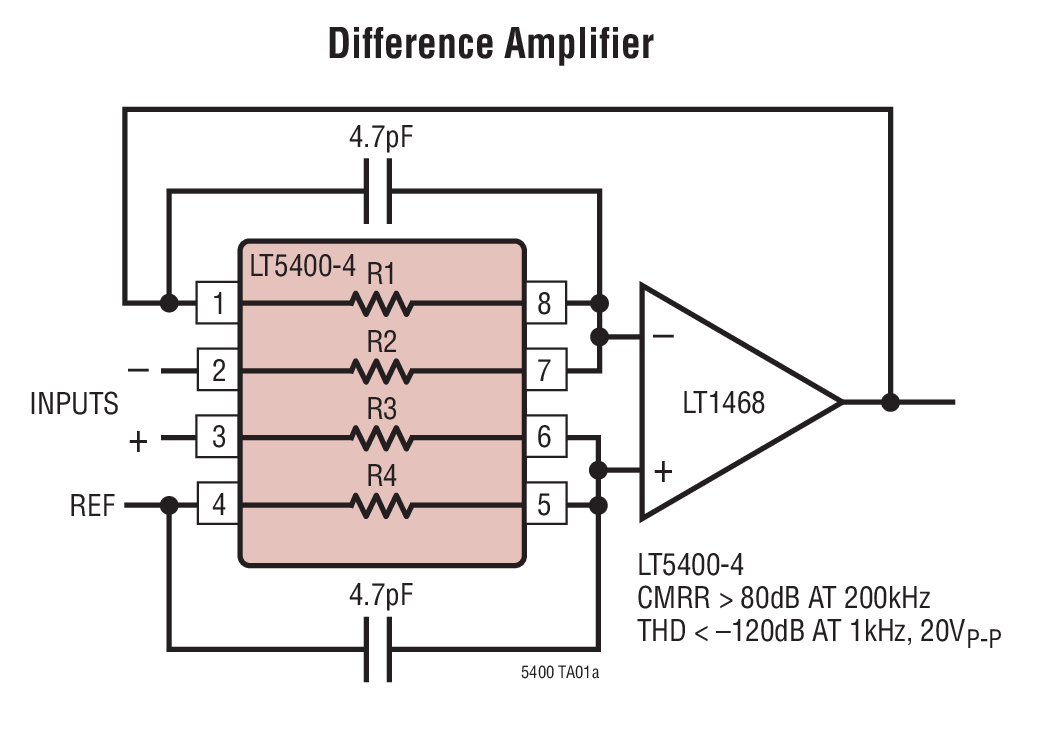

LT5400B-7典型应用图例一

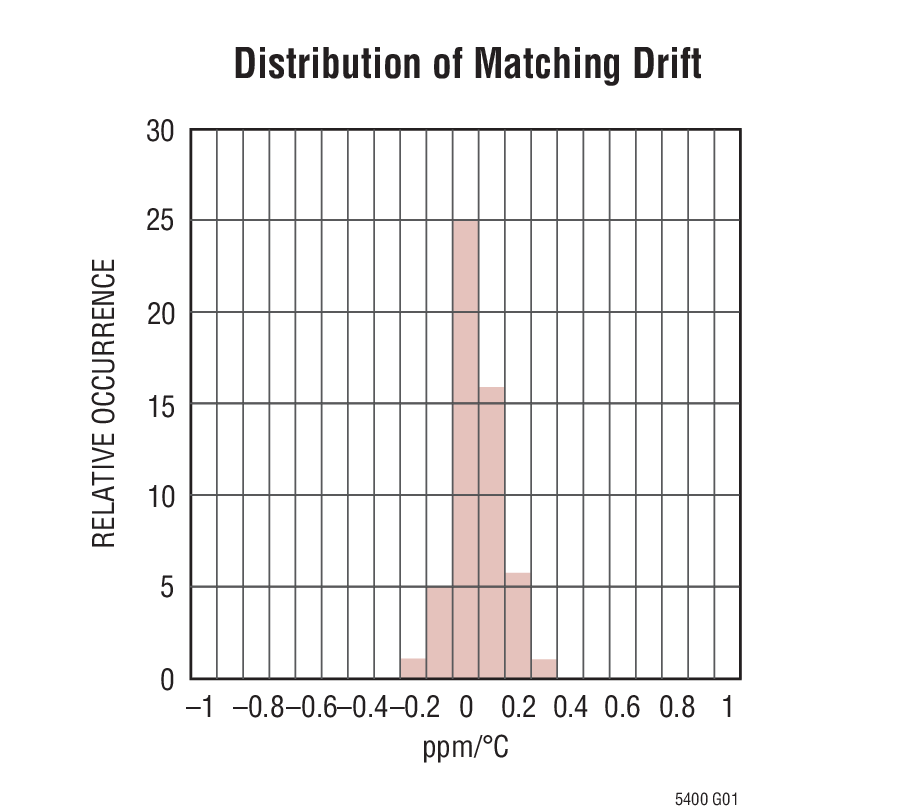

LT5400B-7典型应用图例二

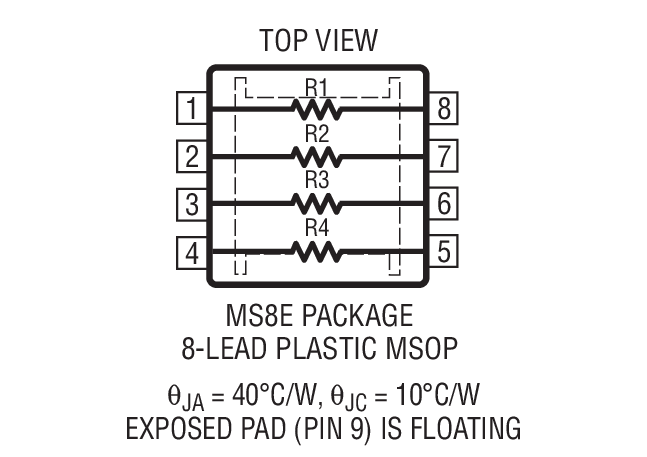

LT5400B-7 - 封装图解:
LT5400B-7封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT5400B-7介绍
LT5400B-7 - LT5400B-7是四个匹配的电阻器

LT5400B-7是Linear公司的一款精准电阻器网络产品,LT5400B-7是四个匹配的电阻器,本站介绍了LT5400B-7的封装应用图解、特点和优点、功能等,并给出了与LT5400B-7相关的凌力尔特元器件型号供参考。

LT5400B-7 - 四个匹配的电阻器

LT5400 - 四个匹配的电阻器 - Linear Technology(凌力尔特)

功能描述

LT5400 是一款四个匹配电阻器的网络,其在整个温度范围内具有卓越的匹配规格指标。当在一个差分放大器中配置 LT5400 时,也规定了匹配。这种增强型匹配规格可确保 CMRR 性能比采用独立匹配电阻器时提升 2 倍之多。

所有的 4 个电阻器均可单独使用和施加偏置,从而使得 LT5400 成为可得益于匹配电阻器的任何应用之方便和通用的选择。

这些电阻器网络提供了在高准确度差分放大器、电压基准和桥式电路中所需要的精准比例式稳定性。

LT5400 采用节省空间的 8 引脚 MSOP 封装,并具有 –55℃ 至 150℃ 规定温度范围。

特点
  • 卓越的匹配性能 ― A 级:0.01% 匹配准确度 ― B 级:0.025% 匹配准确度
  • 0.2ppm/ºC 匹配温度漂移
  • ±75V 工作电压 (±80V 绝对最大值)
  • 8ppm/ºC 绝对电阻值温度漂移
  • 长期稳定性:< 2ppm (在 2000 小时)
  • –55ºC 至 150ºC 工作温度范围
  • 8 引脚 MSOP 封装
  • 应用
  • 差分放大器
  • 基准分频器
  • 精准型加法 / 减法运算
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT5400ACMS8E-1#PBF MS-8 C $12.17 $8.74
    LT5400ACMS8E-1#TRPBF MS-8 C $8.80
    LT5400ACMS8E-2#PBF MS-8 C $12.17 $8.74
    LT5400ACMS8E-2#TRPBF MS-8 C $8.80
    LT5400ACMS8E-3#PBF MS-8 C $12.17 $8.74
    LT5400ACMS8E-3#TRPBF MS-8 C $8.80
    LT5400ACMS8E-4#PBF MS-8 C $12.17 $8.74
    LT5400ACMS8E-4#TRPBF MS-8 C $8.80
    LT5400ACMS8E-5#PBF MS-8 C $12.17 $8.74
    LT5400ACMS8E-5#TRPBF MS-8 C $8.80
    LT5400AHMS8E-1#PBF MS-8 H $15.82 $11.36
    LT5400AHMS8E-1#TRPBF MS-8 H $11.42
    LT5400AHMS8E-2#PBF MS-8 H $15.82 $11.36
    LT5400AHMS8E-2#TRPBF MS-8 H $11.42
    LT5400AHMS8E-3#PBF MS-8 H $15.82 $11.36
    LT5400AHMS8E-3#TRPBF MS-8 H $11.42
    LT5400AHMS8E-4#PBF MS-8 H $15.82 $11.36
    LT5400AHMS8E-4#TRPBF MS-8 H $11.42
    LT5400AIMS8E-1#PBF MS-8 I $13.39 $9.61
    LT5400AIMS8E-1#TRPBF MS-8 I $9.67
    LT5400AIMS8E-2#PBF MS-8 I $13.39 $9.61
    LT5400AIMS8E-2#TRPBF MS-8 I $9.67
    LT5400AIMS8E-3#PBF MS-8 I $13.39 $9.61
    LT5400AIMS8E-3#TRPBF MS-8 I $9.67
    LT5400AIMS8E-4#PBF MS-8 I $13.39 $9.61
    LT5400AIMS8E-4#TRPBF MS-8 I $9.67
    LT5400AIMS8E-5#PBF MS-8 I $13.39 $9.61
    LT5400AIMS8E-5#TRPBF MS-8 I $9.67
    LT5400BCMS8E-1#PBF MS-8 C $4.87 $3.49
    LT5400BCMS8E-1#TRPBF MS-8 C $3.55
    LT5400BCMS8E-2#PBF MS-8 C $4.87 $3.49
    LT5400BCMS8E-2#TRPBF MS-8 C $3.55
    LT5400BCMS8E-3#PBF MS-8 C $4.87 $3.49
    LT5400BCMS8E-3#TRPBF MS-8 C $3.55
    LT5400BCMS8E-4#PBF MS-8 C $4.87 $3.49
    LT5400BCMS8E-4#TRPBF MS-8 C $3.55
    LT5400BCMS8E-5#PBF MS-8 C $4.87 $3.49
    LT5400BCMS8E-5#TRPBF MS-8 C $3.55
    LT5400BCMS8E-6#PBF MS-8 C $4.87 $3.49
    LT5400BCMS8E-6#TRPBF MS-8 C $3.55
    LT5400BCMS8E-7#PBF MS-8 C $4.87 $3.49
    LT5400BCMS8E-7#TRPBF MS-8 C $3.55
    LT5400BCMS8E-8#PBF MS-8 C $4.87 $3.49
    LT5400BCMS8E-8#TRPBF MS-8 C $4.93 $3.55
    LT5400BHMS8E-1#PBF MS-8 H $6.33 $4.54
    LT5400BHMS8E-1#TRPBF MS-8 H $4.60
    LT5400BHMS8E-2#PBF MS-8 H $6.33 $4.54
    LT5400BHMS8E-2#TRPBF MS-8 H $4.60
    LT5400BHMS8E-3#PBF MS-8 H $6.33 $4.54
    LT5400BHMS8E-3#TRPBF MS-8 H $4.60
    LT5400BHMS8E-4#PBF MS-8 H $6.33 $4.54
    LT5400BHMS8E-4#TRPBF MS-8 H $4.60
    LT5400BHMS8E-6#PBF MS-8 H $6.33 $4.54
    LT5400BHMS8E-6#TRPBF MS-8E H $4.60
    LT5400BHMS8E-7#PBF MS-8 H $6.33 $4.54
    LT5400BHMS8E-7#TRPBF MS-8 H $4.60
    LT5400BHMS8E-8#PBF MS-8 H $6.33 $4.54
    LT5400BHMS8E-8#TRPBF MS-8 H $6.39 $4.60
    LT5400BIMS8E-1#PBF MS-8 I $5.36 $3.84
    LT5400BIMS8E-1#TRPBF MS-8 I $3.90
    LT5400BIMS8E-2#PBF MS-8 I $5.36 $3.84
    LT5400BIMS8E-2#TRPBF MS-8 I $3.90
    LT5400BIMS8E-3#PBF MS-8 I $5.36 $3.84
    LT5400BIMS8E-3#TRPBF MS-8 I $3.90
    LT5400BIMS8E-4#PBF MS-8 I $5.36 $3.84
    LT5400BIMS8E-4#TRPBF MS-8 I $3.90
    LT5400BIMS8E-5#PBF MS-8 I $5.36 $3.84
    LT5400BIMS8E-5#TRPBF MS-8 I $3.90
    LT5400BIMS8E-6#PBF MS-8 I $5.36 $3.84
    LT5400BIMS8E-6#TRPBF MS-8 I $3.90
    LT5400BIMS8E-7#PBF MS-8 I $5.36 $3.84
    LT5400BIMS8E-7#TRPBF MS-8 I $3.90
    LT5400BIMS8E-8#PBF MS-8 I $5.36 $3.84
    LT5400BIMS8E-8#TRPBF MS-8 I $5.42 $3.90
    LT5400BMPMS8E-1#PBF MS-8 MP $12.17 $8.74
    LT5400BMPMS8E-1#TRPBF MS-8 MP $8.80
    LT5400BMPMS8E-2#PBF MS-8 MP $12.17 $8.74
    LT5400BMPMS8E-2#TRPBF MS-8 MP $8.80
    LT5400BMPMS8E-3#PBF MS-8 MP $12.17 $8.74
    LT5400BMPMS8E-3#TRPBF MS-8 MP $8.80
    LT5400BMPMS8E-4#PBF MS-8 MP $12.17 $8.74
    LT5400BMPMS8E-4#TRPBF MS-8 MP $8.80
    LT5400BMPMS8E-6#PBF MS-8 MP $12.17 $8.74
    LT5400BMPMS8E-6#TRPBF MS-8 MP $8.80
    LT5400BMPMS8E-7#PBF MS-8 MP $12.17 $8.74
    LT5400BMPMS8E-7#TRPBF MS-8 MP $8.80
    LT5400BMPMS8E-8#PBF MS-8 MP $12.17 $8.74
    LT5400BMPMS8E-8#TRPBF MS-8 MP $12.23 $8.80
