LTC3558技术文档下载：

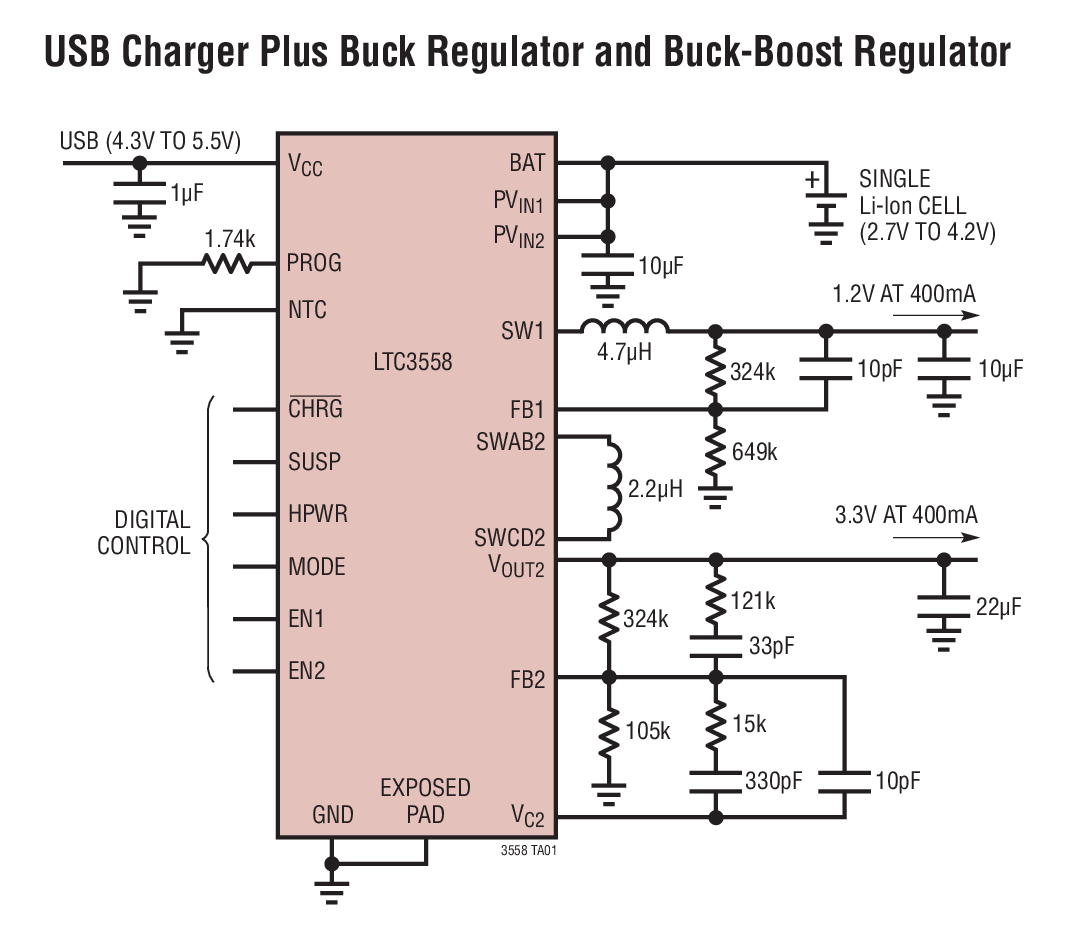

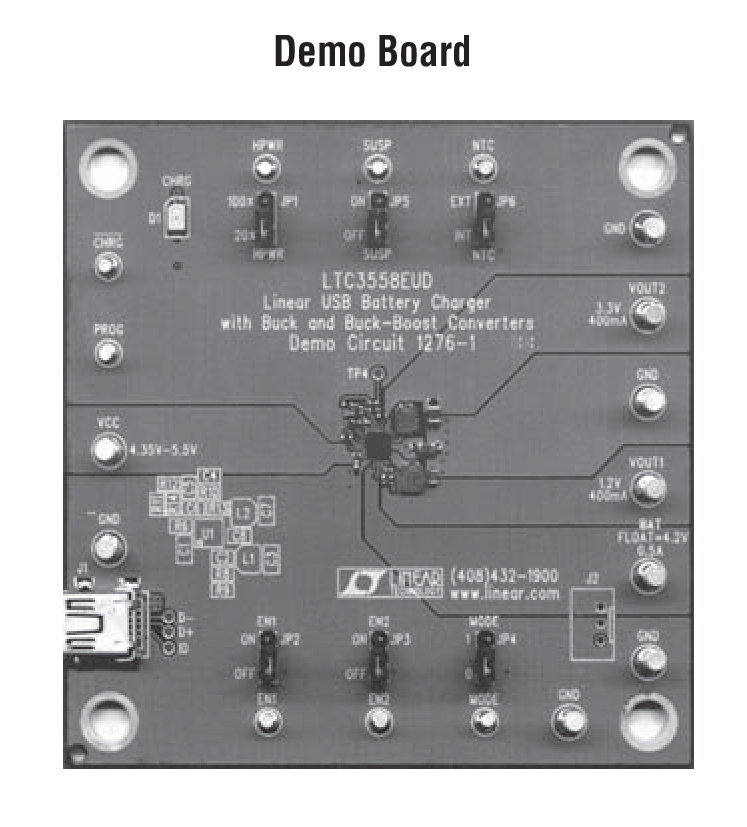

LTC3558 - 典型应用图例：

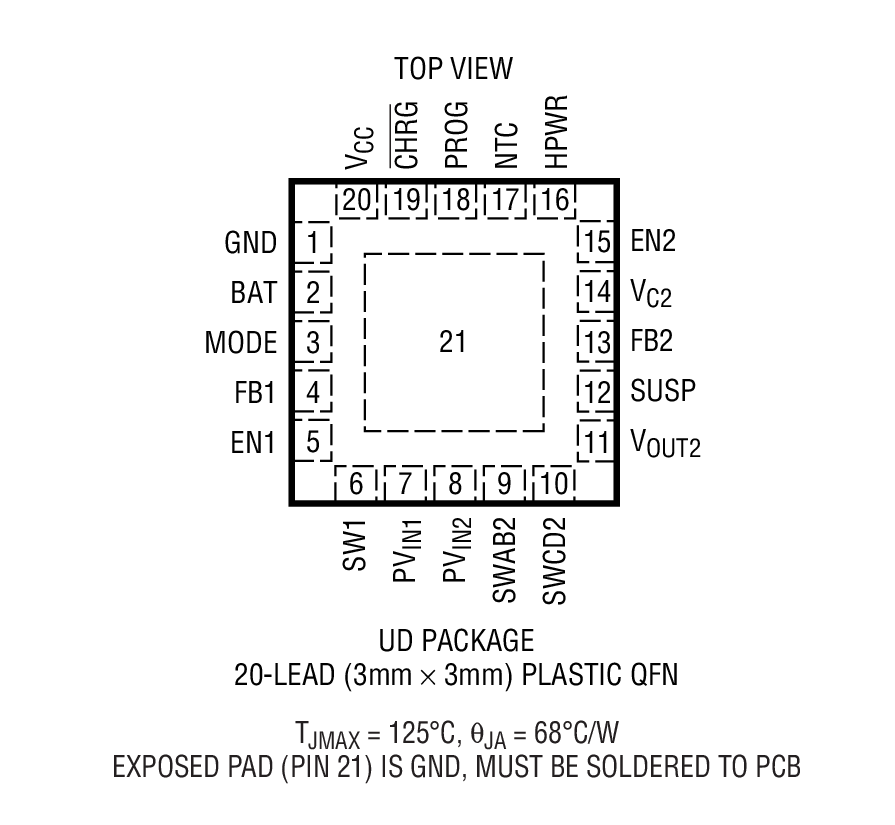

LTC3558 - 封装图解：
LTC3558 - LTC3558是具降压和降压-升压型稳压器的线性 USB 电池充电器
LTC3558是Linear公司的一款电池充电器和 DC-DC产品，LTC3558是具降压和降压-升压型稳压器的线性 USB 电池充电器，本站介绍了LTC3558的封装应用图解、特点和优点、功能等，并给出了与LTC3558相关的凌力尔特元器件型号供参考。
LTC3558 - 具降压和降压-升压型稳压器的线性 USB 电池充电器
LTC3558 - 具降压和降压-升压型稳压器的线性 USB 电池充电器 - Linear Technology（凌力尔特）
功能描述
LTC3558 是一款具双通道高效率开关稳压器的 USB 电池充电器。该器件非常适合于给那些需要多个电源轨、基于单节锂离子/锂聚合物电池的手持式应用供电。 电池充电电流可通过 PROG 引脚和 HPWR 引脚来设置，并能够在 BAT 引脚上提供高达 950mA 的电流。CHRG 引脚允许在充电过程中连续监视电池状态。一个内部定时器负责控制充电器的终止操作。
该器件包括单片式同步降压和降压-升压型稳压器，各能够提供高达 400mA 的输出电流，并在整个锂离子/锂聚合物电池电压范围内实现了高于 90% 的工作效率。降压-升压型稳压器能够在其额定可输送电流条件下调节其编程输出电压 (在整个锂离子电池电压范围内)，且未产生压降，从而延长了电池的运行时间。
LTC3558 采用扁平 (高度仅 0.75mm)、耐热增强型、20 引脚 (3mm x 3mm) QFN 封装。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LTC3558EUD#PBF | 3x3 QFN-20 | E | $3.43 | $2.40 |
| LTC3558EUD#TRPBF | 3x3 QFN-20 | E | $2.46 |
