LTC4155 - 具 I²C 控制和 USB OTG 功能的双通道输入电源管理器 / 3.5A 锂离子电池充电器

LTC4155 - 具 I²C 控制和 USB OTG 功能的双通道输入电源管理器 / 3.5A 锂离子电池充电器 - Linear Technology（凌力尔特）

功能描述

LTC4155 是一款 15W I2C 控制型电源管理器，具有 PowerPathTM 即时接通操作、高效率开关电池充电和 USB 兼容性。LTC4155 可无缝地管理从两个 5V 电源 (例如：一个 USB 端口和一个墙上适配器) 至单节可再充电锂离子 / 锂聚合物电池及一个系统负载的功率输送。

LTC4155 的开关电池充电器可自动限制其输入电流以保持 USB 兼容性，也可以从一个高功率墙上适配器吸收高达 3A 的电流。高效率降压型开关充电器设计用于向应用电路提供最大的功率，并减少高功率密度应用中的热量。

由于可通过 I2C 来调节输入电流、充电电流、电池浮动电压、充电终止及许多其他参数，因而实现了最大的灵活性。主要的系统及充电参数的 I2C 状态报告有利于做出智能化的控制决策。USB On-The-Go 支持能力可在无需使用任何附加组件的情况下向 USB 端口回送 5V 电源。一个双通道输入、优先级多路复用、过压保护电路用于保护 LTC4155 的 VBUS 引脚免遭高电压的损坏。 LTC4155 采用扁平 (0.75mm) 28 引脚 4mm x 5mm QFN 表面贴装型封装。

特点

高效率充电器能提供 3.5A 的充电电流

单片式开关稳压器最佳地利用了有限的功率与热预算

双通道输入过压保护控制器

针对多个输入的优先级多路复用

I2C / SMBus 控制及状态反馈

NTC 热敏电阻 ADC 用于温度相关型充电算法 (JEITA)

利用低电量电池可实现“即时接通”操作

电池理想二极管控制器用于电源管理

至 USB 端口的 USB On-The-Go 功率输送

具有 4 种浮动电压设定值的全功能锂离子 / 锂聚合物电池充电器

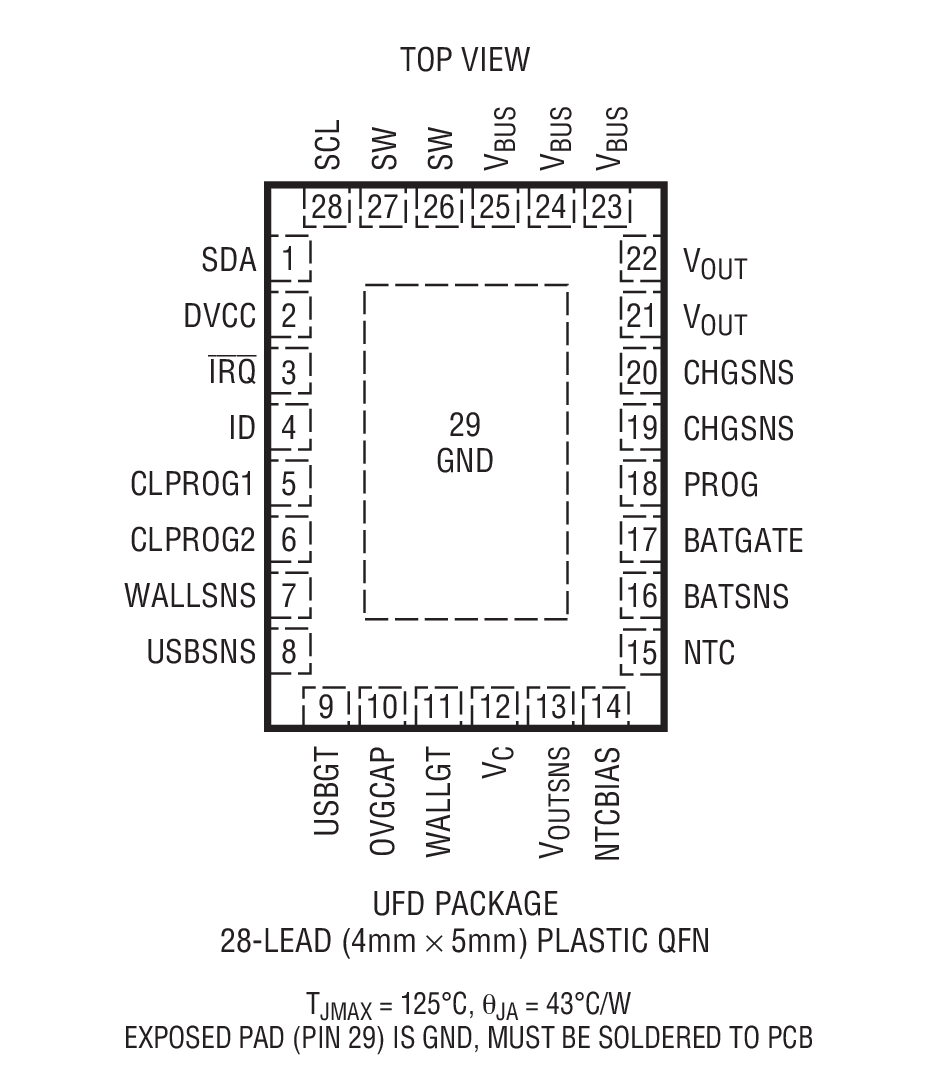

28 引脚 4mm x 5mm QFN 封装
