LTC2704-16技术文档下载:
LTC2704-16技术文档产品手册下载
LTC2704-16 - 典型应用图例:

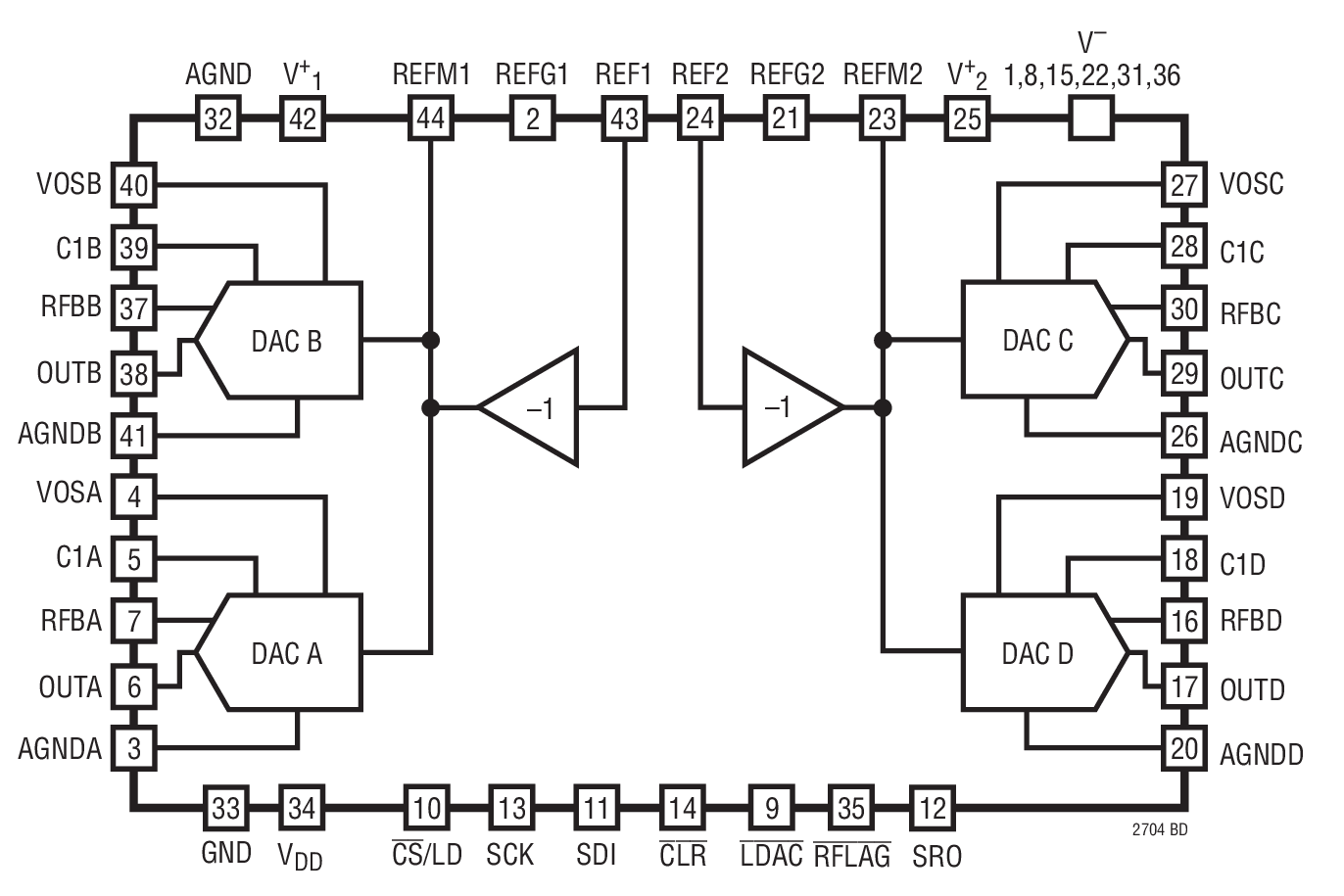

LTC2704-16典型应用图例一

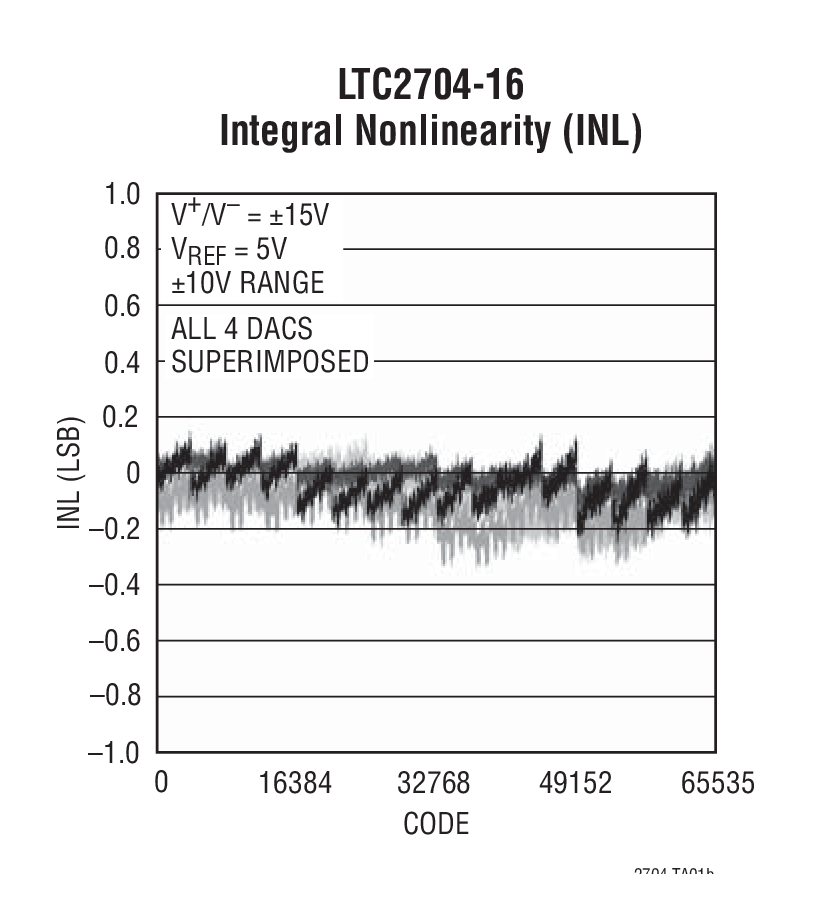

LTC2704-16典型应用图例二
LTC2704-16 - 封装图解:

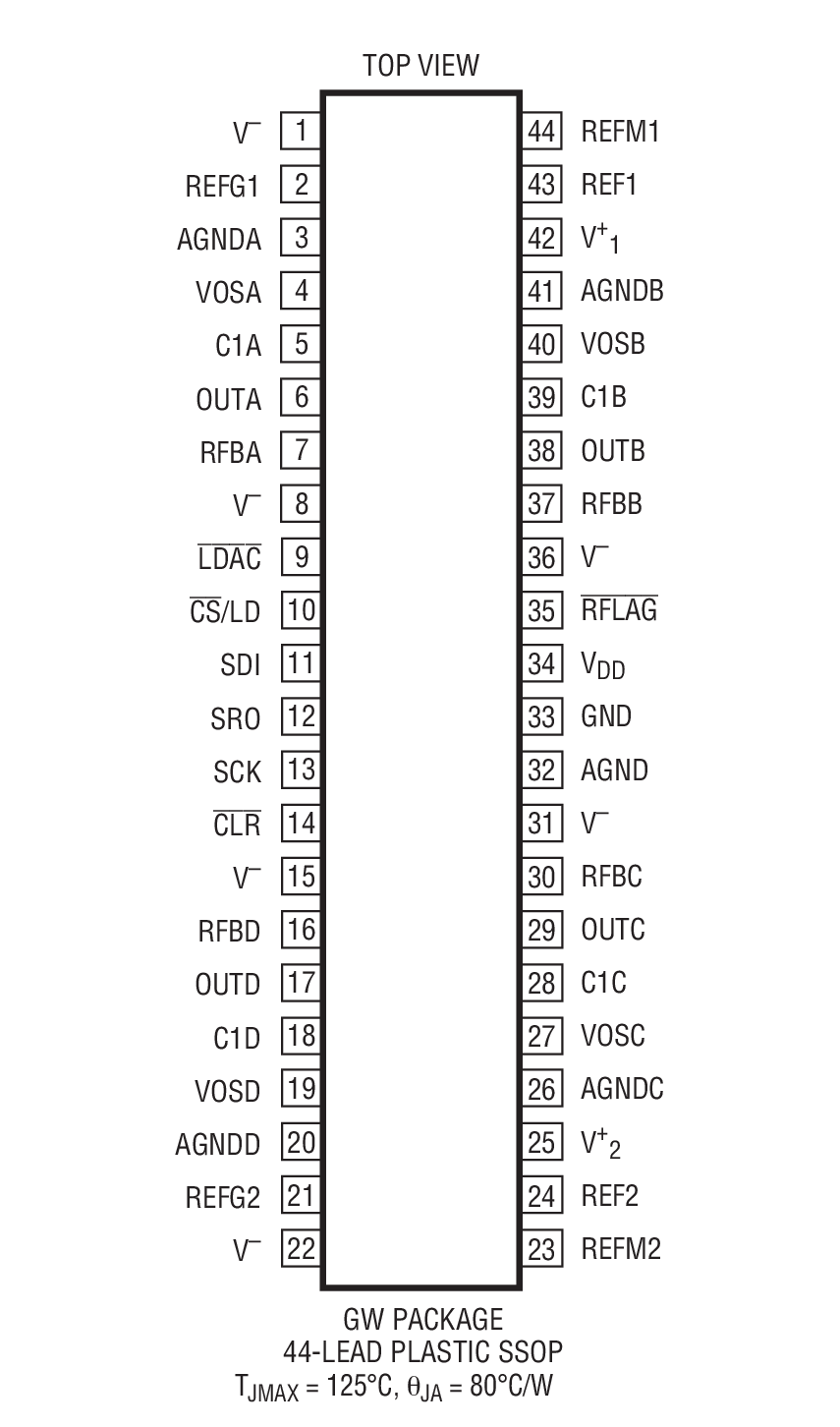

LTC2704-16封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC2704-16介绍
LTC2704-16 - LTC2704-16是具回读功能的四通道 12 位电压输出 SoftSpan DAC

LTC2704-16是Linear公司的一款电压输出 DAC产品,LTC2704-16是具回读功能的四通道 12 位电压输出 SoftSpan DAC,本站介绍了LTC2704-16的封装应用图解、特点和优点、功能等,并给出了与LTC2704-16相关的凌力尔特元器件型号供参考。

LTC2704-16 - 具回读功能的四通道 12 位电压输出 SoftSpan DAC

LTC2704-12 - 具回读功能的四通道 12 位电压输出 SoftSpan DAC - Linear Technology(凌力尔特)

功能描述

LTC2704-16 / LTC2704-14 / LTC2704-12 是串行输入、16 / 14 / 12 位、电压输出 SoftSpanTM DAC,采用 3V 至 5V 逻辑和 ±5V 至 ±15V 模拟工作电源。SoftSpan 提供了 6 种输出范围 (2 种单极和 4 种双极),全部可以通过三线式 SPI 串行接口进行编程。INL 的准确度达 1LSB (LTC2704-16 为 2LSB)。所有器件版本的 DNL 准确度均达 1LSB。

回读命令可在仅仅一个 24 位或 32 位指令周期内完成任何片内寄存器的验证。所有其他命令从 LTC2704 产生一个 "滚动回读" 响应,从而大幅度地减少所需的指令周期数。

睡眠命令允许关断任何的 DAC 组合。另外还有一个用于每个通道的复位标记和偏移调节引脚。

特点
  • 6 种可编程输出范围: 单极:0V 至 5V、0V 至 10V 双极:±5V、±10V、±2.5V、-2.5V 至 7.5V
  • 所有片内寄存器的串行回读
  • 在工业温度范围内实现 1LSB INL 和 DNL (LTC2704-14 / LTC2704-12)
  • 加压 / 检测输出实现远端采样
  • 干扰脉冲:< 2nV-sec
  • 输出驱动 ±5mA
  • 引脚兼容的 12 位、14 位和 16 位器件
  • 上电和清至 0V
  • 44 引脚 SSOP 封装
  • 应用
  • 过程控制和工业自动化
  • 直接数字波形发生
  • 软件控制型增益调节
  • 自动化测试设备
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2704CGW-12 SSOP-44 C $29.21 $19.95
    LTC2704CGW-12#PBF SSOP-44 C $29.21 $19.95
    LTC2704CGW-12#TR SSOP-44 C $20.01
    LTC2704CGW-12#TRPBF SSOP-44 C $20.01
    LTC2704CGW-14 SSOP-44 C $36.54 $24.95
    LTC2704CGW-14#PBF SSOP-44 C $36.54 $24.95
    LTC2704CGW-14#TR SSOP-44 C $25.01
    LTC2704CGW-14#TRPBF SSOP-44 C $25.01
    LTC2704CGW-16 SSOP-44 C $43.86 $29.95
    LTC2704CGW-16#PBF SSOP-44 C $43.86 $29.95
    LTC2704CGW-16#TR SSOP-44 C $30.01
    LTC2704CGW-16#TRPBF SSOP-44 C $30.01
    LTC2704IGW-12 SSOP-44 I $35.07 $23.95
    LTC2704IGW-12#PBF SSOP-44 I $35.07 $23.95
    LTC2704IGW-12#TR SSOP-44 I $24.01
    LTC2704IGW-12#TRPBF SSOP-44 I $24.01
    LTC2704IGW-14 SSOP-44 I $43.86 $29.95
    LTC2704IGW-14#PBF SSOP-44 I $43.86 $29.95
    LTC2704IGW-14#TR SSOP-44 I $30.01
    LTC2704IGW-14#TRPBF SSOP-44 I $30.01
    LTC2704IGW-16 SSOP-44 I $52.64 $35.95
    LTC2704IGW-16#PBF SSOP-44 I $52.64 $35.95
    LTC2704IGW-16#TR SSOP-44 I $36.01
    LTC2704IGW-16#TRPBF SSOP-44 I $36.01
