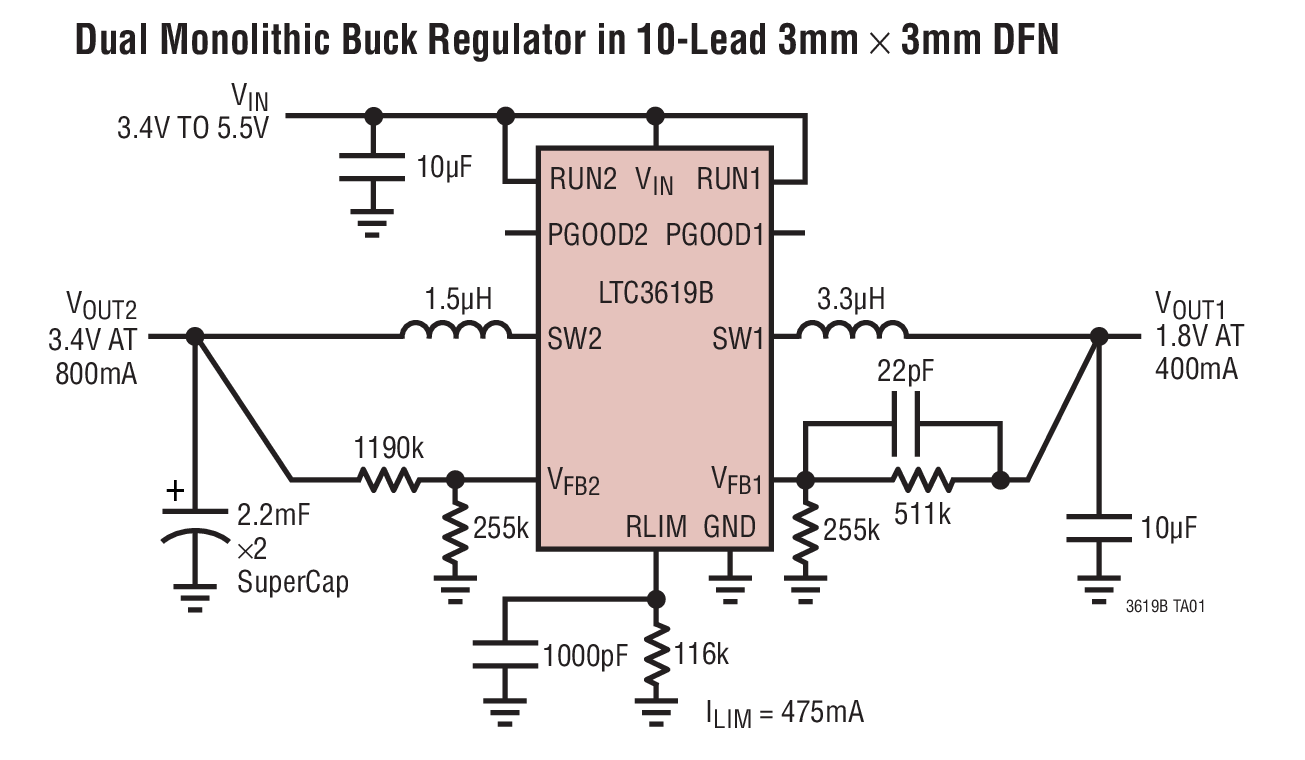

LTC3619B典型应用图例一

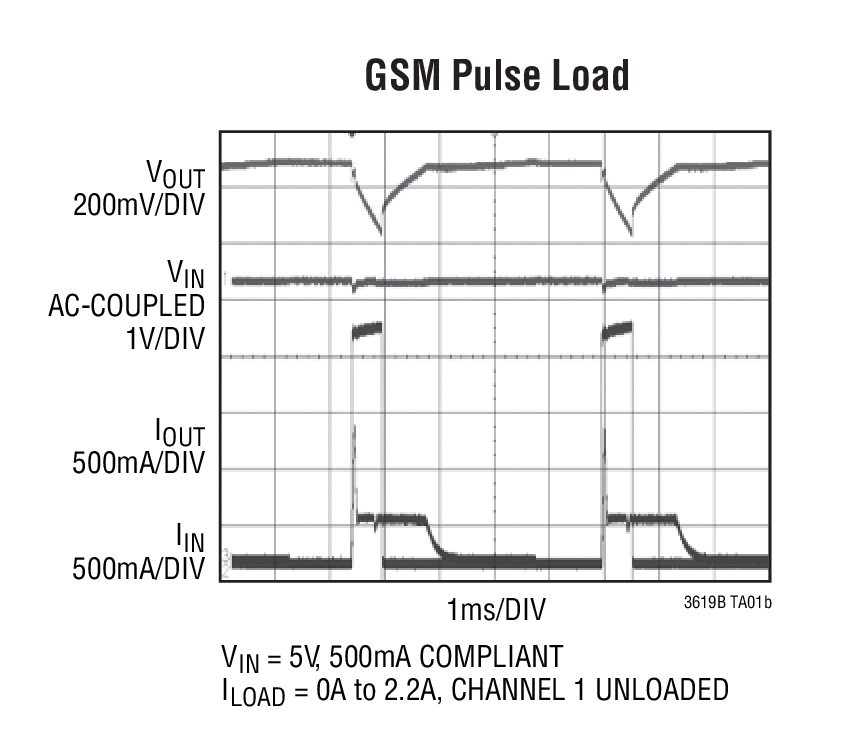

LTC3619B典型应用图例二
LTC3619B - 封装图解:

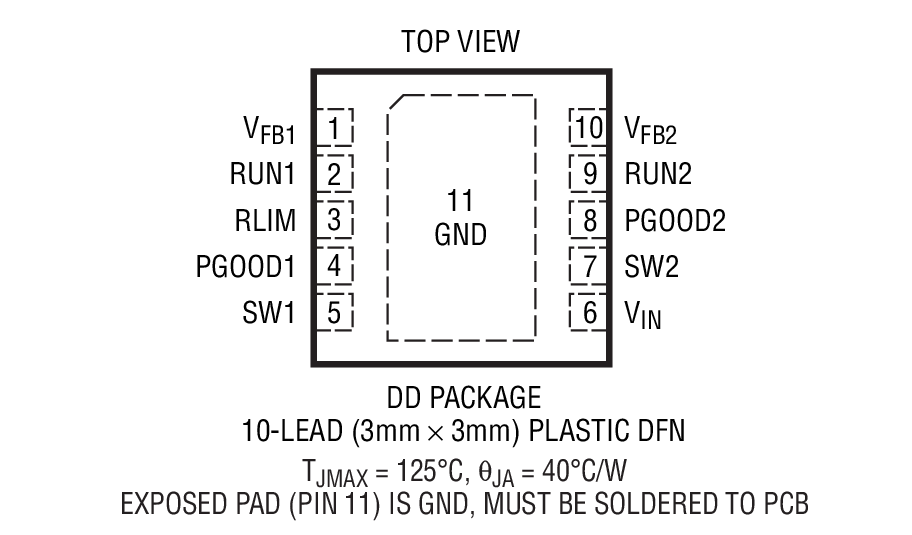

LTC3619B封装图解一

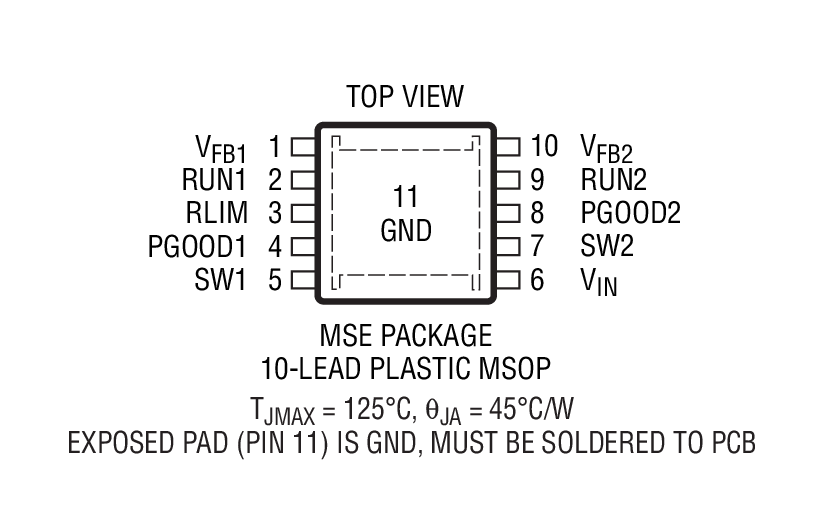

LTC3619B封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC3619B介绍
LTC3619B - LTC3619B是具平均输入电流限制的 400mA / 800mA 同步降压型 DC/DC 稳压器

LTC3619B是Linear公司的一款多输出降压产品,LTC3619B是具平均输入电流限制的 400mA / 800mA 同步降压型 DC/DC 稳压器,本站介绍了LTC3619B的封装应用图解、特点和优点、功能等,并给出了与LTC3619B相关的凌力尔特元器件型号供参考。

LTC3619B - 具平均输入电流限制的 400mA / 800mA 同步降压型 DC/DC 稳压器

LTC3619B - 具平均输入电流限制的 400mA / 800mA 同步降压型 DC/DC 稳压器 - Linear Technology(凌力尔特)

功能描述

LTC3619B 是一款双通道、单片式、同步降压型稳压器,采用一种恒定频率电流模式架构。

该器件的输入电源电压范围为 2.5V 至 5.5V,因而使其成为锂离子电池和 USB 供电型应用的理想选择。100% 占空比能力提供了低压差操作,从而延长了电池供电式系统中的运行时间。利用 0.6V 的反馈基准电压对低输出电压提供了支持。通道 1 和通道 2 能够分别提供 400mA 和 800mA 的输出电流。

LTC3619B 的可编程平均输入电流限值非常适合于 USB 应用以及负载点电源,因为 LTC3619B 受限的输入电流仍将允许其输出输送高峰值负载电流,而不会导致输入电源崩溃。当两个通道的电流之和超过了输入电流限值时,通道 2 将被限流,而通道 1 则保持调节状态。该器件的工作频率在内部设定为 2.25MHz,因而允许使用小的表面贴装型电感器。内部软起动功能可在启动期间减小浪涌电流。LTC3619B 采用小外形 MSOP 和 3mm x 3mm DFN 封装。LTC3619B 还具有一款低静态电流、高效率突发模式 (Burst Mode) 版本 — LTC3619。

特点
  • 可编程平均输入电流限制:±5% 准确度
  • 双通道降压输出:效率高达 96%
  • 在轻负载条件下执行低噪声脉冲跳跃操作
  • 输入电压范围:2.5V 至 5.5V
  • 输出电压范围:0.6V 至 5V
  • 2.25MHz 恒定频率操作
  • 用于每个通道的电源良好输出电压监视器
  • 低压差操作:100% 占空比
  • 用于每个通道的独立内部软起动
  • 旨在获得卓越的电压和负载瞬态响应性能的电流模式操作
  • ±2% 输出电压准确度
  • 短路保护功能
  • 停机电流 ≤ 1μA
  • 采用小外形的耐热性能增强型 10 引脚 MS 和 3mm x 3mm DFN 封装
  • 应用
  • 高峰值负载电流应用
  • USB 供电型设备
  • 超级电容器充电
  • 无线电发送器和其他手持式设备
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3619BEDD#PBF 3x3 DFN-10 E $3.22 $2.25
    LTC3619BEDD#TRPBF 3x3 DFN-10 E $2.31
    LTC3619BEMSE#PBF MS-10E E $3.22 $2.25
    LTC3619BEMSE#TRPBF MS-10E E $2.31
    LTC3619BIDD#PBF 3x3 DFN-10 I $3.79 $2.65
    LTC3619BIDD#TRPBF 3x3 DFN-10 I $2.71
    LTC3619BIMSE#PBF MS-10E I $3.79 $2.65
    LTC3619BIMSE#TRPBF MS-10E I $2.71
