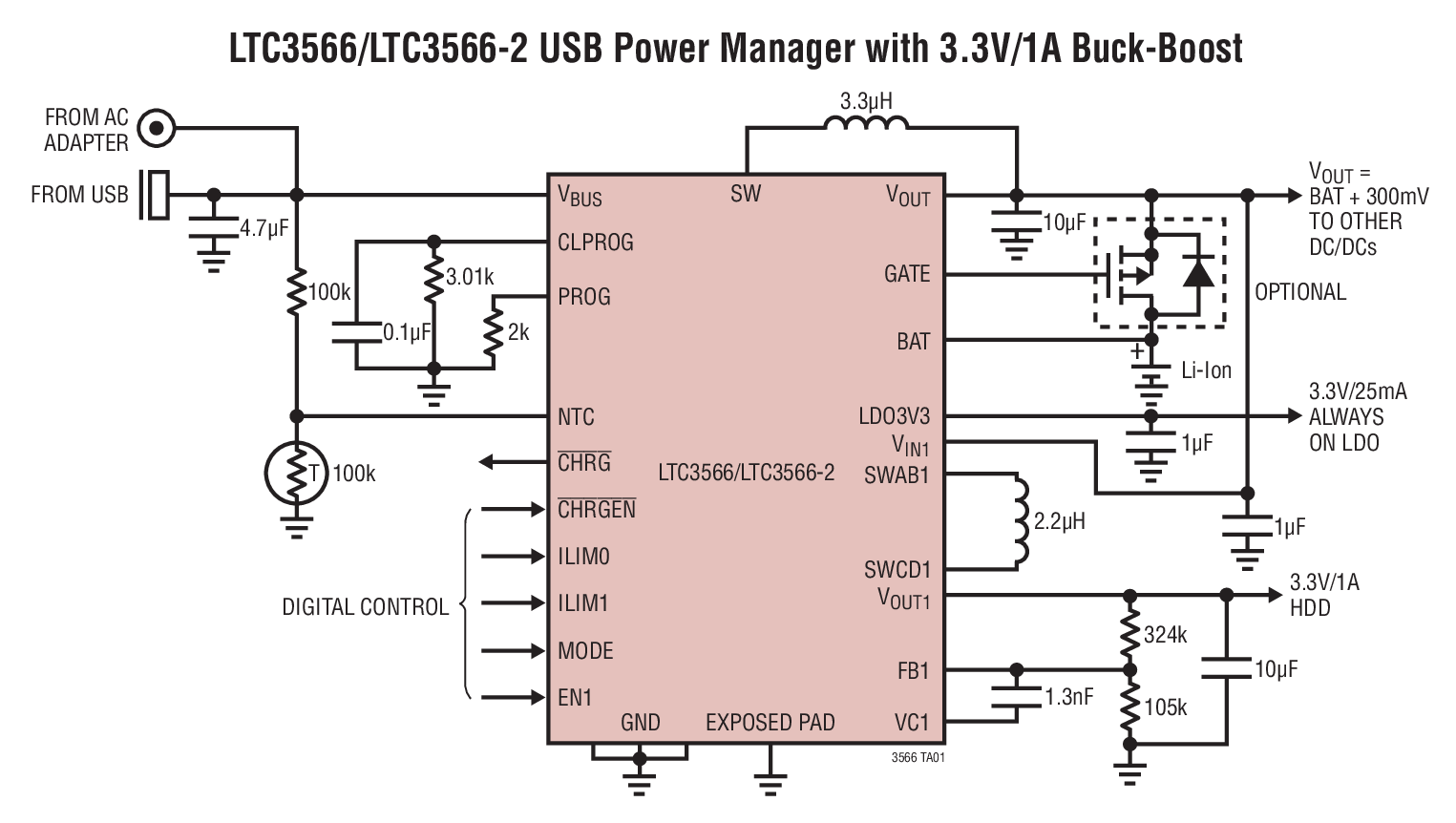

LTC3566是LINEAR凌力尔特公司的一款PMIC (DC-DC、PowerPath 和电池充电器)产品，LTC3566是LTC3566是高效率 USB 电源管理器和 1A 降压-升压型转换器，本站介绍了LTC3566的封装应用图解、特点和优点、功能等，并给出了与LTC3566相关的LINEAR元器件型号供参考。

LTC3566 - LTC3566是高效率 USB 电源管理器和 1A 降压-升压型转换器 - PMIC (DC-DC、PowerPath 和电池充电器) - 电源管理 - 凌力尔特

LTC3566 - 高效率 USB 电源管理器和 1A 降压-升压型转换器

LTC3566 - 高效率 USB 电源管理器和 1A 降压-升压型转换器 - Linear Technology（凌力尔特）

功能描述

LTC3566 是一款面向锂离子/锂聚合物电池应用的高集成度电源管理和电池充电器 IC。它包括一个具自动负载优先级处理功能的高效率电流限制开关 PowerPath 管理器、一个电池充电器、一个理想二极管和一个高效率同步降压-升压型开关稳压器。LTC3566 系列专为 USB 应用而设计，其开关电源管理器把输入电流的最大值限制为 100mA 或 500mA (对于 USB 应用)，或者 1A (对于适配器供电应用)。

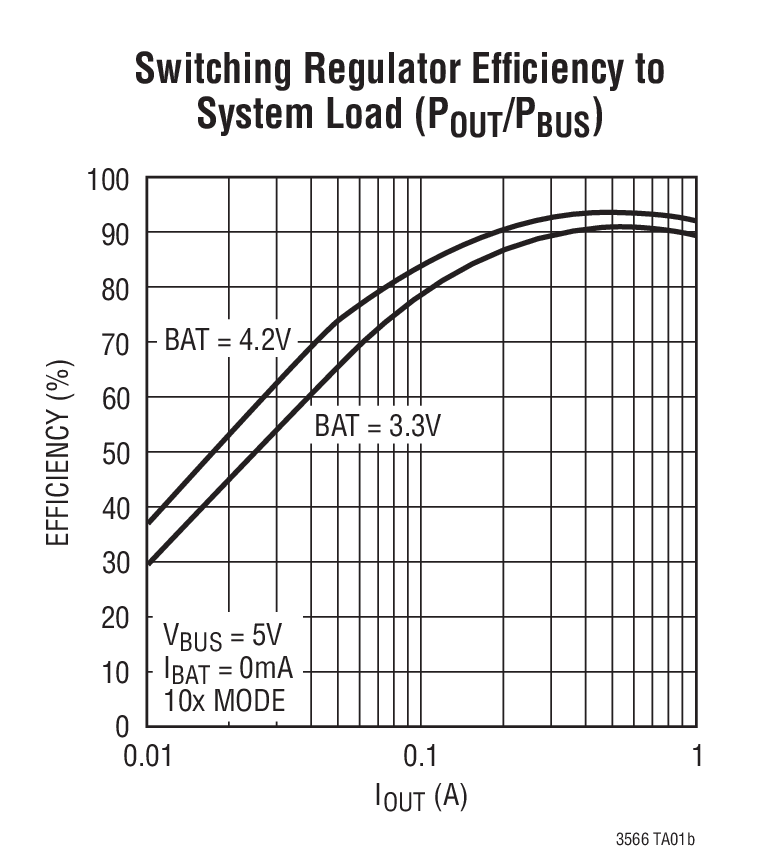

LTC3566 系列的开关输入级能够把可从 USB 端口获得的 2.5W 功率几乎全部传输至系统负载，而作为热量消耗掉的功率极少。该特点使 LTC3566 能向应用提供更多的功率，并放宽了狭小空间里的热预算约束条件。 LTC3566-2 自动地减少充电电流，以在电池低电量情况下保持一个稳压的 3.6V VOUT，而 LTC3566 不能做到。同步降压-升压型 DC/DC 能够提供高达 1A 的电流。

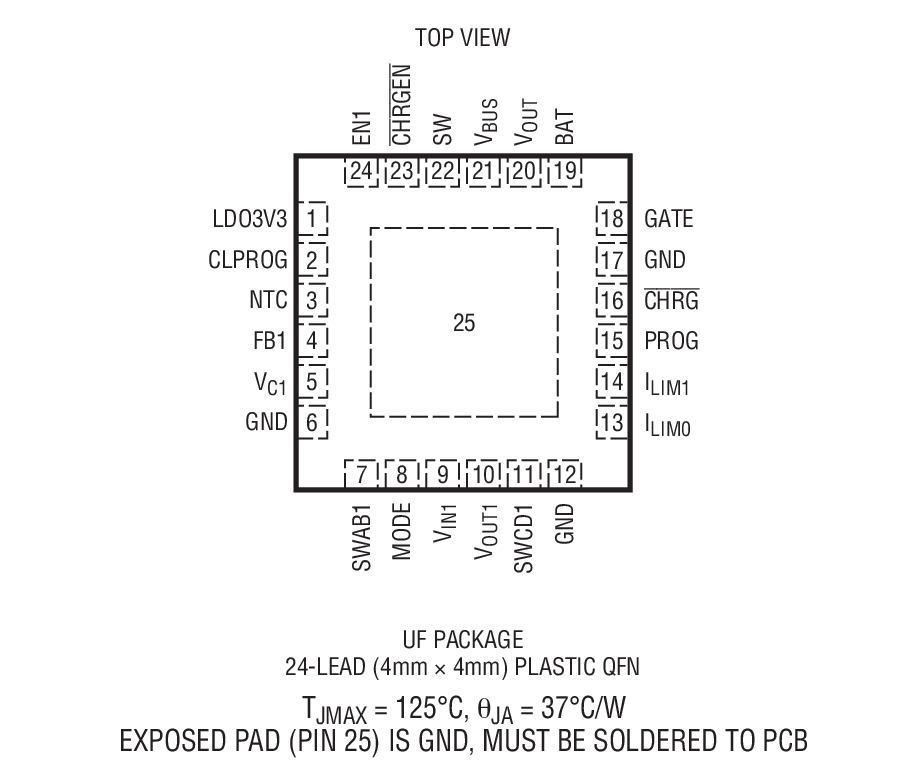

LTC3566 采用扁平 24 引脚 4mm x 4mm QFN 表面贴装型封装。

特点

具 Bat-TrackTM 自适应输出控制功能的高效率开关 PowerPathTM 控制器

可编程 USB 或墙上输入电流限值 (100mA/500mA/1A)

全功能锂离子/锂聚合物电池充电器

可在电池电量耗尽的情况下实现“即时接通”操作

1.5A 最大充电电流

内部 180mΩ 理想二极管和外部理想二极管控制器在电池模式中给负载供电

从 BAT 引脚供电时的无负载低 IQ (< 30μA)

应用

基于 HDD 的 MP3 播放器、PDA、GPS、PMP 产品

其他基于 USB 的手持式产品
