LTC3520 - 同步 1A 降压-升压型和 600mA 降压型转换器

LTC3520 - 同步 1A 降压-升压型和 600mA 降压型转换器 - Linear Technology（凌力尔特）

功能描述

LTC3520 把 1A 降压-升压型 DC/DC 转换器和 600mA 同步降压型 DC/DC 转换器集成在一个纤巧的 4mm x 4mm 封装中。可设置开关频率允许在最大限度地缩减解决方案占板面积的同时对效率进行优化。两个转换器均具有软起动和电流限制保护功能。独立增益部件可以被配置为一个 LDO，或用作一个电池良好比较器。

降压型转换器是电流模式控制的，并具有内部同步整流以改善效率。可以启用引脚可选突发模式操作，以改善轻负载效率。也可以使降压型转换器工作于低噪声 PWM 模式，以适应那些对噪声敏感的应用。

降压-升压型转换器提供了连续导通操作模式，旨在最大限度地提高效率，并实现噪声的最小化。在轻负载条件下，使用突发模式操作将起到改善效率的作用。

LTC3520 在两个转换器上均提供了电流 <1μA 的停机模式和过热停机功能。LTC3520 采用扁平 (高度仅 0.75mm) 24 引脚 4mm x 4mm QFN 封装。

特点

双通道高效率 DC/DC 转换器：降压-升压 (VOUT ：2.2V 至 5.25V，在 VOUT = 3.3V 时 IOUT = 1A，VIN ≥ 3V) 降压 (VOUT：0.8V 至 VIN，IOUT = 600mA)

输入电压范围：2.2V 至 5.5V

可利用引脚来选择的突发模式 (Burst Mode) 操作

用于 LDO 控制器、电池良好指示或排序的独立增益部件

可设置开关频率：100kHz 至 2MHz

在突发模式操作中，两个转换器的总静态电流为 55μA

热保护和过流保护

停机模式中的静态电流 <1μA

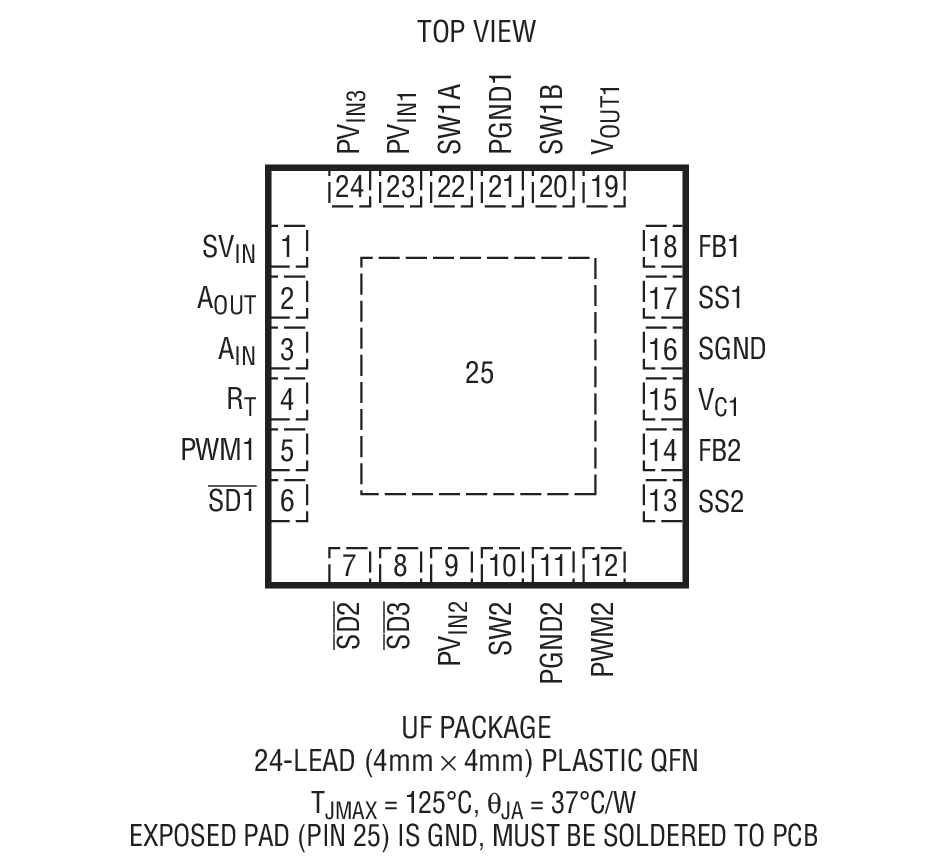

24 引脚 4mm x 4mm QFN 封装

应用

便携式媒体播放器
