LTC3565技术文档下载：

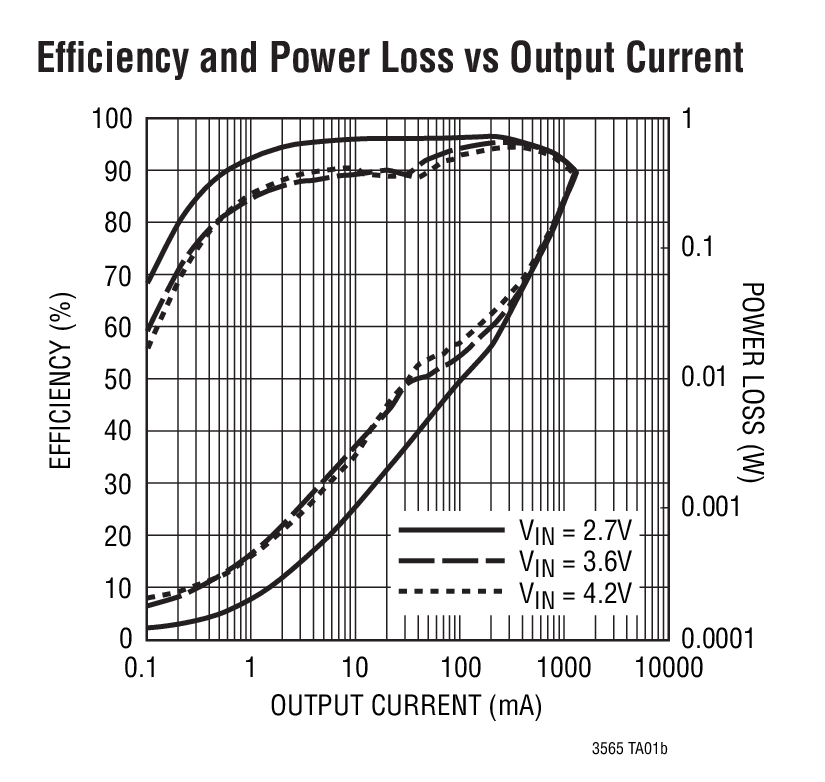

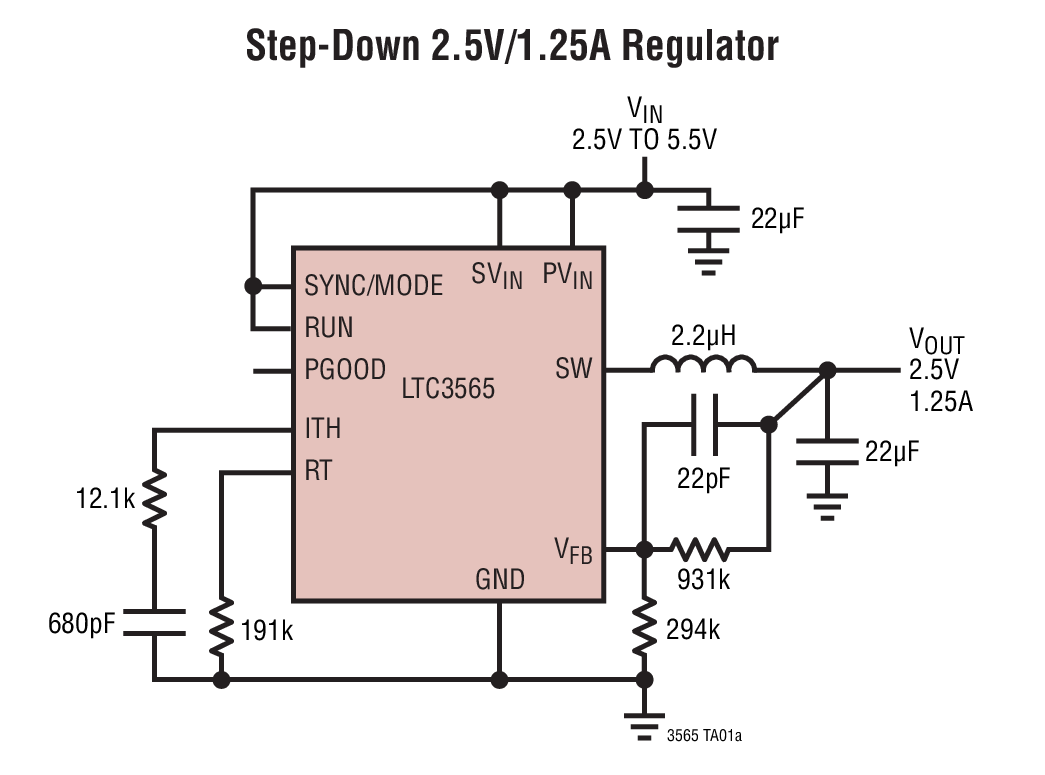

LTC3565 - 典型应用图例：

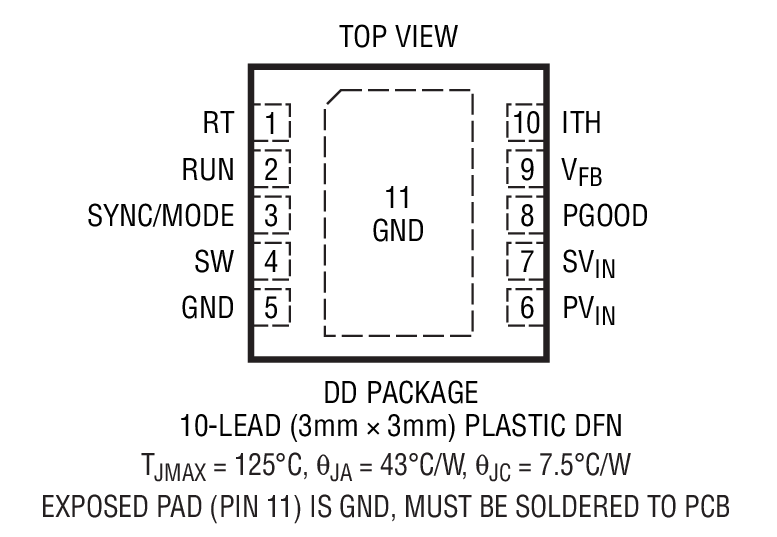

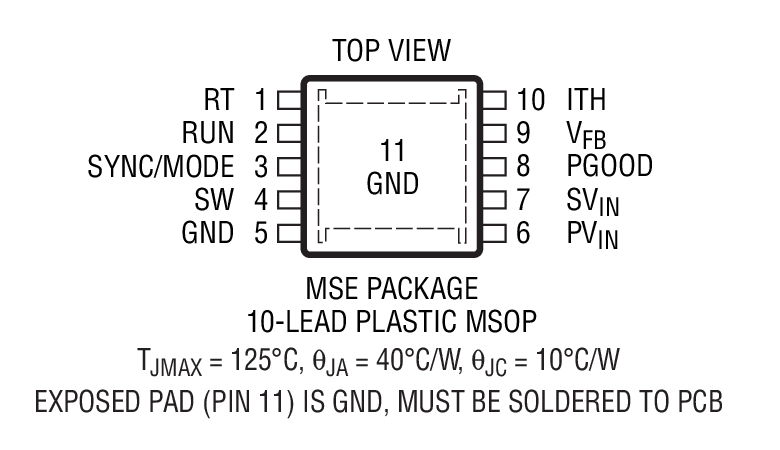

LTC3565 - 封装图解：
LTC3565 - LTC3565是1.25A、4MHz、同步降压型 DC/DC 转换器
LTC3565是Linear公司的一款微功率降压产品，LTC3565是1.25A、4MHz、同步降压型 DC/DC 转换器，本站介绍了LTC3565的封装应用图解、特点和优点、功能等，并给出了与LTC3565相关的凌力尔特元器件型号供参考。
LTC3565 - 1.25A、4MHz、同步降压型 DC/DC 转换器
LTC3565 - 1.25A、4MHz、同步降压型 DC/DC 转换器 - Linear Technology（凌力尔特）
功能描述
LTC3565 是一款恒定频率、同步降压型 DC/DC 转换器。该器件专为中等功率应用而设计，工作输入电压范围为 2.5V 至 5.5V，并具有一个高达 4MHz 的用户可配置工作频率，因而允许使用纤巧、低成本的电容器以及高度 ≤1mm 的电感器。输出电压的可调范围为 0.6V 至 5.5V。内部同步电源开关提供了高效率。由于运用了电流模式架构和外部补偿，从而使得 LTC3565 能够在一个很宽的负载和输出电容值范围内优化瞬态响应。
可通过配置使 LTC3565 执行节能的自动突发模式操作 (IQ = 40μA)，以在负载电流降至低于连续操作所需的水平时减小栅极电荷损失。如欲降低噪声和 RF 干扰，则可对 SYNC/MODE 引脚进行配置，以跳过某些脉冲或执行强制连续操作。
为了进一步实现电池使用寿命的最大化，在压降时 (100% 占空比) 将 P 沟道 MOSFET 连续接通。在停机模式中，该器件的吸收电流 <1μA。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LTC3565EDD#PBF | 3x3 DFN-10 | E | $2.86 | $2.00 |
| LTC3565EDD#TRPBF | 3x3 DFN-10 | E | $2.06 | |
| LTC3565EMSE#PBF | MS-10E | E | $2.86 | $2.00 |
| LTC3565EMSE#TRPBF | MS-10E | E | $2.06 | |
| LTC3565IDD#PBF | 3x3 DFN-10 | I | $3.29 | $2.30 |
| LTC3565IDD#TRPBF | 3x3 DFN-10 | I | $2.36 | |
| LTC3565IMSE#PBF | MS-10E | I | $3.29 | $2.30 |
| LTC3565IMSE#TRPBF | MS-10E | I | $2.36 |
