当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC3521
LTC3521技术文档下载：
LTC3521技术文档产品手册下载
LTC3521 - 典型应用图例：

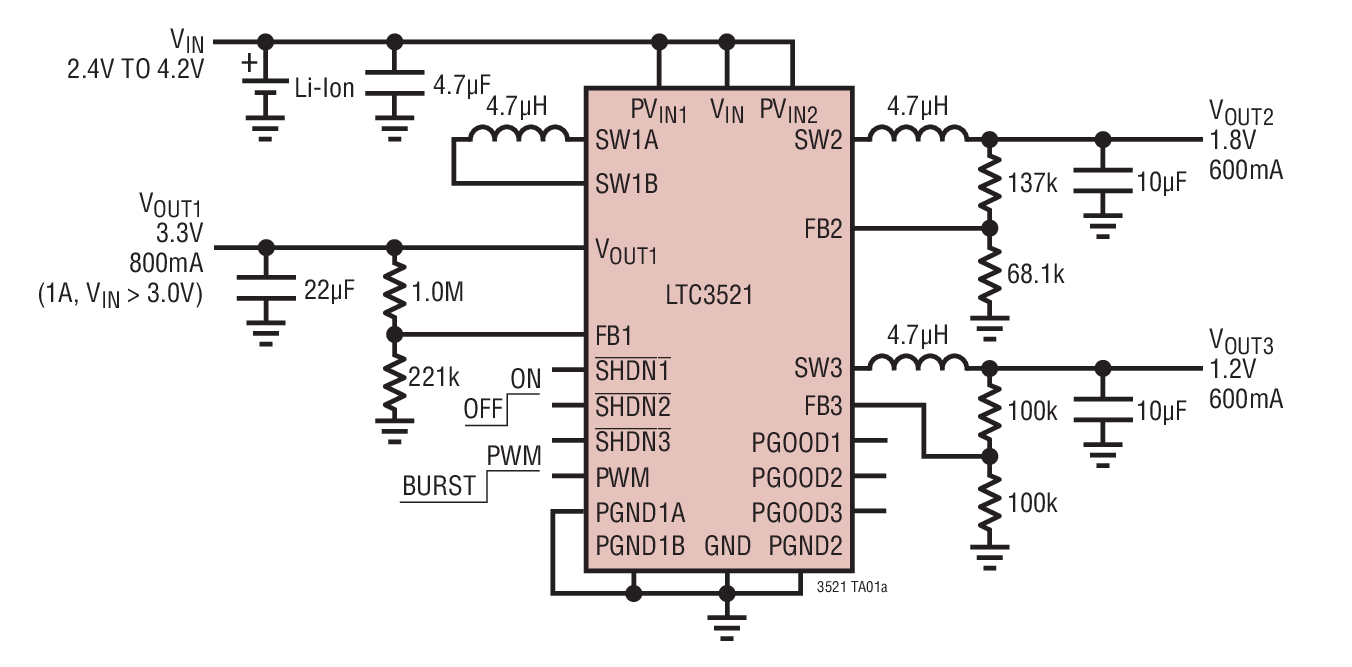

LTC3521典型应用图例一

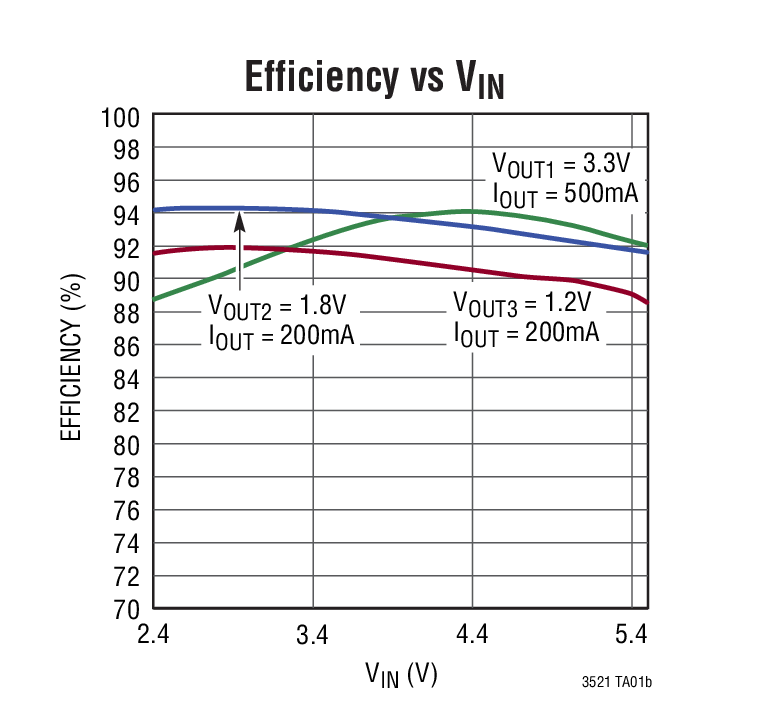

LTC3521典型应用图例二
LTC3521 - 封装图解：

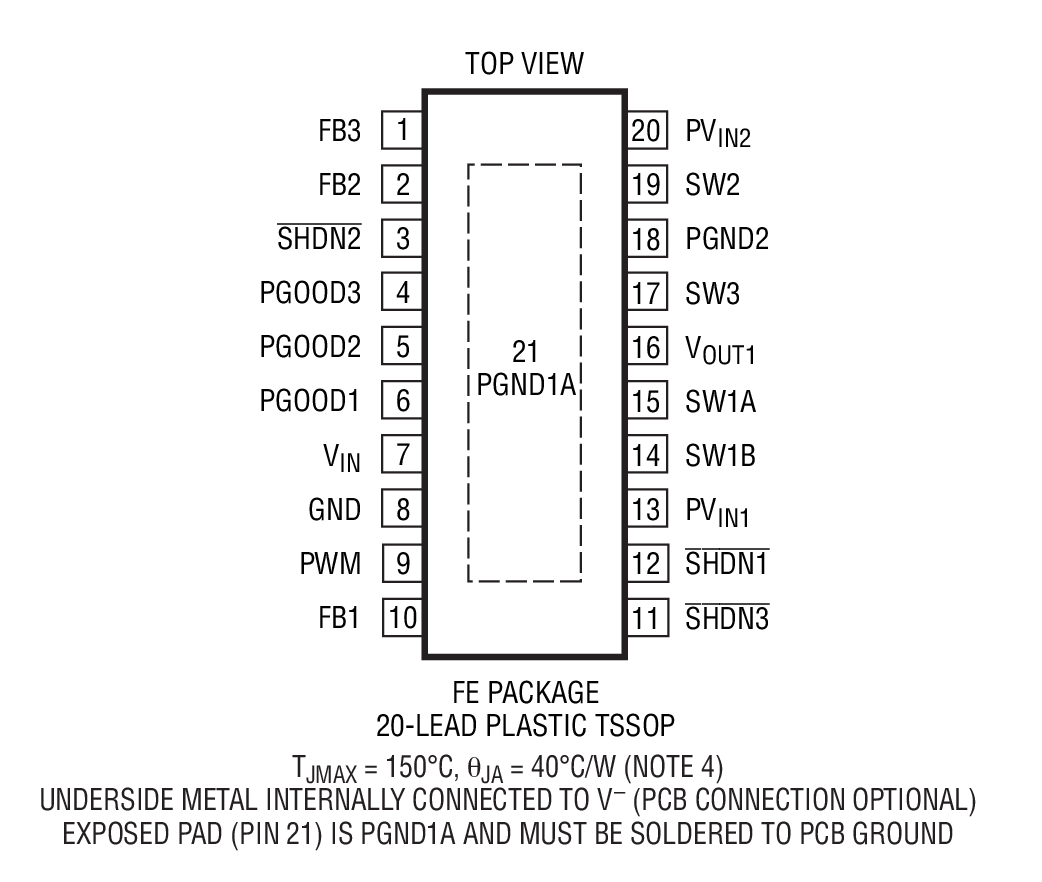

LTC3521封装图解一

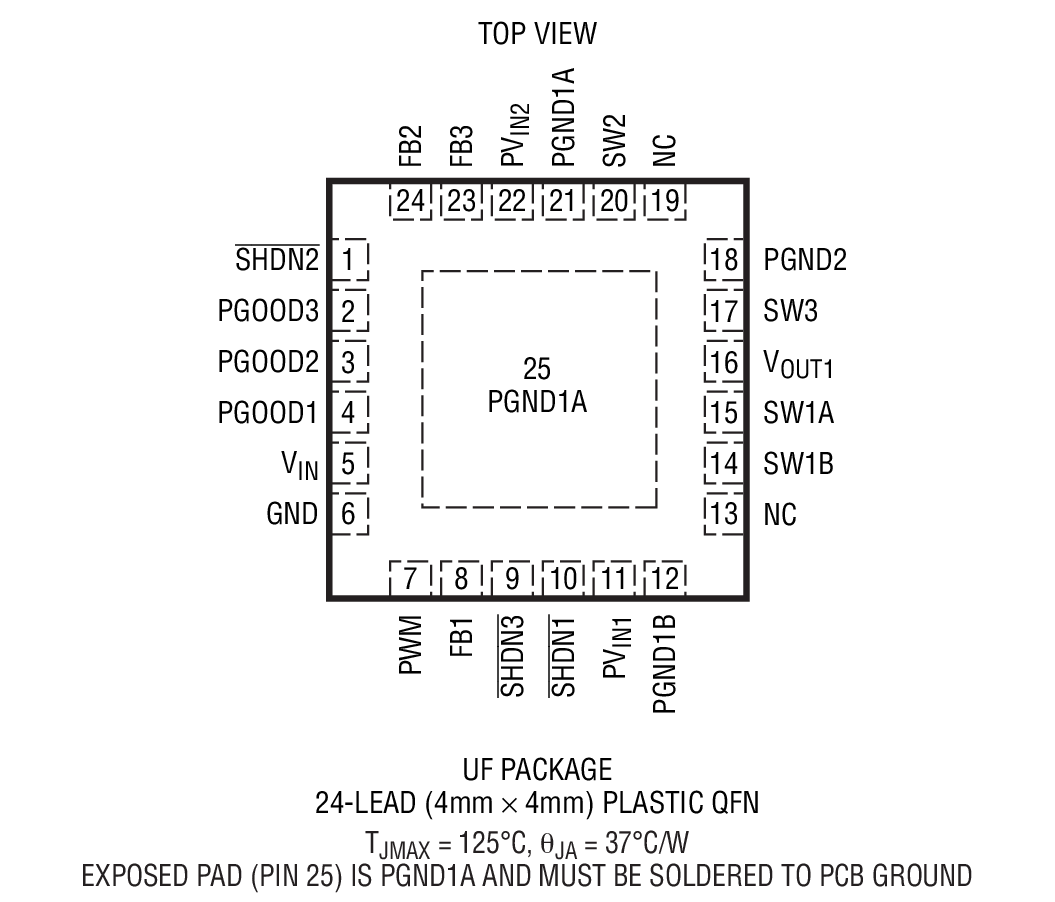

LTC3521封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3521介绍

LTC3521 - LTC3521是1A 降压-升压型 DC/DC 和双通道 600mA 降压型 DC/DC 转换器

LTC3521是LINEAR凌力尔特公司的一款多拓扑结构 DC/DC产品，LTC3521是LTC3521是1A 降压-升压型 DC/DC 和双通道 600mA 降压型 DC/DC 转换器，本站介绍了LTC3521的封装应用图解、特点和优点、功能等，并给出了与LTC3521相关的LINEAR元器件型号供参考。

LTC3521 - LTC3521是1A 降压-升压型 DC/DC 和双通道 600mA 降压型 DC/DC 转换器 - 多拓扑结构 DC/DC - 电源管理 - 凌力尔特

LTC3521 - 1A 降压-升压型 DC/DC 和双通道 600mA 降压型 DC/DC 转换器

LTC3521 - 1A 降压-升压型 DC/DC 和双通道 600mA 降压型 DC/DC 转换器 - Linear Technology（凌力尔特）

功能描述

LTC3521 集成了一个 1A 降压-升压型 DC/DC 转换器和双通道 600mA 同步降压型 DC/DC 转换器。1.1MHz 的开关频率最大限度地缩减了解决方案的占板面积，并保持了高效率。所有三个转换器均具有软起动和内部补偿功能，旨在尽可能地压缩解决方案的占板面积并简化设计过程。

降压型转换器是电流模式控制的，并利用一个内部同步整流器来改善效率。降压型转换器支持 100% 占空比操作以延长电池的使用寿命。如果 PWM 引脚保持于低电平，则在重负载时，降压型转换器将自动地从突发模式操作切换至 PWM 模式。当 PWM 引脚被保持于高电平时，降压型转换器将处于低噪声的 1.1MHz PWM 模式。

降压-升压型转换器提供了连续导通操作模式，旨在最大限度地提高效率，并实现噪声的最小化。在轻负载条件下，可使降压-升压型转换器执行突发模式操作，以改善效率并减小无负载待机电流。

LTC3521 在所有的转换器上均提供了电流 <2μA 的停机模式、过热停机和电流限制保护功能。LTC3521 采用 24 引脚 0.75mm x 4mm x 4mm QFN 封装和 20 引脚耐热性能增强型 TSSOP 封装。

特点
  • 三个高效率 DC/DC 转换器： 降压-升压 (VOUT：1.8V 至 5.25V，IOUT：1A) 双通道降压 (VOUT：0.6V 至 VIN，IOUT：600mA)
  • 1.8V 至 5.5V 输入电压范围
  • 可利用引脚来选择突发模式 (Burst Mode) 操作
  • 突发模式操作中的总静态电流为 30μA
  • 独立的电源良好指示器输出
  • 集成软起动功能
  • 热保护和过流保护
  • 停机模式的静态电流 <2μA
  • 小外形 4mm x 4mm QFN 封装和耐热性能增强型 TSSOP 封装
    • 应用
  • 条形码阅读器
  • 医疗仪器
  • 手持终端
  • PDA、手持式 PC
  • GPS 接收器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3521EFE#PBF TSSOP-20 E $4.93 $3.45
    LTC3521EFE#TRPBF TSSOP-20 E $3.51
    LTC3521EUF#PBF 4x4 QFN-24 E $4.64 $3.25
    LTC3521EUF#TRPBF 4x4 QFN-24 E $3.31
    LTC3521IFE#PBF TSSOP-20 I $5.67 $3.97
    LTC3521IFE#TRPBF TSSOP-20 I $4.03
    LTC3521IUF#PBF 4x4 QFN-24 I $5.34 $3.74
    LTC3521IUF#TRPBF 4x4 QFN-24 I $3.80
