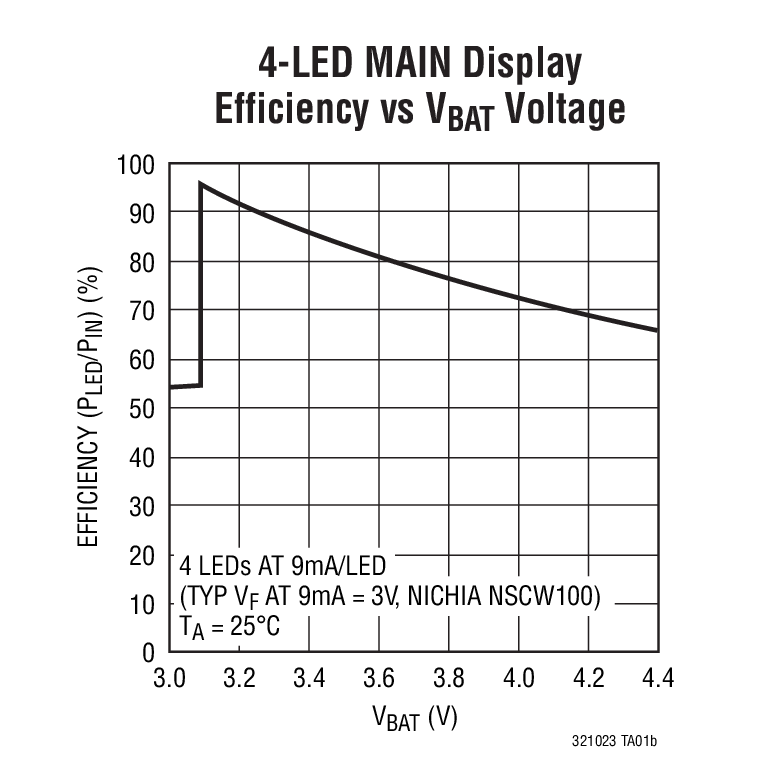

LTC3210-3典型应用图例二
LTC3210-3 - 封装图解：

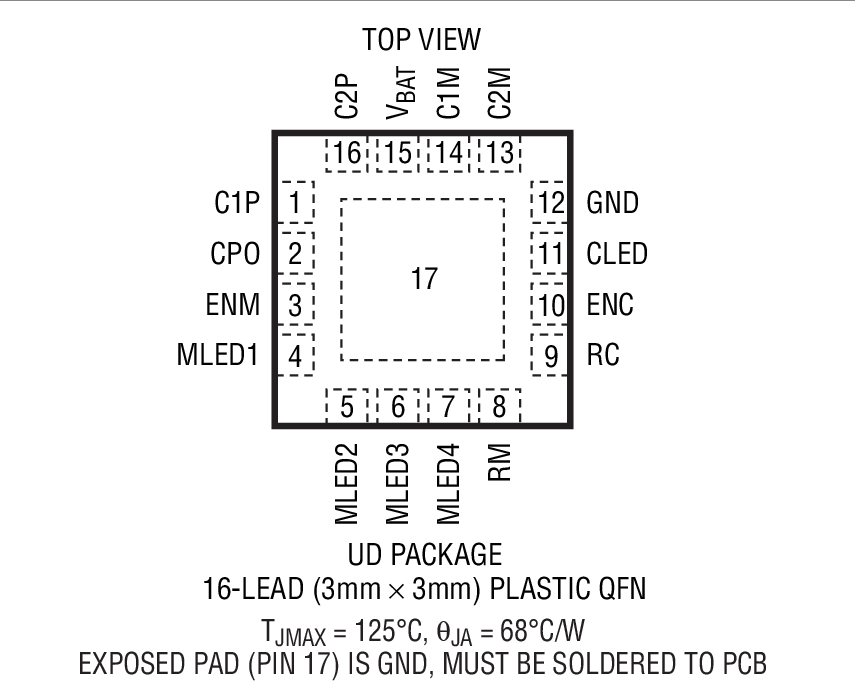

LTC3210-3封装图解一

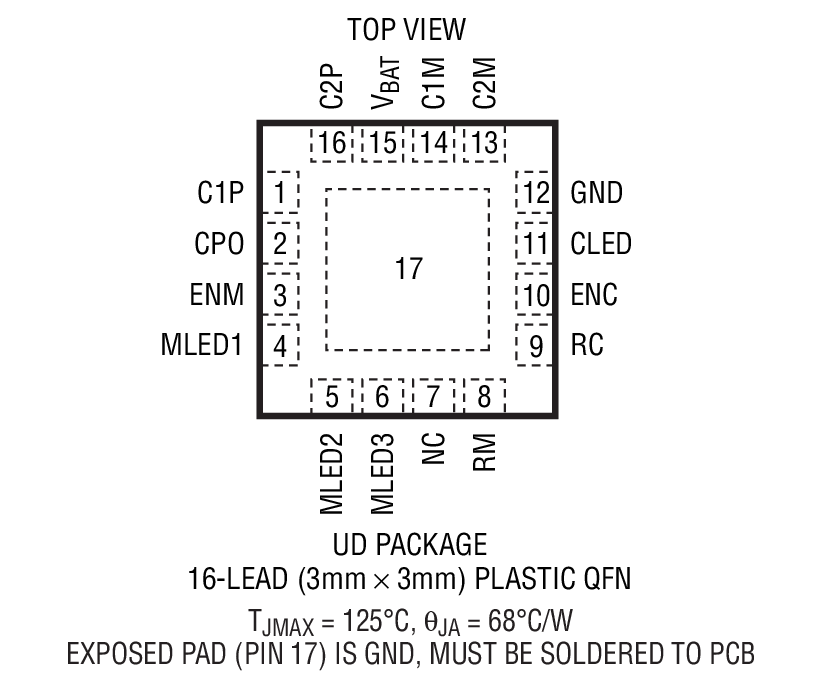

LTC3210-3封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3210-3介绍

LTC3210-3 - LTC3210-3是采用 3mm x 3mm QFN 封装、具 32 级亮度控制能力的主/相机 LED 控制器

LTC3210-3是LINEAR凌力尔特公司的一款无电感器型 (充电泵) LED 驱动器产品，LTC3210-3是LTC3210-3是采用 3mm x 3mm QFN 封装、具 32 级亮度控制能力的主/相机 LED 控制器，本站介绍了LTC3210-3的封装应用图解、特点和优点、功能等，并给出了与LTC3210-3相关的LINEAR元器件型号供参考。

LTC3210-3 - LTC3210-3是采用 3mm x 3mm QFN 封装、具 32 级亮度控制能力的主/相机 LED 控制器 - 无电感器型 (充电泵) LED 驱动器 - 电源管理 - 凌力尔特

LTC3210-3 - 采用 3mm x 3mm QFN 封装、具 32 级亮度控制能力的主/相机 LED 控制器

LTC3210-2/LTC3210-3 - 采用 3mm x 3mm QFN 封装、具 32 级亮度控制能力的主/相机 LED 控制器 - Linear Technology（凌力尔特）

功能描述

LTC3210-2 / LTC3210-3 是低噪声充电泵 DC/DC 转换器，专为驱动 3 个或 4 个主 LED 和 1 个用于相机照明的高电流相机 LED 而设计。LTC3210-2 / LTC3210-3 仅需 4 个小的陶瓷电容器和两个电流设定电阻器便可构成一个完整的 LED 电源和电流控制器。

内置软起动电路可防止在启动和模式变更期间产生过大的浪涌电流。高开关频率允许使用小的外部电容器。独立的主和相机全标度电流设定值由两个外部电阻器来设置。

停机模式和电流输出电平通过两个逻辑输入来选择。对 ENM 和 ENC 引脚电平进行变换，以通过内部计数器和 DAC 来调节 LED 电流。一个 5 位线性 DAC (32 级) 提供了用于主显示屏的高分辨率亮度控制。

充电泵根据 LED 电流源两端的电压来优化效率。该器件在 1x 模式中上电，并当任何被使能的 LED 电流源开始进入压降状态时自动切换至升压模式。LTC3210-2 / LTC3210-3 采用 3mm x 3mm 16 引线 QFN 封装。

特点
  • 低噪声充电泵利用自动模式切换提供了高效率
  • 多模式运作：1x、1.5x、2x
  • 单独的全标度电流设定电阻器
  • 高达 500mA 的总输出电流
  • 用于主 (MAIN) 和照相 (CAM) LED 的单线式 EN (使能) / 亮度控制
  • 用于主显示屏的 32:1 线性亮度控制范围
  • 3 个或 4 个 25mA 低压差主 LED 输出
  • 1 个 400mA 低压差相机 LED 输出
  • 低噪声恒定频率操作
  • 低停机电流：3μA
  • 内部软起动功能限制启动和模式切换期间的浪涌电流
  • 开路 / 短路 LED 保护
  • 无电感器
  • 3mm x 3mm 16 引脚塑料 QFN 封装
    • 应用
  • 用于蜂窝电话 / DSC / PDA 的多 LED 照明灯电源
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3210EUD-2 3x3 QFN-16 E $2.43 $1.70
    LTC3210EUD-2#PBF 3x3 QFN-16 E $2.43 $1.70
    LTC3210EUD-2#TR 3x3 QFN-16 E $1.76
    LTC3210EUD-2#TRPBF 3x3 QFN-16 E $1.76
    LTC3210EUD-3 3x3 QFN-16 E $2.43 $1.70
    LTC3210EUD-3#PBF 3x3 QFN-16 E $2.43 $1.70
    LTC3210EUD-3#TR 3x3 QFN-16 E $1.76
    LTC3210EUD-3#TRPBF 3x3 QFN-16 E $1.76
