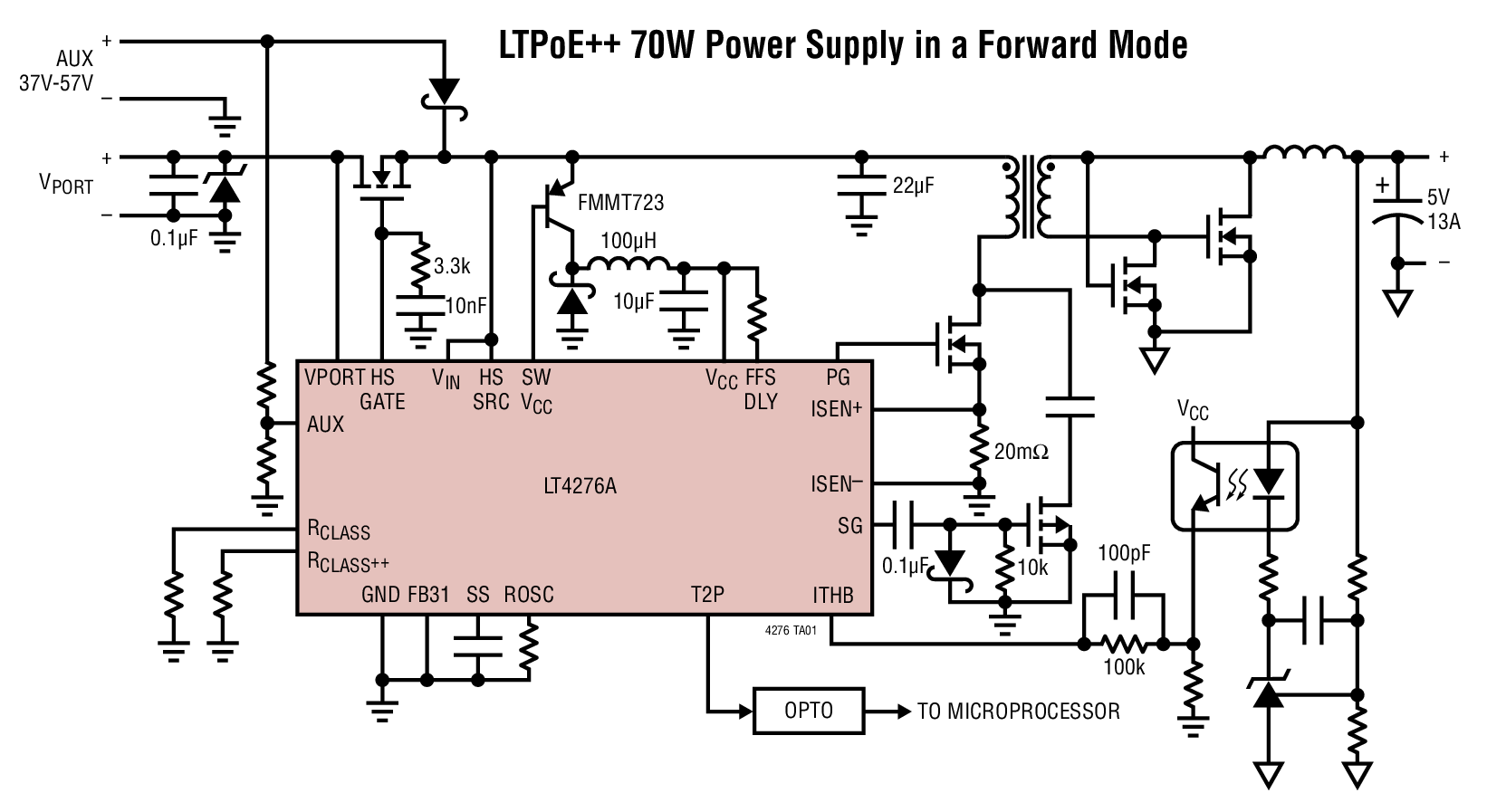

LT4276典型应用图例一

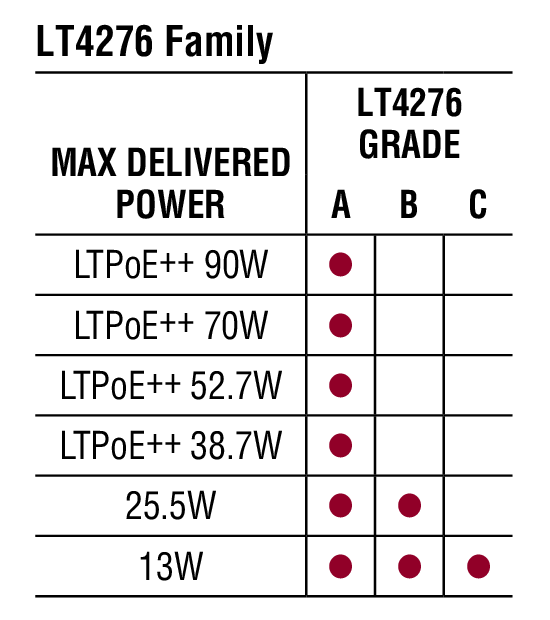

LT4276典型应用图例二

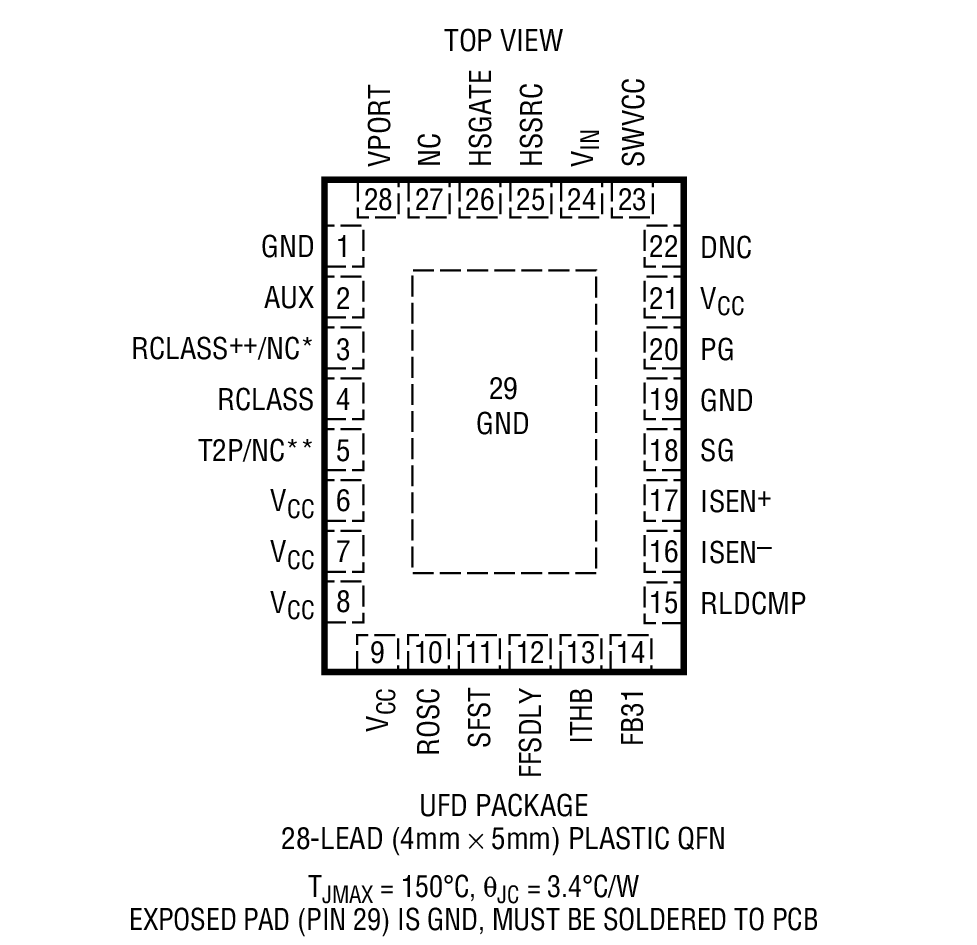

LT4276 - 封装图解：
LT4276封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT4276介绍

LT4276 - LT4276是LTPoE++/PoE+/PoE PD 正激式 / 反激式控制器

LT4276是LINEAR凌力尔特公司的一款受电设备 (PD)产品，LT4276是LT4276是LTPoE++/PoE+/PoE PD 正激式 / 反激式控制器，本站介绍了LT4276的封装应用图解、特点和优点、功能等，并给出了与LT4276相关的LINEAR元器件型号供参考。

LT4276 - LT4276是LTPoE++/PoE+/PoE PD 正激式 / 反激式控制器 - 受电设备 (PD) - 监视、控制和保护 - 凌力尔特

LT4276 - LTPoE++/PoE+/PoE PD 正激式 / 反激式控制器

LT4276 - LTPoE++/PoE+/PoE PD 正激式 / 反激式控制器 - Linear Technology（凌力尔特）

功能描述

LT4276 是一个引脚对引脚兼容的 IEEE 802.3 和 LTPoE++ 受电设备 (PD) 控制器系列。该器件包括一个能够在正激式和反激式拓扑中执行同步操作的隔离式开关稳压控制器，并具有辅助电源支持能力。

LT4276A 采用 LTPoE++ 分级方案，可在 PD RJ45 连接器上接收 38.7W、52.7W、70W 或 90W 的功率，并返回兼容 IEEE 802.3 标准。LT4276B 是一款完全符合 IEEE 802.3at 25.5W Type 2 (PoE+) 规格的 PD。LT4276C 则是一款完全符合 IEEE 802.3af 13W Type 1 (PoE) 规格的 PD。

LT4276 支持正激式和反激式电源拓扑，可针对众多的 PoE 应用进行配置。反激式拓扑支持 No-Opto 反馈。只需采用一个连接至 AUX 引脚的电阻分压器即可准确地检测辅助输入电压。

LT4276 利用一个外部低 RDS(ON) N 沟道 MOSFET 以实现热插拔功能，从而最大限度地提高了供电能力和效率、降低了热耗散、并且简化了热设计。

特点
  • 具正激式 / 反激式控制器的 IEEE 802.3af/at 和 LTPoE++™ 90W 受电设备 (PD)
  • LT4276A 支持所有下列标准： LTPoE++ 38.7W、52.7W、70W 和 90W 符合 IEEE 802.3at (25.5W) 规范 符合 IEEE 802.3af (高达 13W) 规范
  • LT4276B 符合 IEEE 802.3at/af 规范
  • LT4276C 符合 IEEE 802.3af 规范
  • 出众的浪涌保护能力 (100V 绝对最大值)
  • 宽结温范围 (-40°C 至 125°C)
  • 低至 9V 的辅助电源支持
  • 反激式操作无需光隔离器
  • 外部热插拔 (Hot Swap™) N 沟道 MOSFET 用于实现最低的功率耗散和最高的系统效率
  • 利用 LT4321 理想二极管桥可实现 >94% 的端到端效率
  • 采用 28 引脚 4mm x 5mm QFN 封装
    • 应用
  • 高功率无线数据系统
  • 室外安保摄像设备
  • 商业和公共信息显示器
  • 高温应用
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT4276AHUFD#PBF 4x5 QFN-28 H $5.31 $3.72
    LT4276AHUFD#TRPBF 4x5 QFN-28 H $5.37 $3.78
    LT4276AIUFD#PBF 4x5 QFN-28 I $4.43 $3.10
    LT4276AIUFD#TRPBF 4x5 QFN-28 I $4.49 $3.16
    LT4276BHUFD#PBF 4x5 QFN-28 H $4.46 $3.12
    LT4276BHUFD#TRPBF 4x5 QFN-28 H $4.52 $3.18
    LT4276BIUFD#PBF 4x5 QFN-28 I $3.71 $2.60
    LT4276BIUFD#TRPBF 4x5 QFN-28 I $3.77 $2.66
    LT4276CHUFD#PBF 4x5 QFN-28 H $3.60 $2.52
    LT4276CHUFD#TRPBF 4x5 QFN-28 H $3.66 $2.58
    LT4276CIUFD#PBF 4x5 QFN-28 I $3.21 $2.25
    LT4276CIUFD#TRPBF 4x5 QFN-28 I $3.27 $2.31
