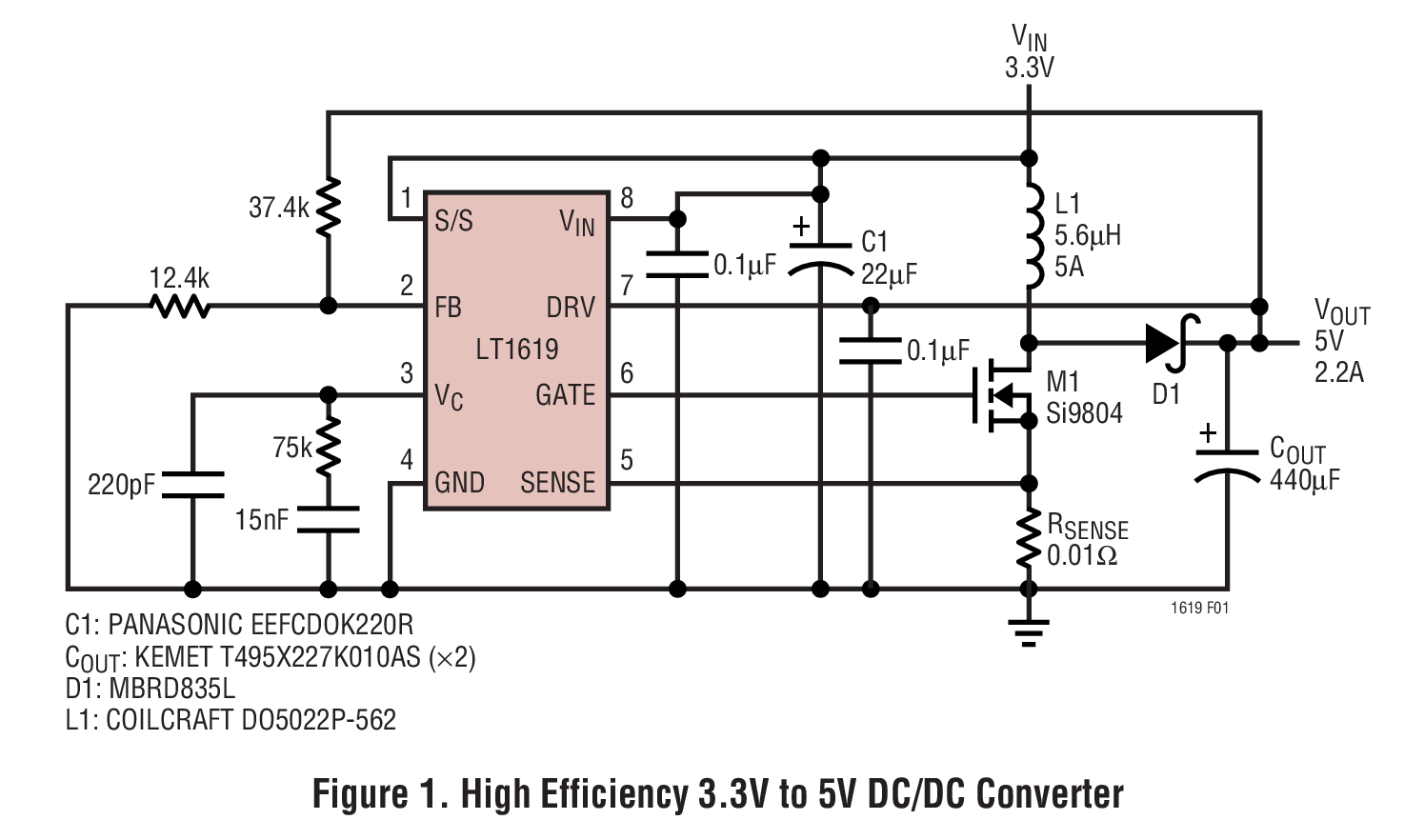

LT1619典型应用图例一

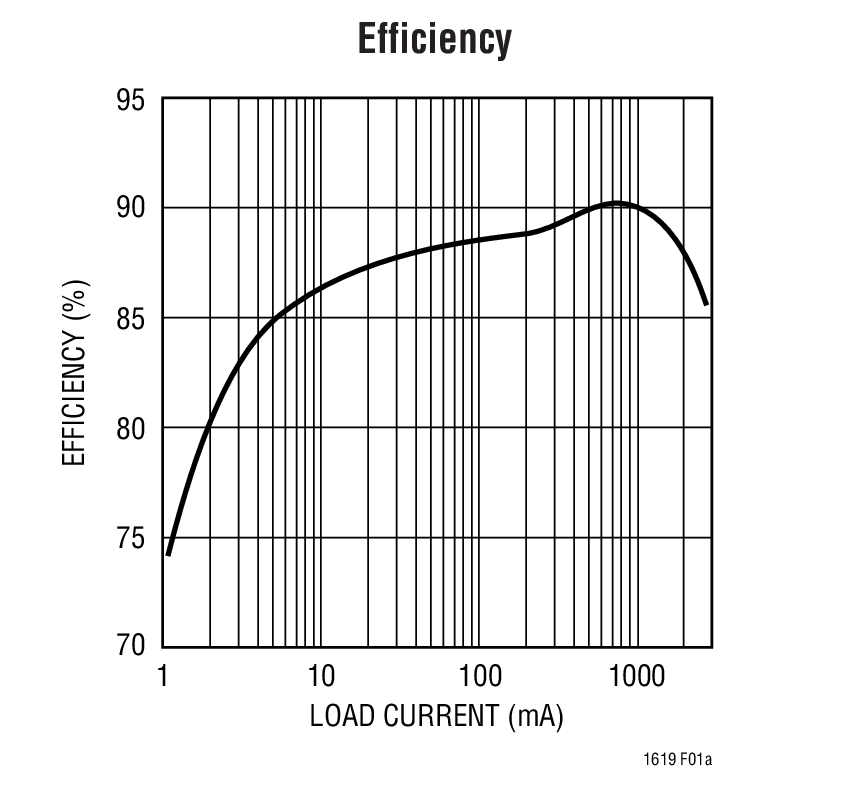

LT1619典型应用图例二
LT1619 - 封装图解：

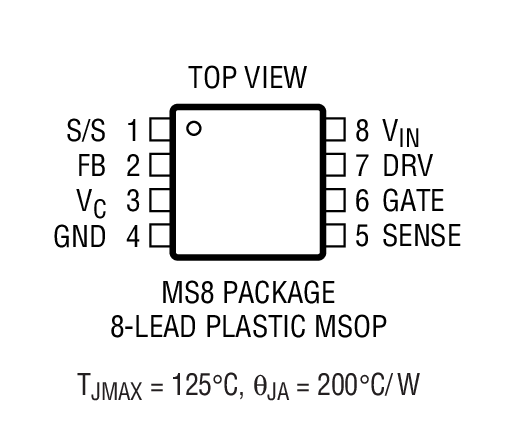

LT1619封装图解一

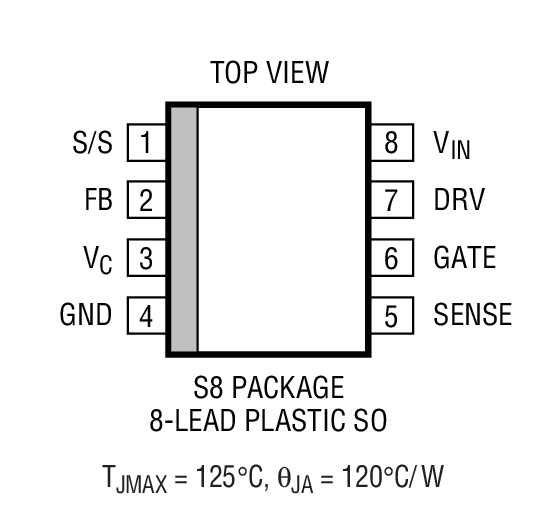

LT1619封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT1619介绍

LT1619 - LT1619是Low Voltage Current Mode PWM Controller

LT1619是LINEAR凌力尔特公司的一款SEPIC 稳压器产品，LT1619是LT1619是Low Voltage Current Mode PWM Controller，本站介绍了LT1619的封装应用图解、特点和优点、功能等，并给出了与LT1619相关的LINEAR元器件型号供参考。

LT1619 - LT1619是Low Voltage Current Mode PWM Controller - SEPIC 稳压器 - 电源管理 - 凌力尔特

LT1619 - Low Voltage Current Mode PWM Controller

LT1619 - Low Voltage Current Mode PWM Controller - Linear Technology（凌力尔特）

功能描述

The LT1619 is a fixed frequency PWM controller for implementing current mode DC/DC converters with minimum external parts. The LT1619 operates with input voltages ranging from 1.9V to 18V and is suitable for a variety of battery-powered and distributed DC/DC converters. The internal rail-to-rail N-channel MOSFET driver operates either from the input in the nonbootstrapped mode or from the output in bootstrapped operation. The driver is designed to drive a low side power transistor inboost, SEPIC, flyback and other topologies.

Converter efficiency is improved at heavy loads with a53mV current sense voltage and at light load with Burst Mode operation. The operating frequency is internally setat 300kHz. The oscillator can also be synchronized externally up to 500kHz. No load quiescent current is 140μA and shutdown current is 15μA.

The LT1619 is available in 8-lead MSOP and SO packages.

特点
  • Wide VIN Range: 1.9V to 18V
  • 300kHz Fixed Frequency Current Mode Control
  • 1A Rail-to-Rail N-Channel MOSFET Driver
  • Low 53mV Current Limit Threshold Voltage Improves Efficiency
  • Implements Boost, SEPIC and Flyback Converters Requiring Low Side Power Transistors
  • Internal Current Sense Amplifier with Leading Edge Blanking
  • Up to 500kHz External Synchronization
  • Burst Mode Operation for High Efficiency at Light Load
  • 140μA Quiescent Current
  • 15μA Shutdown Current
  • 8-Lead MSOP and SO Packages
    • 应用
  • 3.3V to 5V DC/DC Converters
  • Distributed Power Supplies
  • Isolated Power Supplies
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1619EMS8 MS-8 E $2.49 $2.10
    LT1619EMS8#PBF MS-8 E $2.49 $2.10
    LT1619EMS8#TR MS-8 E $2.16
    LT1619EMS8#TRPBF MS-8 E $2.16
    LT1619ES8 SO-8 E $2.35 $1.99
    LT1619ES8#PBF SO-8 E $2.35 $1.99
    LT1619ES8#TR SO-8 E $2.05
    LT1619ES8#TRPBF SO-8 E $2.05
