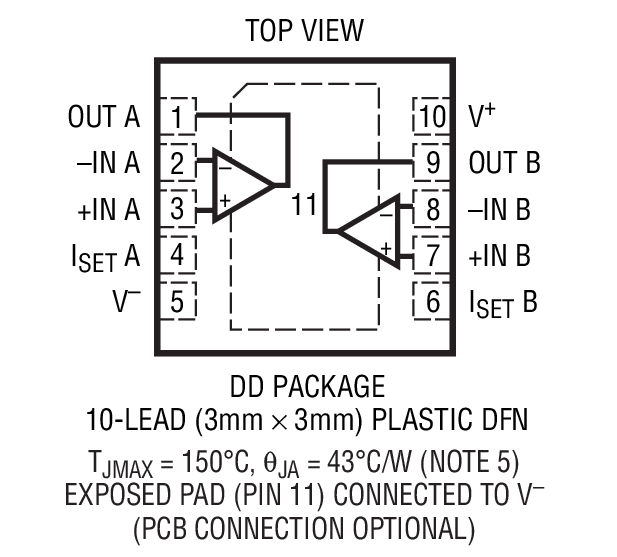

LT6211封装图解一

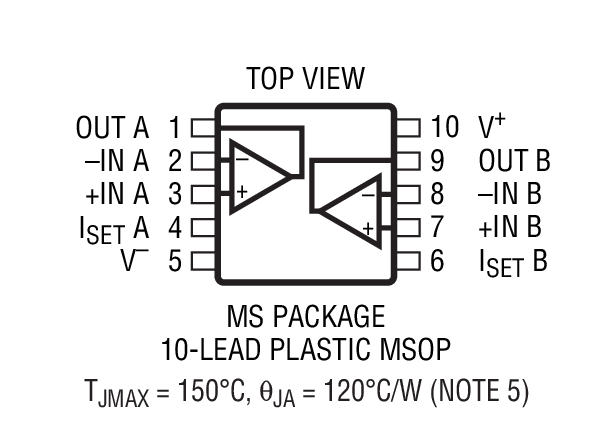

LT6211封装图解二
LT6211LT6211
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT6211介绍

LT6211 - LT6211是双通道、可编程电源电流、轨至轨输出、电流反馈放大器

LT6211是LINEAR凌力尔特公司的一款高速放大器产品，LT6211是LT6211是双通道、可编程电源电流、轨至轨输出、电流反馈放大器，本站介绍了LT6211的封装应用图解、特点和优点、功能等，并给出了与LT6211相关的LINEAR元器件型号供参考。

LT6211 - LT6211是双通道、可编程电源电流、轨至轨输出、电流反馈放大器 - 高速放大器 - 信号调理 - 凌力尔特

LT6211 - 双通道、可编程电源电流、轨至轨输出、电流反馈放大器

LT6211 - 双通道、可编程电源电流、轨至轨输出、电流反馈放大器 - Linear Technology（凌力尔特）

功能描述

LT6210 / LT6211 是单通道 / 双通道电流反馈放大器，具有可在外部设置的电源电流和从10MHz (在每个放大器的电源电流为 300μA 时) 至 200MHz (在每个放大器的电源电流为 6mA 时) 的带宽。它们具有一个低失真轨至轨输出级、700V/μs 的转换速率和一个 75mA 的最小输出驱动电流。

LT6210 / LT6211 可采用低至 3V 的单工作电源和高达 12V 或 ±6V 的工作电源。ISET 引脚允许针对特定的带宽、失真或转换速率要求来优化静态电流。每个放大器的电源电流可利用一个外部电阻器或电流源在仅 300μA 至 6mA 的范围内进行设置，这与电源电压无关。

LT6210 采用扁平 (高度仅 1mm) 6 引脚 SOT-23 封装。LT6211 采用 10 引脚 MSOP 和 3mm x 3mm x 0.8mm DFN 封装。

特点
  • 可编程电源电流和带宽： 10MHz (在每个放大器的电源电流为 300μA) 至 高达 200MHz (在每个放大器的电源电流为 6mA)
  • 轨至轨输出： 0.05V 至 2.85V (采用 3V 单电源)
  • 高转换速率：700V/μs
  • 高输出驱动：±75mA 最小输出电流
  • C-LoadTM 运算放大器驱动全容性负载
  • 低失真： -70dB HD2 (在 1MHz 2VP-P) -75dB HD3 (在 1MHz 2VP-P)
  • 快速稳定： 20ns 稳定至 0.1% (对于 2V 阶跃)
  • 可向 150Ω 负载提供卓越的视频性能： 0.20% 的差分增益，0.10° 的差分相位
  • 宽电源范围： 3V 至 12V 单电源 ±1.5V 至 ±6V 双电源
  • 小外形尺寸： 扁平 (高度仅 1mm) 6 引脚 SOT-23 (ThinSOTTM)、 3mm x 3mm x 0.8mm DFN 和 10 引脚 MSOP 封装
    • 应用
  • 缓冲器
  • 视频放大器
  • 电缆驱动器
  • 移动通信
  • 低功率 / 电池应用
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT6211CDD 3x3 DFN-10 C $2.57 $1.80
    LT6211CDD#PBF 3x3 DFN-10 C $2.57 $1.80
    LT6211CDD#TR 3x3 DFN-10 C $1.86
    LT6211CDD#TRPBF 3x3 DFN-10 C $1.86
    LT6211CMS MS-10 C $2.29 $1.60
    LT6211CMS#PBF MS-10 C $2.29 $1.60
    LT6211CMS#TR MS-10 C $1.66
    LT6211CMS#TRPBF MS-10 C $1.66
    LT6211IDD 3x3 DFN-10 I $3.04 $2.12
    LT6211IDD#PBF 3x3 DFN-10 I $3.04 $2.12
    LT6211IDD#TR 3x3 DFN-10 I $2.18
    LT6211IDD#TRPBF 3x3 DFN-10 I $2.18
    LT6211IMS MS-10 I $2.73 $1.92
    LT6211IMS#PBF MS-10 I $2.73 $1.92
    LT6211IMS#TR MS-10 I $1.98
    LT6211IMS#TRPBF MS-10 I $1.98
