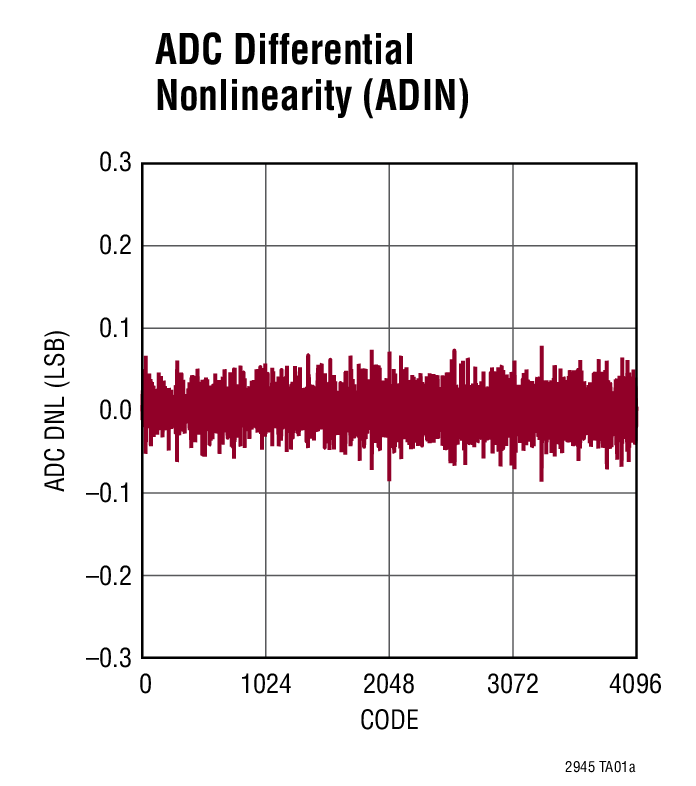

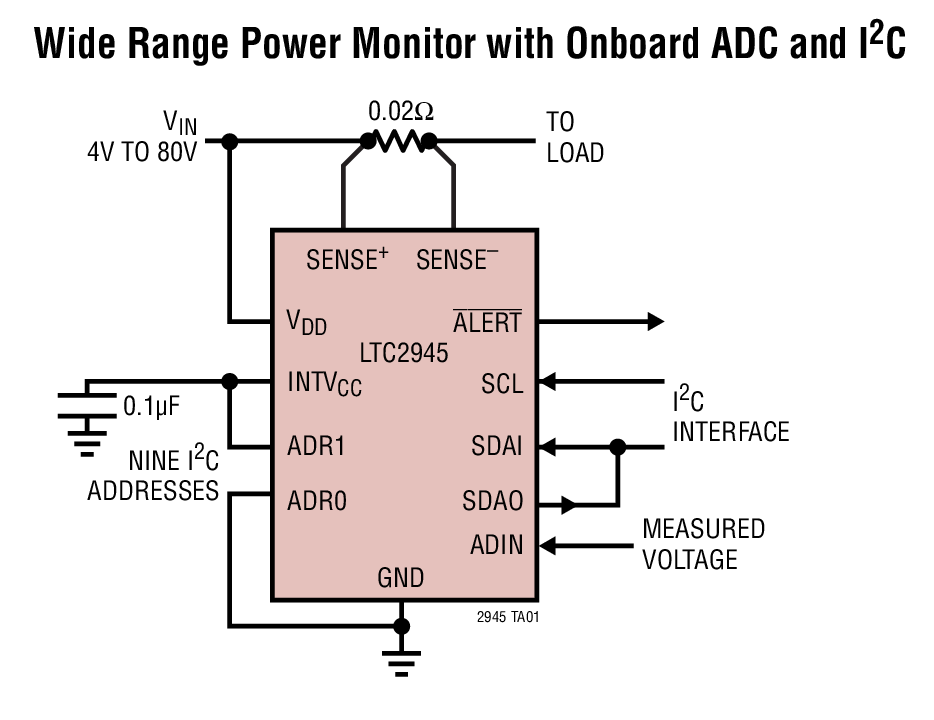

LTC2945 - 典型应用图例：

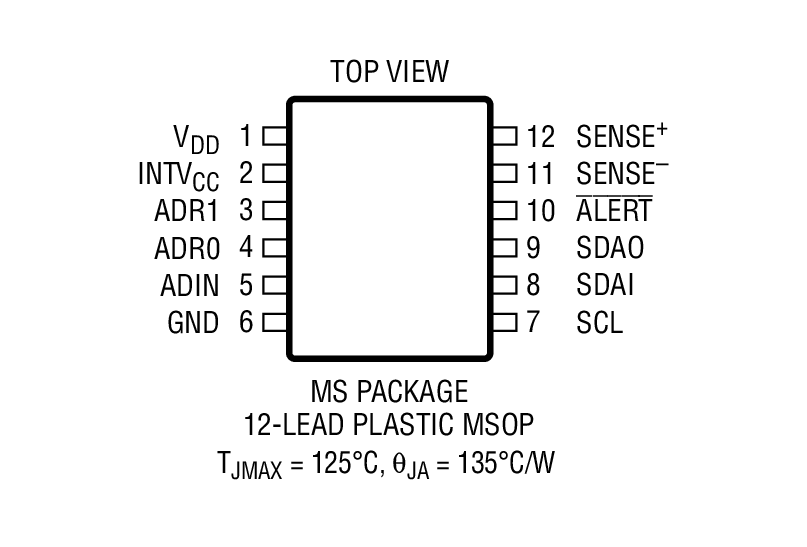

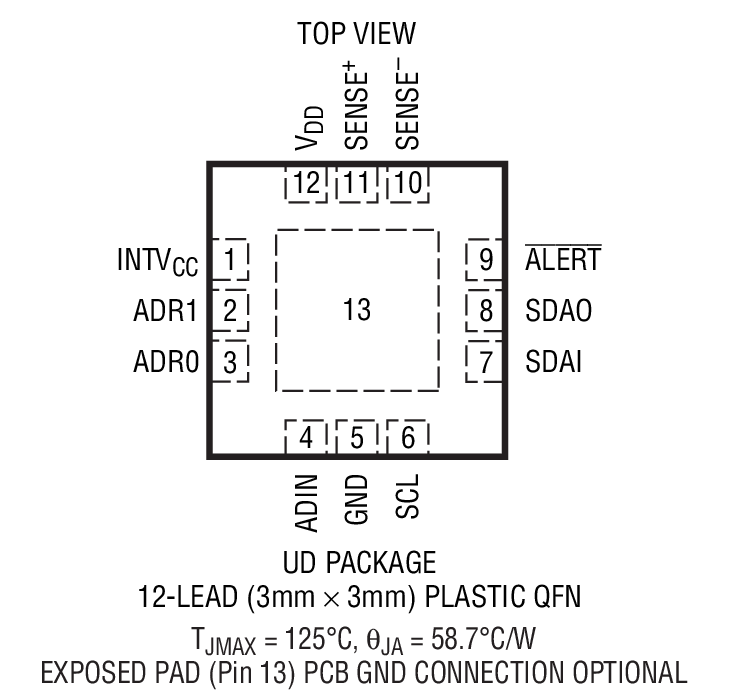

LTC2945 - 封装图解：

LINEAR凌力尔特芯片：

LTC2945 - LTC2945是宽范围 I²C 功率监视器

LTC2945是LINEAR凌力尔特公司的一款电源监视器产品，LTC2945是LTC2945是宽范围 I²C 功率监视器，本站介绍了LTC2945的封装应用图解、特点和优点、功能等，并给出了与LTC2945相关的LINEAR元器件型号供参考。

LTC2945 - LTC2945是宽范围 I²C 功率监视器 - 电源监视器 - 航天和严酷环境 - 凌力尔特

LTC2945 - 宽范围 I²C 功率监视器

LTC2945 - 宽范围 I²C 功率监视器 - Linear Technology（凌力尔特）

功能描述

LTC2945 是一款轨至轨系统监视器，可测量电流、电压和功率。该器件具有一个 2.7V 至 80V 的工作范围，并包括一个用于高于 80V 之电源的分流稳压器，以在选择输入电源时提供灵活性。0V 至 80V 的电流测量范围独立于输入电源。一个准确度达 0.75% 的内置 12 位 ADC 负责测量负载电流、输入电压和一个辅助的外部电压。通过对测得的 12 位负载电流和输入电压数据进行数字乘法运算可产生一个 24 位功率值。最小值和最大值被存储起来，而一个具可编程门限的超范围提示最大限度地降低了软件轮询的需要。数据通过一个标准的 I2C 接口报告。停机模式可将功耗减低至 20μA。

LTC2945 I2C 接口包括分离的数据输入和输出引脚，以供标准或光隔离 I2C 连接之用。LTC2945-1 具有一个反相数据输出，可供负输出光隔离器配置之用。

特点

轨至轨输入范围：0V 至 80V

宽输入电源范围：2.7V 至 80V

用于 >80V 电源的分流稳压器

具 < ±0.75% 总未调整误差的 ΔΣ ADC

针对电流和电压的 12 位分辨率

内部乘法器计算 24 位功率值

可存储最小值和最大值

当超出限值时发出警报

附加的 ADC 输入监视一个外部电压

连续扫描和快照模式

具 IQ < 80μA 的停机模式

分离的 SDA 用于光隔离

采用 12 引脚 3mm x 3mm QFN 和 MSOP 封装

应用

电信基础设施

工业

汽车

消费

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC2945CMS-1#PBF	MS-12	C	$5.10	$3.57
LTC2945CMS-1#TRPBF	MS-12	C		$3.63
LTC2945CMS#PBF	MS-12	C	$5.10	$3.57
LTC2945CMS#TRPBF	MS-12	C		$3.63
LTC2945CUD-1#PBF	3x3 QFN-12	C	$5.10	$3.57
LTC2945CUD-1#TRPBF	3x3 QFN-12	C		$3.63
LTC2945CUD#PBF	3x3 QFN-12	C	$5.10	$3.57
LTC2945CUD#TRPBF	3x3 QFN-12	C		$3.63
LTC2945HMS-1#PBF	MS-12	H	$6.74	$4.72
LTC2945HMS-1#TRPBF	MS-12	H		$4.78
LTC2945HMS#PBF	MS-12	H	$6.74	$4.72
LTC2945HMS#TRPBF	MS-12	H		$4.78
LTC2945HUD-1#PBF	3x3 QFN-12	H	$6.74	$4.72
LTC2945HUD-1#TRPBF	3x3 QFN-12	H		$4.78
LTC2945HUD#PBF	3x3 QFN-12	H	$6.74	$4.72
LTC2945HUD#TRPBF	3x3 QFN-12	H		$4.78
LTC2945IMS-1#PBF	MS-12	I	$5.87	$4.11
LTC2945IMS-1#TRPBF	MS-12	I		$4.17
LTC2945IMS#PBF	MS-12	I	$5.87	$4.11
LTC2945IMS#TRPBF	MS-12	I		$4.17
LTC2945IUD-1#PBF	3x3 QFN-12	I	$5.87	$4.11
LTC2945IUD-1#TRPBF	3x3 QFN-12	I		$4.17
LTC2945IUD#PBF	3x3 QFN-12	I	$5.87	$4.11
LTC2945IUD#TRPBF	3x3 QFN-12	I		$4.17
