当前位置:Linear公司 > > 凌力尔特芯片 >> LT2940
LT2940技术文档下载:
LT2940技术文档产品手册下载
LT2940 - 典型应用图例:

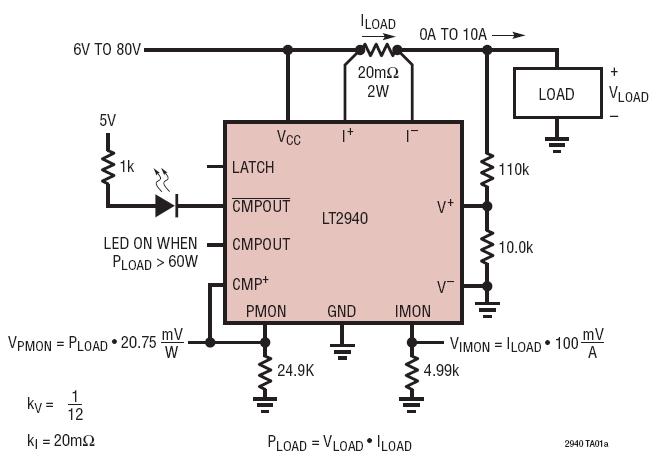

LT2940典型应用图例一

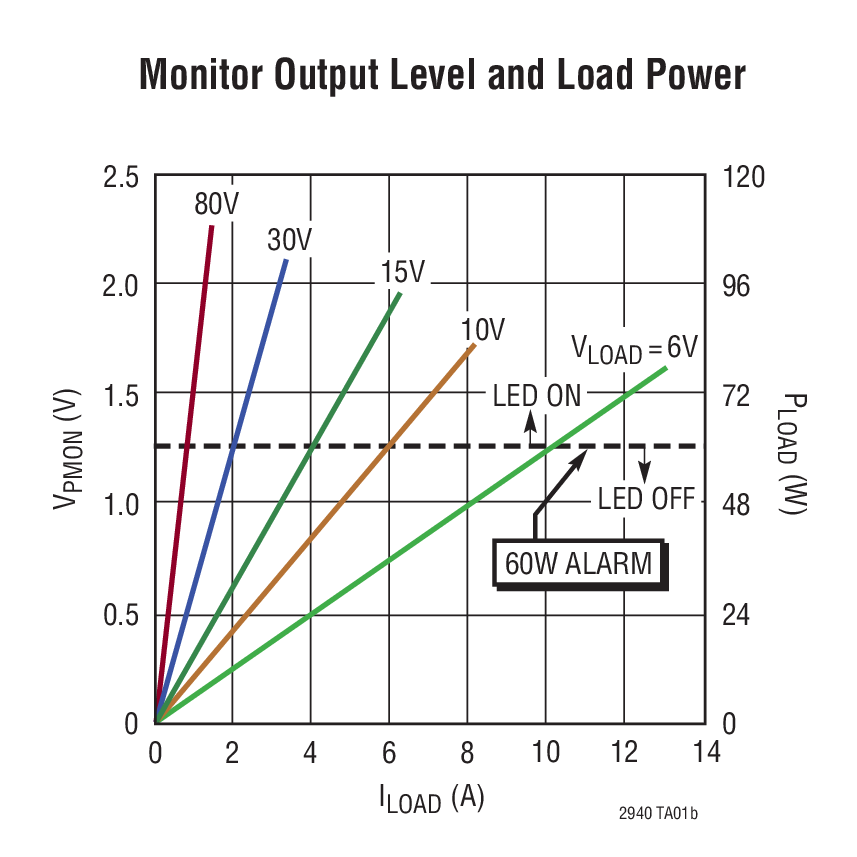

LT2940典型应用图例二
LT2940 - 封装图解:

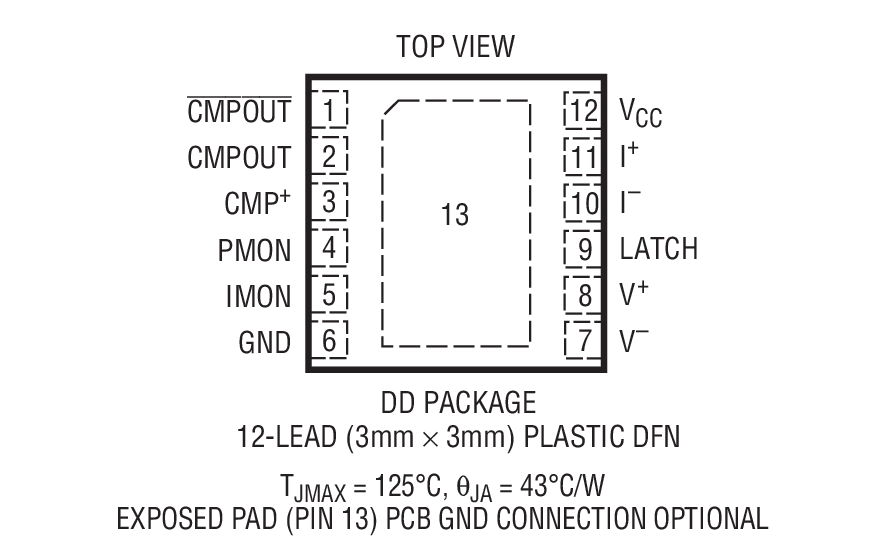

LT2940封装图解一

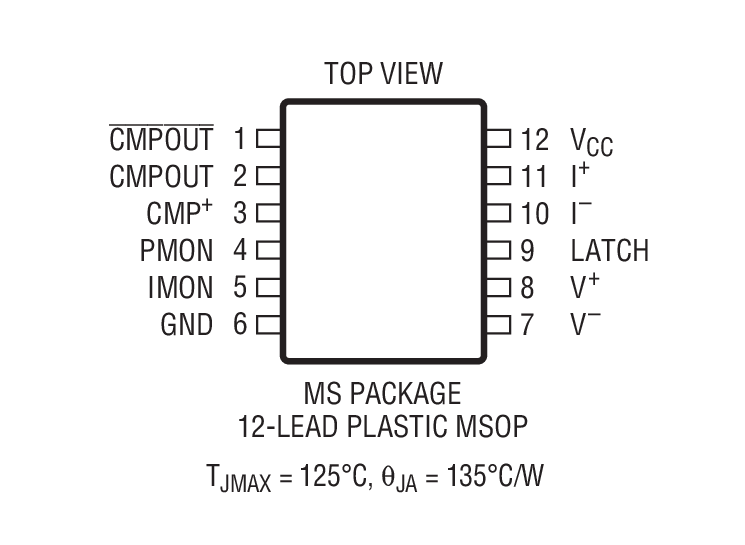

LT2940封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT2940介绍
LT2940 - LT2940是功率和电流监视器

LT2940是Linear公司的一款电源监视器产品,LT2940是功率和电流监视器,本站介绍了LT2940的封装应用图解、特点和优点、功能等,并给出了与LT2940相关的凌力尔特元器件型号供参考。

LT2940 - 功率和电流监视器

LT2940 - 功率和电流监视器 - Linear Technology(凌力尔特)

功能描述

LT2940 用于测量一个高端电流和一个差分电压,对它们进行放大并输出一个与瞬时功率成比例的电流。利用四象限乘法器和推挽输出级对双向高端电流和双极电压差进行正确的处理,从而使 LT2940 能够指示正向和反向功率通量。

一个具反相和同相集电极开路比较器输出的集成比较器使得 LT2940 成为一款完整的功率级监视器。此外,一个与检测出的高端电流成比例的输出电流还提供了电流监视功能。电流模式输出使得调节、滤波和时间积分就像选择外部电阻器和/或电容器一样简单。

特点
  • 四象限功率测量
  • ±5% 功率测量准确度
  • 4V 至 80V 高端检测,100V 最大值
  • 电流模式功率和电流输出
  • 输出带宽超过 500kHz
  • ±3% 电流测量准确度
  • 6V 至 80V 电源范围,100V 最大值
  • 反相和同相集电极开路比较器输出
  • 采用 12 引脚 DFN (3mm x 3mm) 和 12 引脚 MSOP 封装
  • 应用
  • 板级功率和电流监视
  • 线路卡和服务器功率监视
  • 功率检测电路断路器
  • 功率控制环路
  • 功率 / 能量计
  • 电池充电器测量
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT2940CDD#PBF 3x3 DFN-12 C $2.93 $2.05
    LT2940CDD#TRPBF 3x3 DFN-12 C $2.11
    LT2940CMS#PBF MS-12 C $2.93 $2.05
    LT2940CMS#TRPBF MS-12 C $2.11
    LT2940IDD#PBF 3x3 DFN-12 I $3.51 $2.46
    LT2940IDD#TRPBF 3x3 DFN-12 I $2.52
    LT2940IMS#PBF MS-12 I $3.51 $2.46
    LT2940IMS#TRPBF MS-12 I $2.52
