当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC3407-4
LTC3407-4技术文档下载：
LTC3407-4技术文档产品手册下载
LTC3407-4 - 典型应用图例：

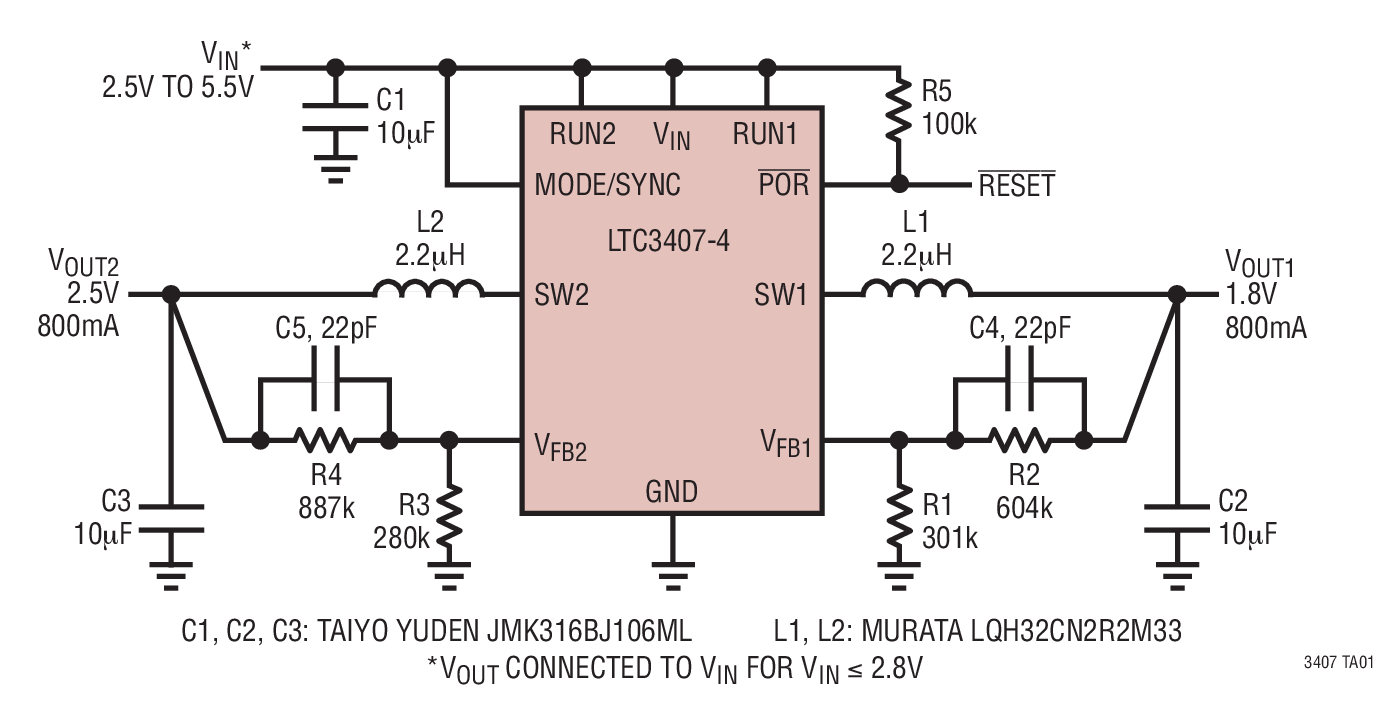

LTC3407-4典型应用图例一

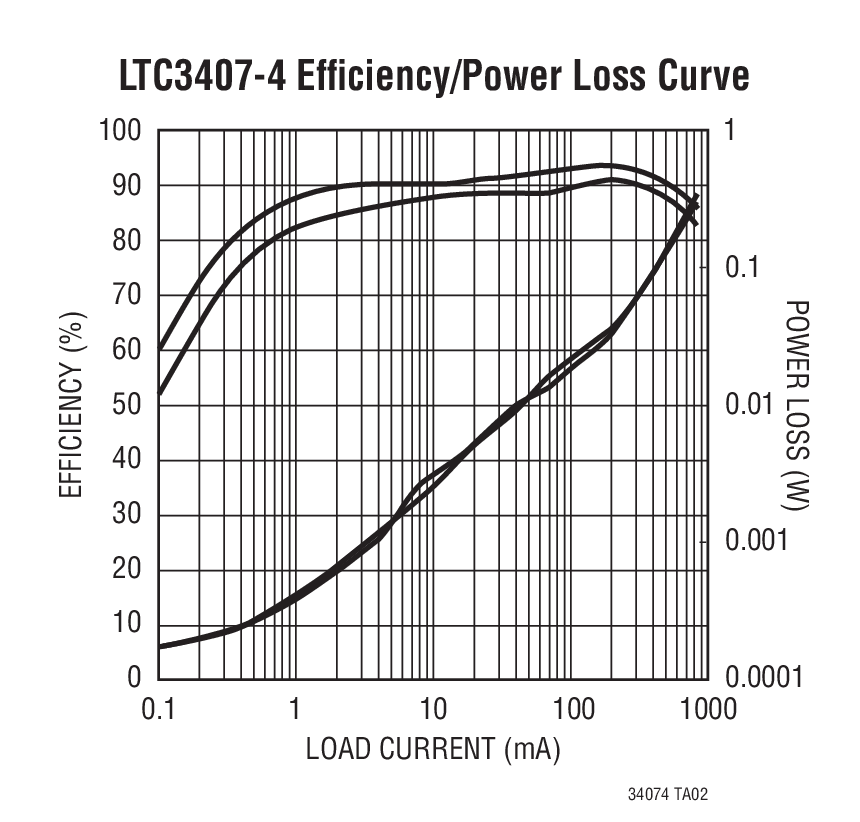

LTC3407-4典型应用图例二
LTC3407-4 - 封装图解：

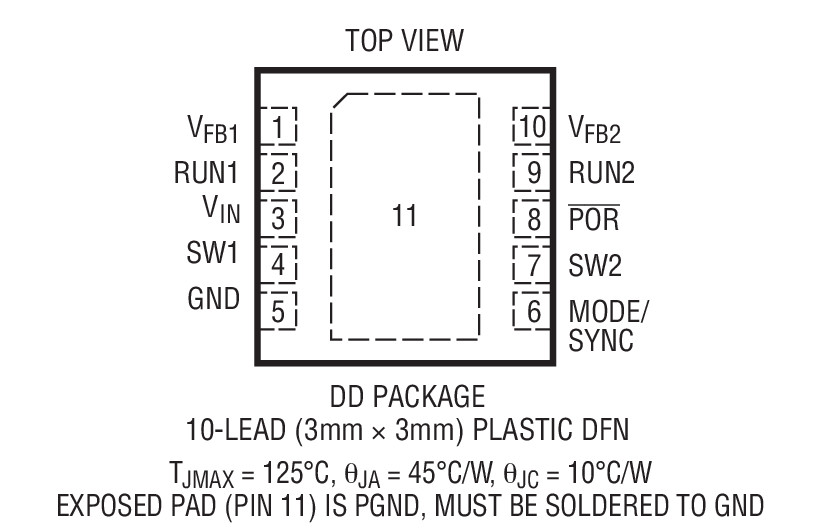

LTC3407-4封装图解一

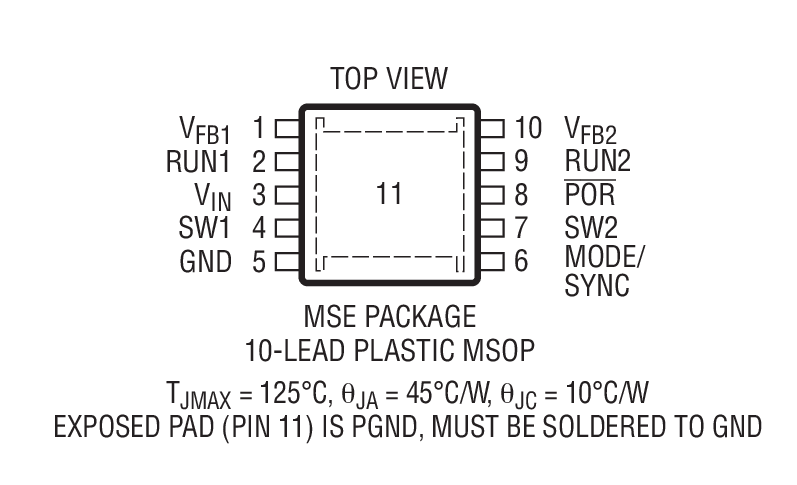

LTC3407-4封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3407-4介绍

LTC3407-4 - LTC3407-4是双路、同步、800mA、2.25MHz 降压型 DC/DC 稳压器

LTC3407-4是LINEAR凌力尔特公司的一款多输出降压产品，LTC3407-4是LTC3407-4是双路、同步、800mA、2.25MHz 降压型 DC/DC 稳压器，本站介绍了LTC3407-4的封装应用图解、特点和优点、功能等，并给出了与LTC3407-4相关的LINEAR元器件型号供参考。

LTC3407-4 - LTC3407-4是双路、同步、800mA、2.25MHz 降压型 DC/DC 稳压器 - 多输出降压 - 电源管理 - 凌力尔特

LTC3407-4 - 双路、同步、800mA、2.25MHz 降压型 DC/DC 稳压器

LTC3407-4 - 双路、同步、800mA、2.25MHz 降压型 DC/DC 稳压器 - Linear Technology（凌力尔特）

功能描述

LTC3407-4 是一款双路、恒定频率、同步降压型 DC/DC 转换器。该器件面向低功率应用，工作输入电压范围为 2.5V至 5.5V，并具有一个 2.25MHz 的恒定开关频率，因而允许采用纤巧、低成本的电容器以及高度 ≤1mm 的电感器。每个输出电压可在 0.6V 至 5V 的范围内进行调节。内部同步 0.35Ω、1.2A 电源开关可在无需使用外部肖特基二极管的情况下提供高效率。

LTC3407-4 备有一种用户可选模式输入，使得用户能够在噪声纹波与低功率效率之间进行权衡。突发模式 (Burst Mode) 操作可在轻负载条件下提供高效率，而脉冲跳跃模式则能够在轻负载条件下实现低噪声纹波。

为了进一步延长电池的使用寿命，P 沟道 MOSFET 在压降时 (100% 占空比) 连续导通，两个通道吸收的总静态电流仅为 40μA。在停机模式中，该器件的吸收电流 < 1μA。

LTC3407-4 与 LTC3407-2 完全相同，但除了减少的上电复位延时。

特点
  • 高效率：达 95%
  • 非常低的静态电流：仅 40μA
  • 2.25MHz 恒定频率操作
  • 高开关电流：每个通道为 1.2A
  • 无需肖特基二极管
  • 低接通电阻 RDS(ON) 内部开关：0.35Ω
  • 旨在获得卓越的电压和负载瞬态响应的电流模式操作
  • 短路保护
  • 低压差操作：100% 占空比
  • 超低停机电流：IQ < 1μA
  • 输出电压从 5V 至 0.6V
  • 上电复位输出
  • 可进行外部同步的振荡器
  • 小外形耐热增强型 MSOP 和 3mm x 3mm DFN 封装
    • 应用
  • PDA / 掌上型 PC
  • 数码相机
  • 蜂窝电话
  • 便携式媒体播放器
  • PC 卡
  • 无线和 DSL 调制解调器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3407EDD-4 3x3 DFN-10 E $4.21 $2.95
    LTC3407EDD-4#PBF 3x3 DFN-10 E $4.21 $2.95
    LTC3407EDD-4#TR 3x3 DFN-10 E $3.01
    LTC3407EDD-4#TRPBF 3x3 DFN-10 E $3.01
    LTC3407EMSE-4 MS-10E E $4.21 $2.95
    LTC3407EMSE-4#PBF MS-10E E $4.21 $2.95
    LTC3407EMSE-4#TR MS-10E E $3.01
    LTC3407EMSE-4#TRPBF MS-10E E $3.01
