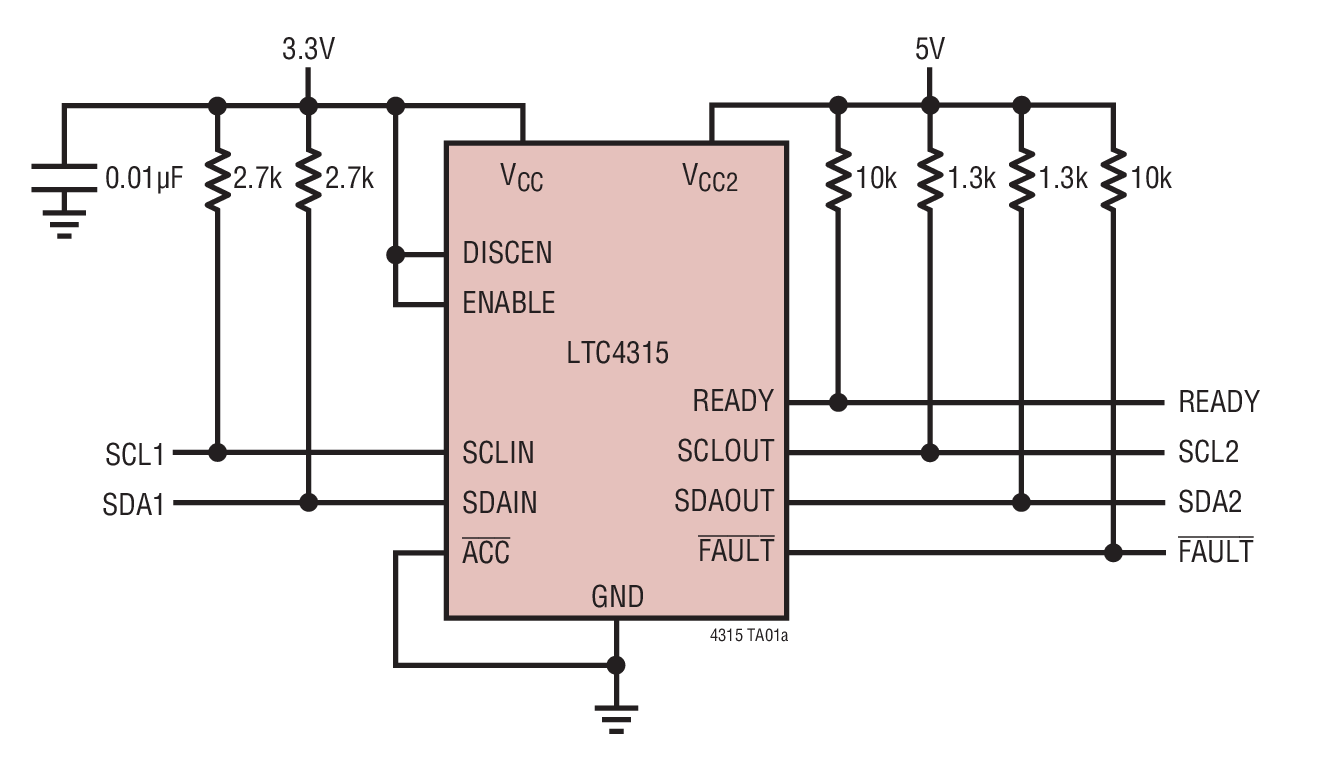

LTC4315典型应用图例一

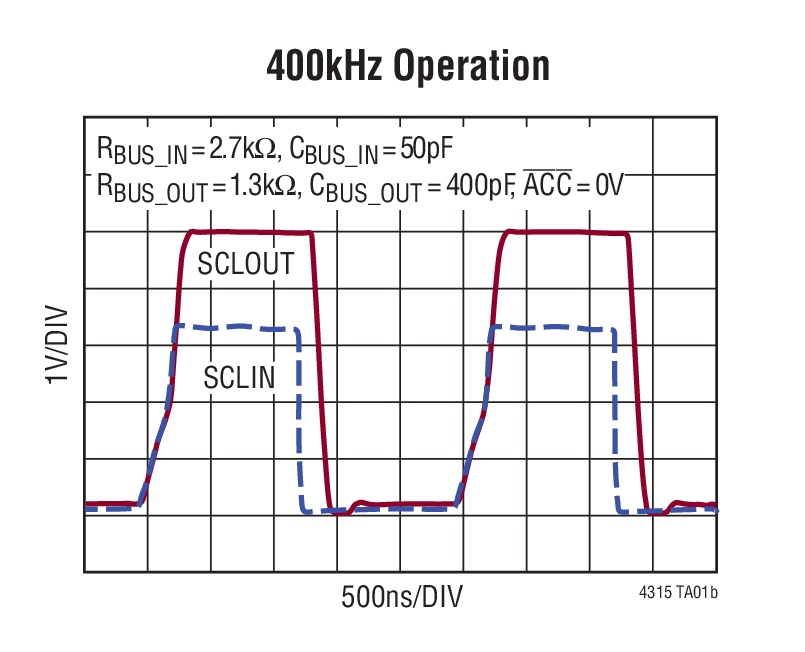

LTC4315典型应用图例二
LTC4315 - 封装图解：

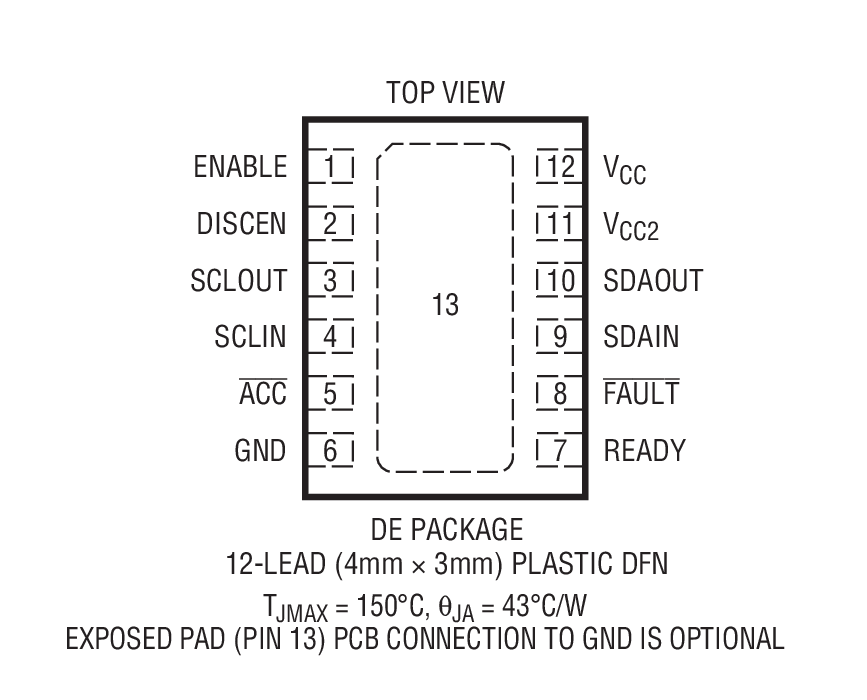

LTC4315封装图解一

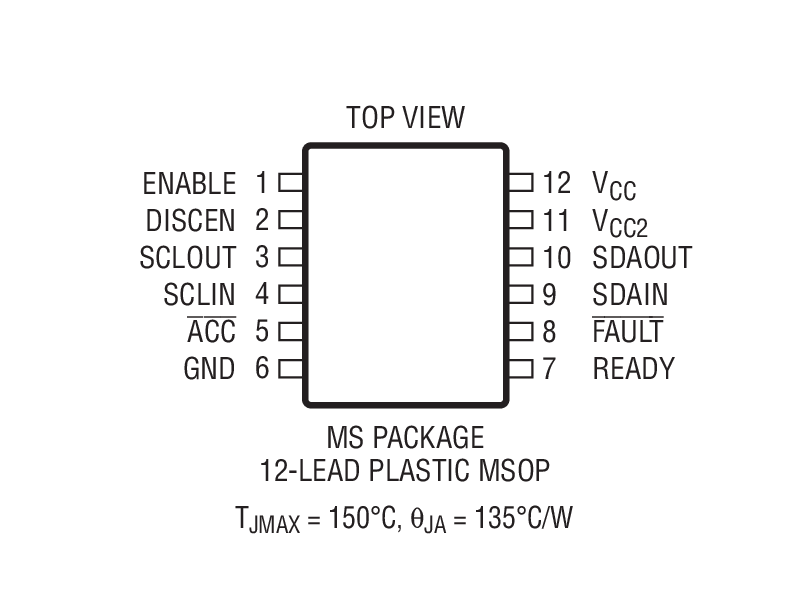

LTC4315封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC4315介绍

LTC4315 - LTC4315是具高噪声裕度的二线式总线缓冲器

LTC4315是LINEAR凌力尔特公司的一款I2C 和 SMBus 总线缓冲器和加速器产品，LTC4315是LTC4315是具高噪声裕度的二线式总线缓冲器，本站介绍了LTC4315的封装应用图解、特点和优点、功能等，并给出了与LTC4315相关的LINEAR元器件型号供参考。

LTC4315 - LTC4315是具高噪声裕度的二线式总线缓冲器 - I2C 和 SMBus 总线缓冲器和加速器 - 接口器件 - 凌力尔特

LTC4315 - 具高噪声裕度的二线式总线缓冲器

LTC4315 - 具高噪声裕度的二线式总线缓冲器 - Linear Technology（凌力尔特）

功能描述

LTC4315 是一款可热插拔型、二线式总线缓冲器，该器件提供了双向缓冲、并保持了一个低偏移电压和高噪声裕度 (在高达 0.3 • VCC 的电压下)。高噪声裕度使 LTC4315 能够与用于驱动一个高 VOL (>0.4V) 的设备实现互操作，并允许把多个 LTC4315 级联起来使用。LTC4315 支持 1.5V、1.8V、2.5V、3.3V 和 5V 总线之间的电平转换。

在插入操作期间，SDA 和 SCL 线被预先充电至 1V，以最大限度地抑制总线扰动。在 ENABLE 被确定为高电平并在 SDA 和 SCL 引脚上检测到一个停止位或总线空闲情况之后，在输入与输出之间建立连接。

如果数据和时钟在 45ms 时间里至少有一次不是同时处于高电平且 DISCEN 引脚为高电平，则将产生一个 FAULT 信号以指示一种总线被阻塞于低电平的情况，且将输入与输出断接。随后产生多达 16 个时钟脉冲，用于释放阻塞总线。一个三态 ACC 引脚负责启用具有不同强度的输入和输出侧上升时间加速器。


特点
  • 双向缓冲器增加了扇出
  • 高噪声裕度 (VIL = 0.3 • VCC)
  • 可与用于驱动一个高 VOL 的非 I2C 型设备兼容
  • 可选的上升时间加速器电流
  • 电平移位 1.5V、1.8V、2.5V、3.3V 和 5V 总线
  • 在电路板于背板上进行带电插拔操作时可防止 SDA 和 SCL 线受损
  • 阻塞总线断接和恢复
  • 与 I2C、I2C 快速模式和 SMBus 相兼容
  • ±4kV 人体模型 (HBM) ESD 坚固性
  • 未通电时 SDA、SCL 引脚呈高阻抗
  • 12 引脚 (4mm x 3mm) DFN 和 12 引脚 MSOP 封装
    • 应用
  • 电容缓冲器 / 总线扩展器
  • 带电电路板插入
  • 电信系统 (包括 ATCA)
  • 电平转换
  • PMBus
  • 服务器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC4315CDE#PBF 4x3 DFN-12 C $3.57 $2.50
    LTC4315CDE#TRPBF 4x3 DFN-12 C $2.56
    LTC4315CMS#PBF MS-12 C $3.57 $2.50
    LTC4315CMS#TRPBF MS-12 C $2.56
    LTC4315IDE#PBF 4x3 DFN-12 I $4.11 $2.88
    LTC4315IDE#TRPBF 4x3 DFN-12 I $2.94
    LTC4315IMS#PBF MS-12 I $4.11 $2.88
    LTC4315IMS#TRPBF MS-12 I $2.94
