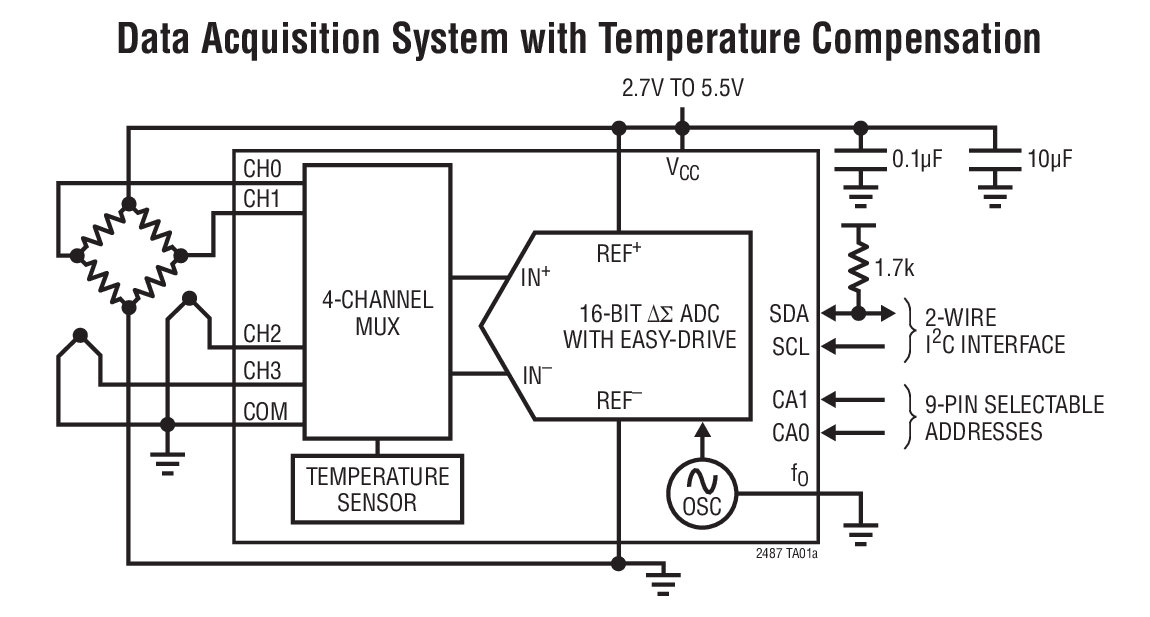

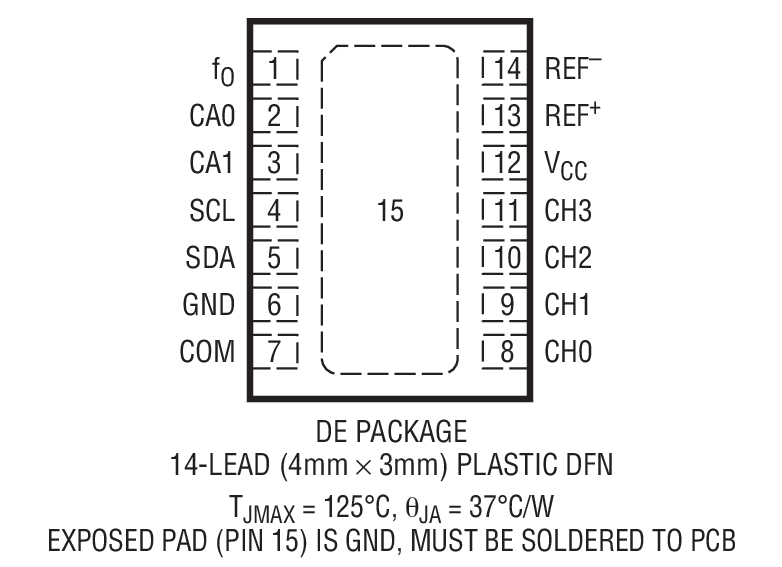

LTC2487是LINEAR凌力尔特公司的一款无延迟增量累加 ADC产品，LTC2487是LTC2487是具 PGA、Easy Drive 和 I2C 接口的 16 位、2 通道 / 4 通道 ΔΣ ADC，本站介绍了LTC2487的封装应用图解、特点和优点、功能等，并给出了与LTC2487相关的LINEAR元器件型号供参考。

LTC2487 - LTC2487是具 PGA、Easy Drive 和 I2C 接口的 16 位、2 通道 / 4 通道 ΔΣ ADC - 无延迟增量累加 ADC - 数据转换 - 凌力尔特

LTC2487 - 具 PGA、Easy Drive 和 I2C 接口的 16 位、2 通道 / 4 通道 ΔΣ ADC

LTC2487 - 具 PGA、Easy Drive 和 I2C 接口的 16 位、2 通道 / 4 通道 ΔΣ ADC - Linear Technology（凌力尔特）

功能描述

LTC2487 是一款采用 Easy Drive 技术和一个二线式、I2C 接口的 4 通道 (2 个差分通道)、16 位、无延迟量累加 (No Latency ΔΣTM) ADC。这种已获专利的采样方案通过差分输入电流的自动抵消而消除了动态输入电流误差和片内缓冲的缺点。这使得既能够保持出色 DC 准确度，同时又可对大的外部源阻抗和轨至轨输入信号直接进行数字化处理。

LTC2487 具有可编程增益、一个高准确度温度传感器和一个集成振荡器。可以对该器件进行配置，以测量一个外部信号 (从 4 个工作于单端或差分模式的模拟输入通道的组合) 或其内部温度传感器。集成温度传感器提供了 1/2ºC 的分辨率和 2ºC 的绝对准确度。可对 LTC2487 进行配置，以提供一个范围从 1 至 256 (分 8 级) 的可编程增益。

LTC2487 提供了一个很宽的共模输入范围 (0V 至 VCC)，这与基准电压无关。可以选择单端输入或差分输入的任何组合，而且，第一个转换 (在选择一个新通道之后) 是有效的。可利用多工器输出实现任选外部放大器在所有模拟输入之间的共用，而且，自动校准电路还将连续消除由这些放大器所引起的失调和漂移。

特点

多达 2 个差分输入或 4 个单端输入

Easy DriveTM 技术实现了具零差分输入电流的轨至轨输入

能够以全准确度对高阻抗传感器直接进行数字化处理

具 9 个地址和一个用于实现同步的全局地址的二线式 I2C 接口

600nV RMS 噪声

可编程增益范围：1 至 256

集成高准确度温度传感器

GND 至 VCC 输入 / 基准共模范围

可编程 50Hz、60Hz 或同时 50Hz / 60Hz 抑制模式

2ppm INL，无漏失码

1ppm 偏移和 15ppm 全标度误差
