LTC2302 - 低噪声、500ksps、单通道、12 位 ADC

LTC2302 - 低噪声、500ksps、单通道、12 位 ADC - Linear Technology（凌力尔特）

LTC2302 / LTC2306 是低噪声、500ksps、单通道/ 双通道、12 位 ADC，具有一个SPI/MICROWIRE 兼容型串行接口。这些 ADC 包括一个全差分采样及保持电路，用于降低共模噪声。内部转换时钟允许外部串行输出数据时钟 (SCK) 在任何频率至高达 40MHz 的条件下运作。

LTC2302 / LTC2306 采用单 5V 工作电源，并在 500ksps 采样速率条件下仅吸收2.8mA 电流。自动停机功能可在 1ksps 采样速率条件下把电源电流减小至 14μA。

LTC2302 / LTC2306 采用纤巧型 10 引脚 3mm x 3mm DFN 封装。低功耗和小外形尺寸使得 LTC2302 / LTC2306 非常适合于电池供电型和便携式应用，而四线式 SPI 兼容型串行接口则使这些 ADC 成为隔离型或远程数据采集系统的一种上佳选择。

12 位分辨率

500ksps 采样速率

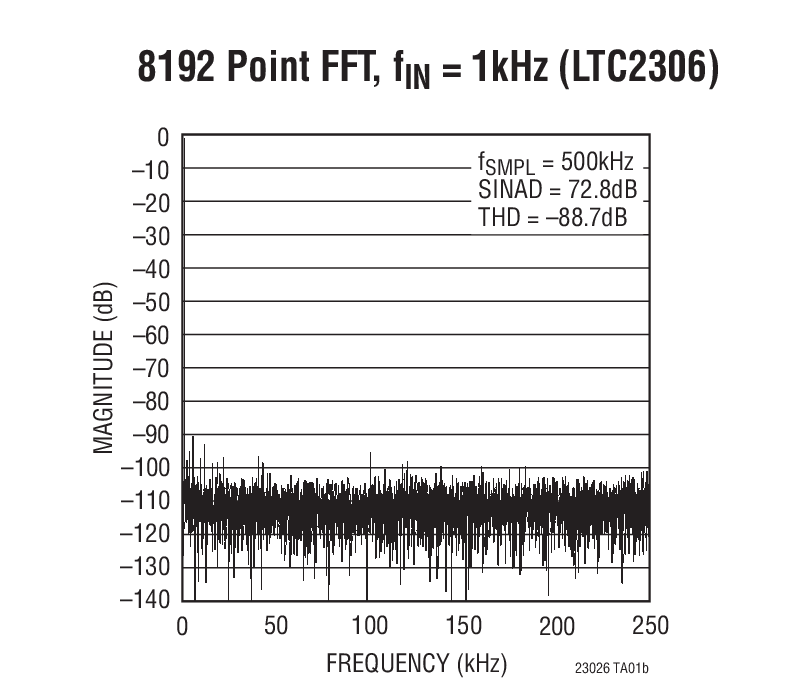

低噪声：SINAD = 72.8dB

保证无漏失码

单 5V 电源

自动停机功能可调节电源电流和采样速率

低功耗： 14mW (在 500ksps) 70μW (在 1ksps) 35μW (睡眠模式)

单通道 (LTC2302) 和双通道 (LTC2306) 版本

单极或双极输入范围 (可利用软件来选择)

内部转换时钟

SPI/MICROWIRETM 兼容型串行接口

单独的输出电源 OVDD (2.7V 至 5.25V)

软件与 LTC2308 兼容

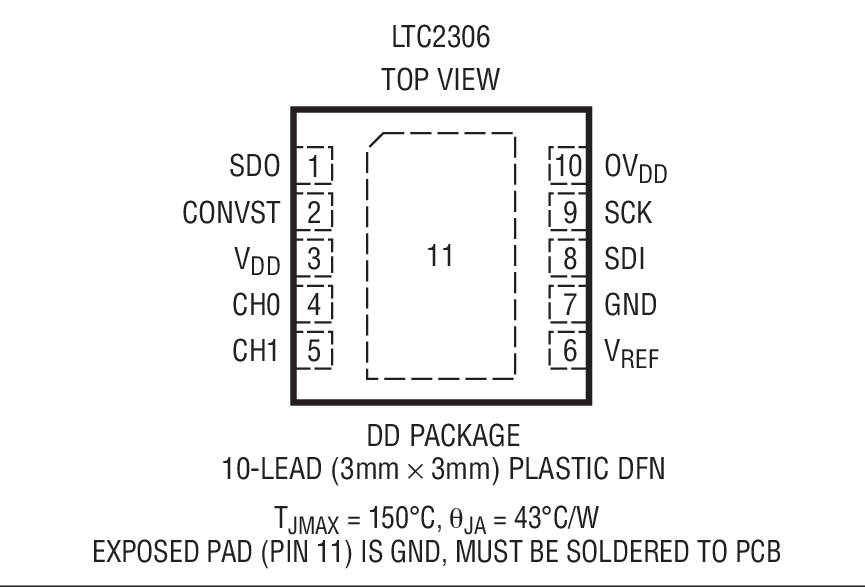

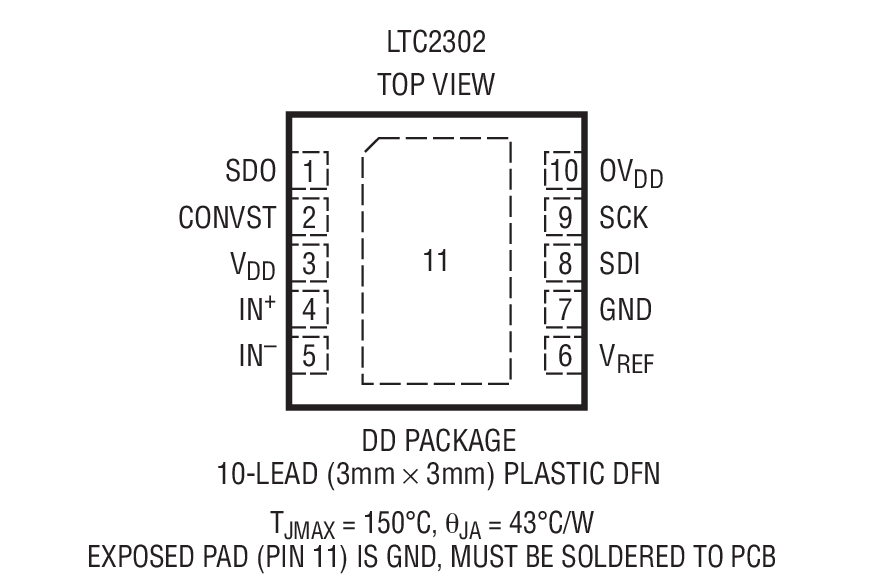

10 引脚 (3mm x 3mm) DFN 封装

高速数据采集

工业过程控制

电动机控制

加速计测量

电池供电型仪器

隔离型和/或远程数据采集

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC2302CDD#PBF	3x3 DFN-10	C	$3.00	$2.10
LTC2302CDD#TRPBF	3x3 DFN-10	C		$2.16
LTC2302IDD#PBF	3x3 DFN-10	I	$3.60	$2.52
LTC2302IDD#TRPBF	3x3 DFN-10	I		$2.58
