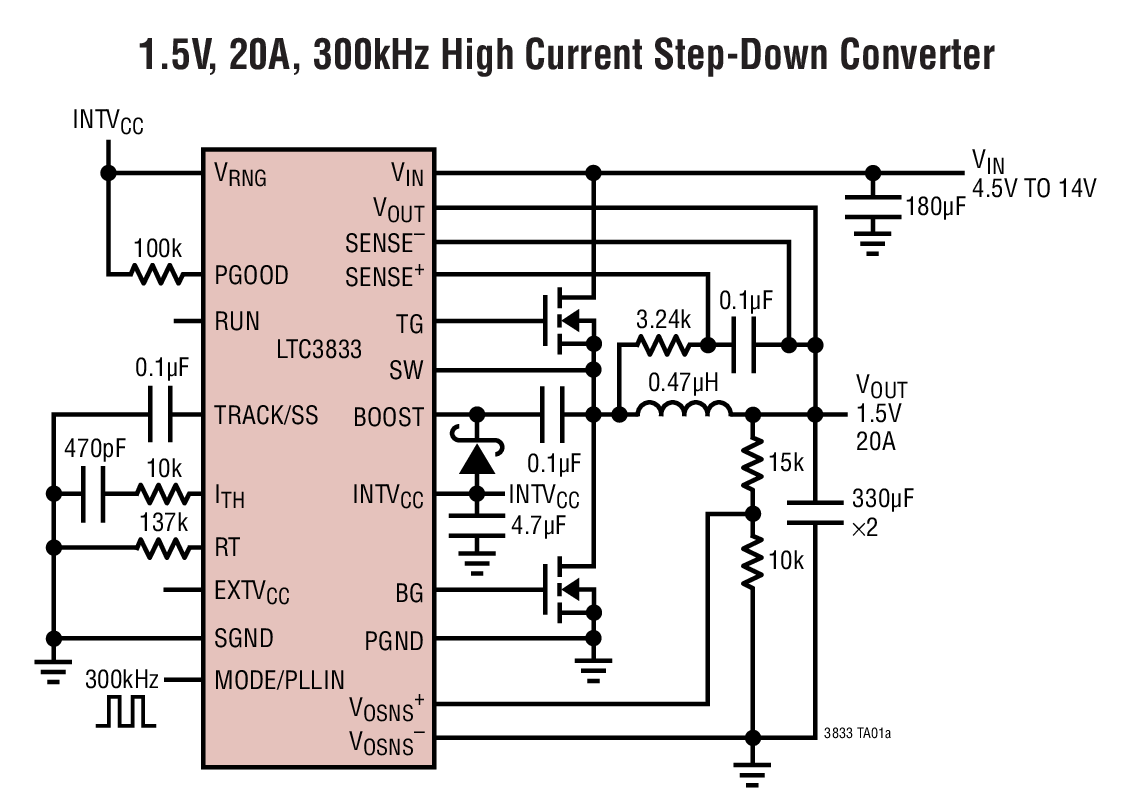

LTC3833典型应用图例一
LTC3833典型应用图例二
LTC3833 - 封装图解:

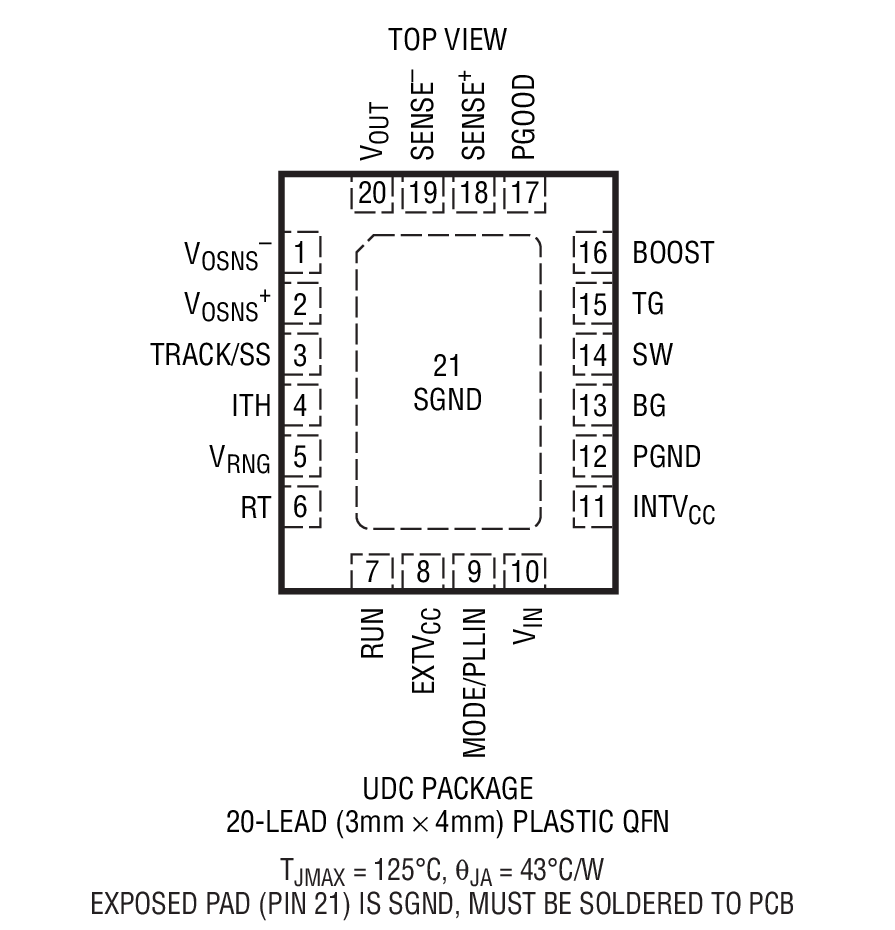

LTC3833封装图解一

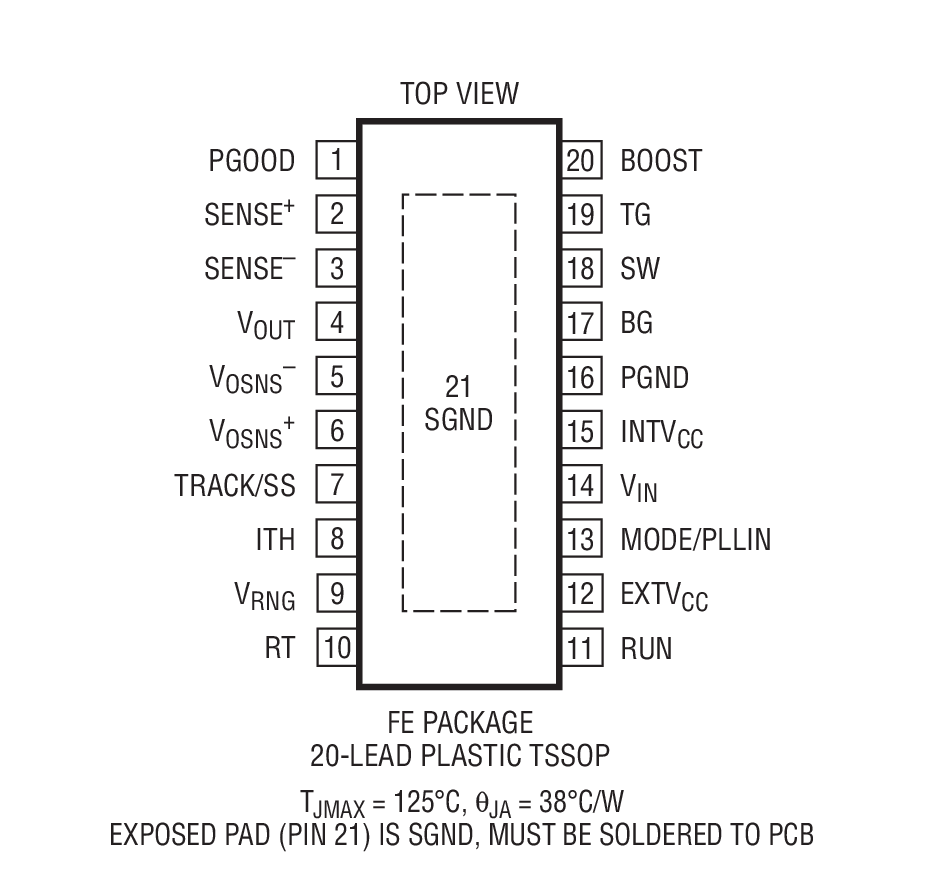

LTC3833封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC3833介绍
LTC3833 - LTC3833是具差分输出检测功能的快速、准确、降压型 DC/DC 控制器

LTC3833是Linear公司的一款外部开关电源控制器产品,LTC3833是具差分输出检测功能的快速、准确、降压型 DC/DC 控制器,本站介绍了LTC3833的封装应用图解、特点和优点、功能等,并给出了与LTC3833相关的凌力尔特元器件型号供参考。

LTC3833 - 具差分输出检测功能的快速、准确、降压型 DC/DC 控制器

LTC3833 - 具差分输出检测功能的快速、准确、降压型 DC/DC 控制器 - Linear Technology(凌力尔特)

功能描述

LTC3833 是一款面向高功率应用的同步降压型 DC/DC 开关稳压器控制器。该器件用于驱动全 N 沟道功率 MOSFET。受控接通时间谷值电流模式架构在稳态操作中实现了快速瞬态响应及恒定频率切换,这与 VIN、VOUT 和负载电流无关。

差分输出电压检测功能与一个精准型内部基准相组合,提供了 ±0.67% 输出调节准确度以及对输出终端中源自线路损失并高达 ±500mV 的偏差进行校正的能力。该器件的工作频率可利用一个外部电阻器在 200kHz 至 2MHz 之间进行设置,而对于那些对噪声和 EMI 敏感的应用则可使工作频率同步至一个外部时钟。

非常低的tON 和 tOFF 时间分别实现了接近于 0% 和接近于 100% 的占空比。这款器件可以提供可编程软起动或输出电压跟踪功能。安全功能包括输出过压保护、具折返的可编程电流限值和一个电源良好输出信号。

特点
  • 宽 VIN 范围:4.5V 至 38V
  • VOUT 范围:0.6V 至 5.5V
  • 输出准确度:在 25°C 时为 ±0.25%,在整个温度范围内为 ±0.67%
  • 差分输出检测允许高达 500mV 的线路损失
  • 快速负载瞬态响应
  • tON(MIN) = 20ns,tOFF(MIN) = 90ns
  • 受控接通时间谷值电流模式架构
  • 频率可编程范围为 200kHz 至 2MHz,而且可同步至外部时钟
  • RSENSE 或电感器 DCR 电流检测
  • 过压保护和电流限值折返
  • 电源良好输出电压监视器
  • 输出跟踪或可调软起动功能
  • 外部 VCC 输入用于旁路内部 LDO
  • 20 引脚 (3mm x 4mm) QFN 封装和 TSSOP封装
  • 应用
  • 分布式电源系统
  • 负载点转换器
  • 计算系统
  • 数据通信系统
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3833EFE#PBF TSSOP-20 E $3.79 $2.65
    LTC3833EFE#TRPBF TSSOP-20 E $2.71
    LTC3833EUDC#PBF 3x4 QFN-20 E $3.57 $2.50
    LTC3833EUDC#TRPBF 3x4 QFN-20 E $2.56
    LTC3833IFE#PBF TSSOP-20 I $4.36 $3.05
    LTC3833IFE#TRPBF TSSOP-20 I $3.11
    LTC3833IUDC#PBF 3x4 QFN-20 I $4.14 $2.90
    LTC3833IUDC#TRPBF 3x4 QFN-20 I $2.96
