当前位置:Linear公司 > > 凌力尔特芯片 >> LTC3766
LTC3766技术文档下载:
LTC3766技术文档产品手册下载
LTC3766 - 典型应用图例:

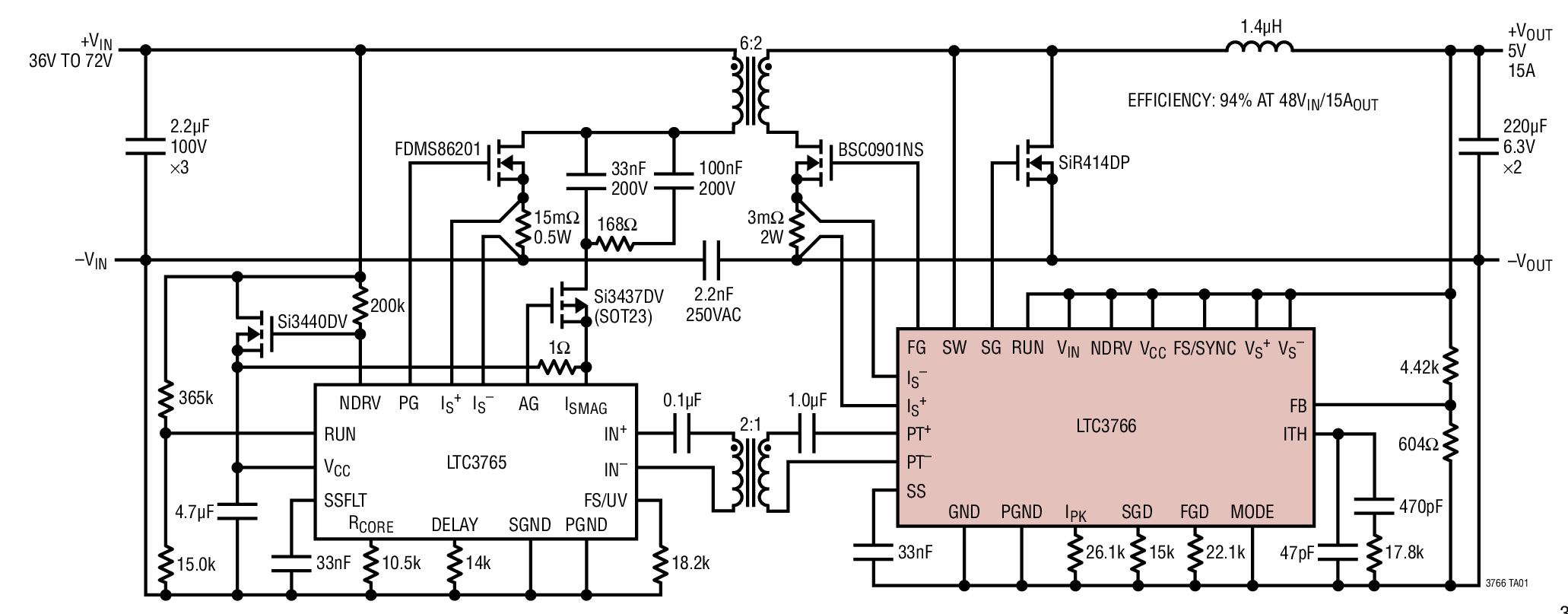

LTC3766典型应用图例一
LTC3766 - 封装图解:

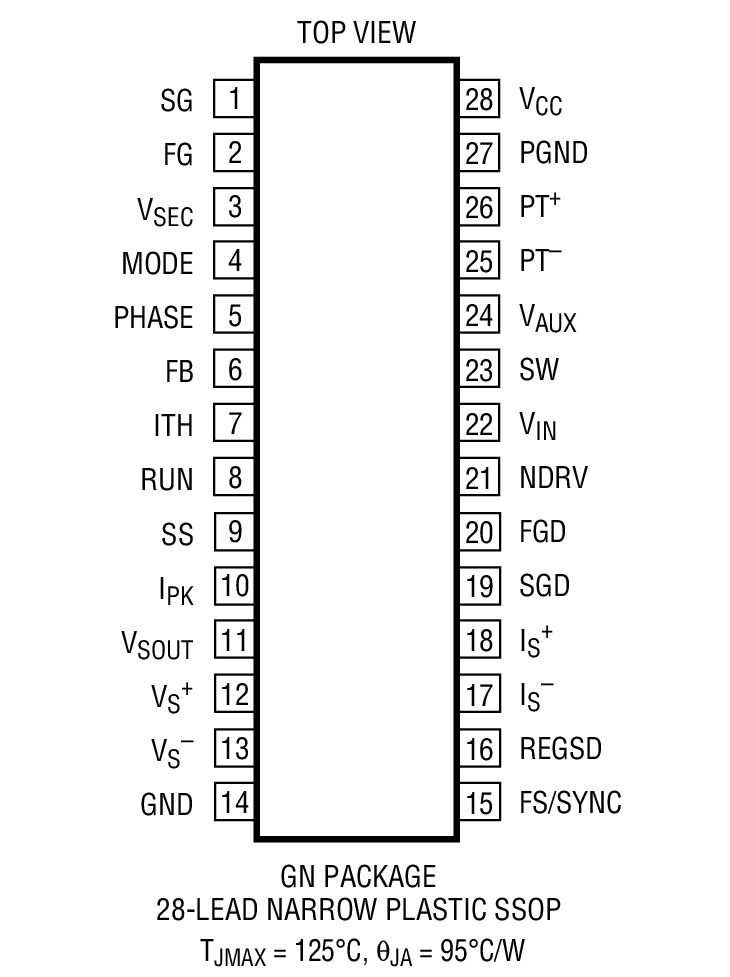

LTC3766封装图解一

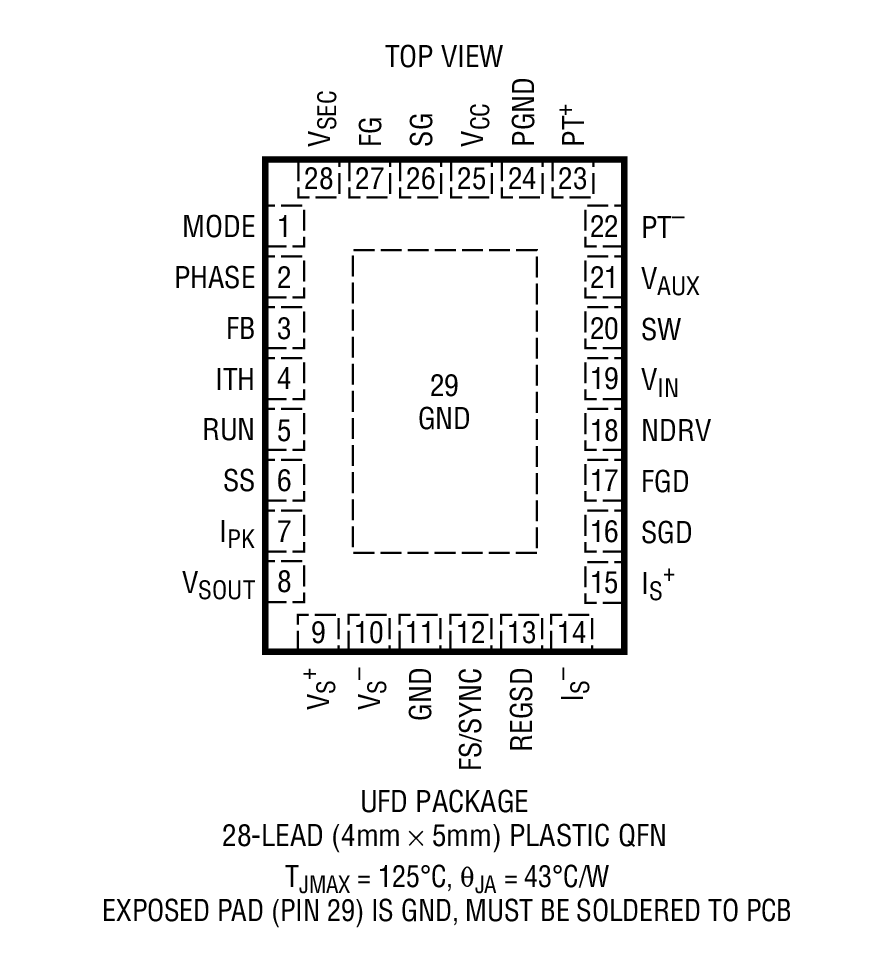

LTC3766封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC3766介绍
LTC3766 - LTC3766是高效率、副端同步正激式控制器

LTC3766是Linear公司的一款反激式、正激式和隔离式控制器产品,LTC3766是高效率、副端同步正激式控制器,本站介绍了LTC3766的封装应用图解、特点和优点、功能等,并给出了与LTC3766相关的凌力尔特元器件型号供参考。

LTC3766 - 高效率、副端同步正激式控制器

LTC3766 - 高效率、副端同步正激式控制器 - Linear Technology(凌力尔特)

功能描述

LTC3766 是一款具多相操作能力的副端控制器,适用于同步正激式转换器。当与 LTC3765 有源箝位正激式控制器及栅极驱动器配合使用时,该器件可造就一款完整的隔离式电源,这种电源把多相操作的能力与副端控制的速度很好地结合在了一起。

LTC3766 专为简化有源箝位正激式转换器的设计而设计。通过与 LTC3765 配合使用,LTC3766 可构成一款坚固型自起动转换器,从而免除了增设副端控制应用中常用的单独偏置稳压器的需要。一个精准的电流限值与至预偏置负载的干净启动电压相组合,使得 LTC3766 成为高功率电池充电器应用的绝佳选择。

LTC3766 拥有丰富的远端采样及输出保护功能,而 Direct Flux Limit 则可确保在不牺牲瞬态响应性能的情况下阻止变压器饱和现象的发生。另外,该器件还内置了一个线性稳压控制器和内部旁路 LDO,用于简化副端偏置电压的产生。


特点
  • Direct Flux LimitTM 可确保不会发生饱和
  • 快速和准确的平均电流限制
  • 可向预偏置输出提供干净的启动电压
  • 用于实现快速瞬态响应的副端控制
  • 简单的自起动架构
  • 同步 MOSFET 反向电流限制
  • 多相 (PolyPhase) 操作简化了高功率设计
  • 真正的远端采样差分放大器
  • 远端采样反向保护
  • 高电压线性稳压控制器
  • 内部 LDO 从 VOUT 给栅极驱动器供电
  • 过热 / 过压保护
  • 扁平 4mm x 5mm QFN 封装和窄体 28 引脚 SSOP 封装
  • 应用
  • 隔离式 48V 电信系统
  • 隔离式电池充电器
  • 汽车及军用系统
  • 工业、航空电子及重型设备
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3766EGN#PBF SSOP-28 E $5.54 $3.88
    LTC3766EGN#TRPBF SSOP-28 E $3.94
    LTC3766EUFD#PBF 4x5 QFN-28 E $5.54 $3.88
    LTC3766EUFD#TRPBF 4x5 QFN-28 E $3.94
    LTC3766HGN#PBF SSOP-28 H $6.54 $4.58
    LTC3766HGN#TRPBF SSOP-28 H $4.64
    LTC3766HUFD#PBF 4x5 QFN-28 H $6.54 $4.58
    LTC3766HUFD#TRPBF 4x5 QFN-28 H $4.64
    LTC3766IGN#PBF SSOP-28 I $6.11 $4.28
    LTC3766IGN#TRPBF SSOP-28 I $4.34
    LTC3766IUFD#PBF 4x5 QFN-28 I $6.11 $4.28
    LTC3766IUFD#TRPBF 4x5 QFN-28 I $4.34
    LTC3766MPGN#PBF SSOP-28 MP $16.51 $11.56
    LTC3766MPGN#TRPBF SSOP-28 MP $11.62
    LTC3766MPUFD#PBF 4x5 QFN-28 MP $16.51 $11.56
    LTC3766MPUFD#TRPBF 4x5 QFN-28 MP $11.62
