VRG8663 - 具可调电流限值的负稳压器

RH1185MK - 具可调电流限值的负稳压器 - Linear Technology（凌力尔特）

功能描述

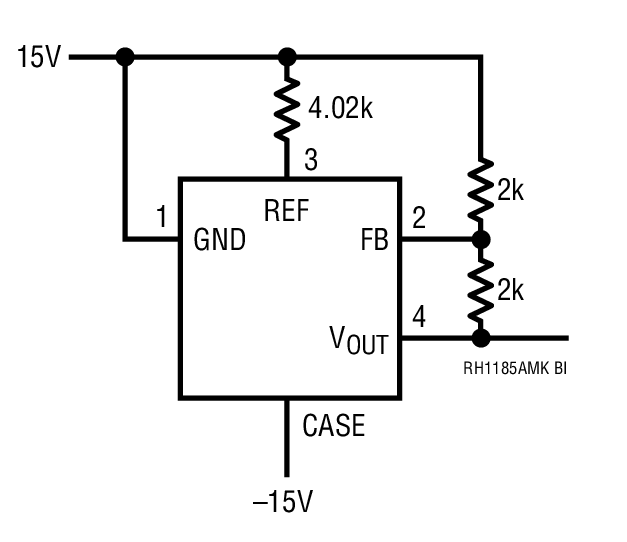

RH1185 是一款具有可调电流限值和远端采样能力的 3A 低压差稳压器。它可被用作一个具浮置输入的正稳压器或一个具接地输入的标准负稳压器。输出电压范围为 2.5V 至 25V，并具有准确度达 ±1% 的内部基准电压。

RH1185 采用一个饱和限制 NPN 晶体管作为传输元件。这种结构提供了 FET 传输元件的线性压降特性，并显著地缩小了芯片面积。通过采用特殊的抗饱和电路 (它负责调节基极驱动，以跟踪负载电流) 保持了高效率。

接通电阻通常为 0.25Ω。准确的电流限值利用单个 1/8W 外部电阻器来设置，其范围为 0A 至 3A。其次，固定内部限制电路负责防止在编程电流意外超出规定范围的情况下产生破坏性电流。稳压器输出的关断在编程电流小于 8μA 时得到保证，从而实现了输出电压的外部逻辑控制。

RH1185 具备先前面市的凌力尔特稳压器的所有保护功能，包括功率限制和热停机。

特点

输入电压 …… 35V

输入-输出差分电压 …… 30V

FB 电压 …… 7V

REF 电压 …… 7V

输出电压 …… 30V

输出反向电压 …… 2V

工作环境温度范围 …… -55℃ 至 125℃

工作结温范围控制部分 …… -55℃ 至 150℃ 功率晶体管部分 …… -55℃ 至 175℃

贮存温度范围 …… -65℃ 至 150℃

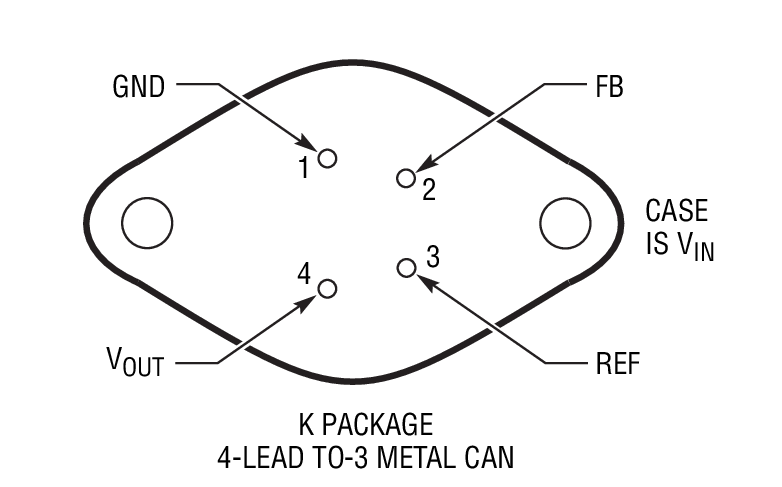

结点至外壳热阻 TO-3 控制区域 …… 1℃/W 功率晶体管 …… 3℃/W

引脚温度 (焊接时间 10 秒) …… 300℃
