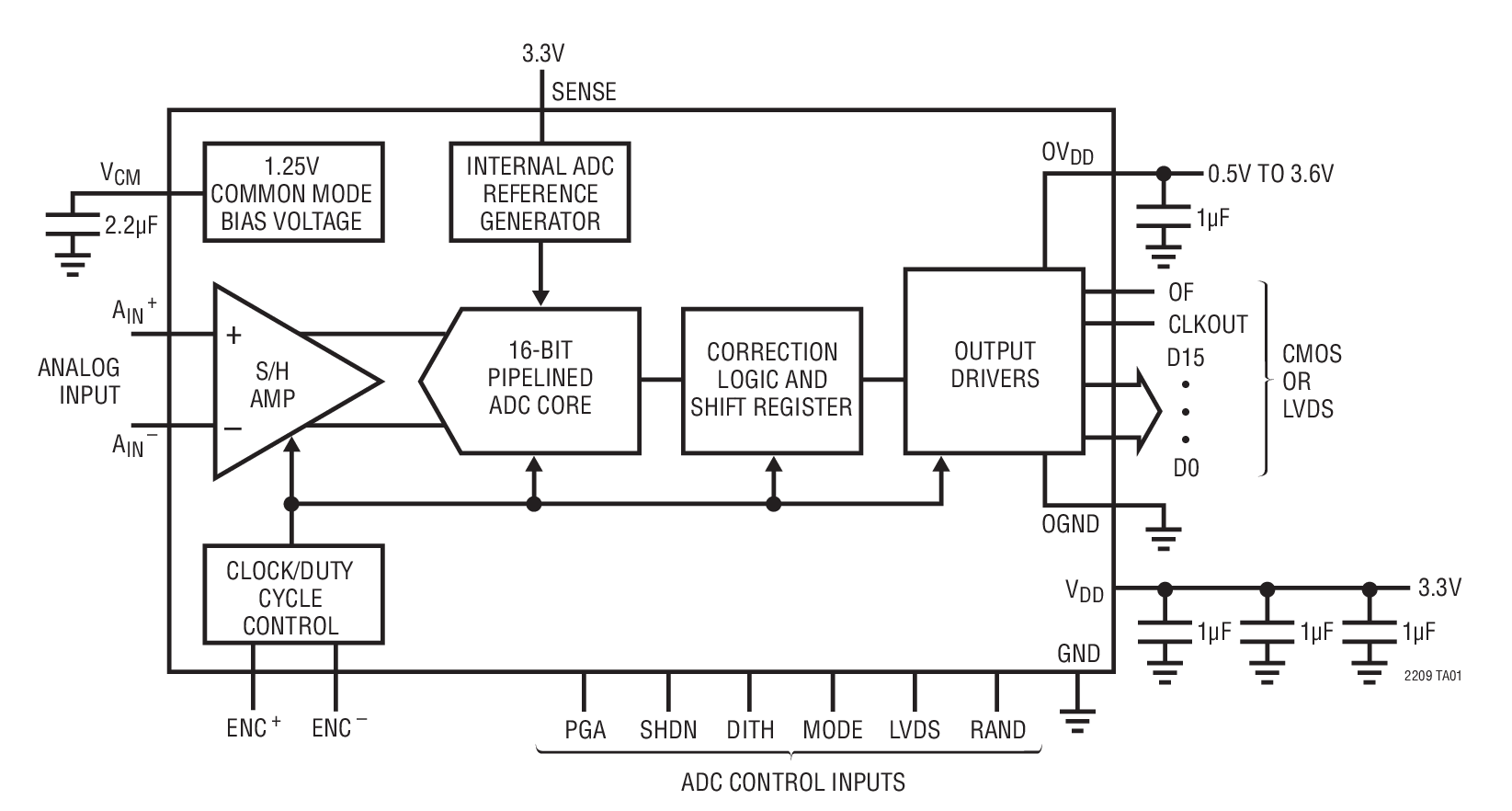

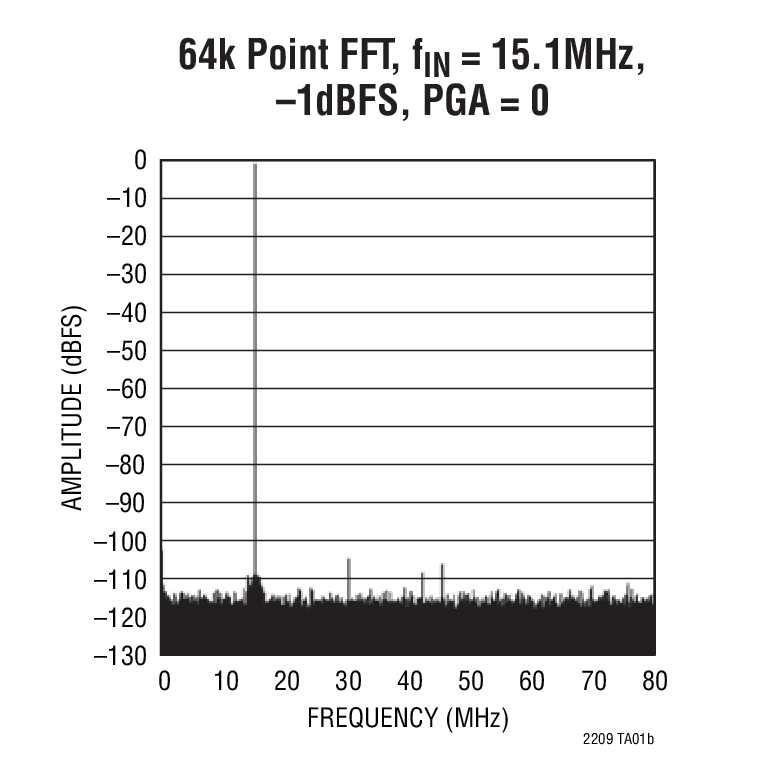

LTC2209 - 典型应用图例：

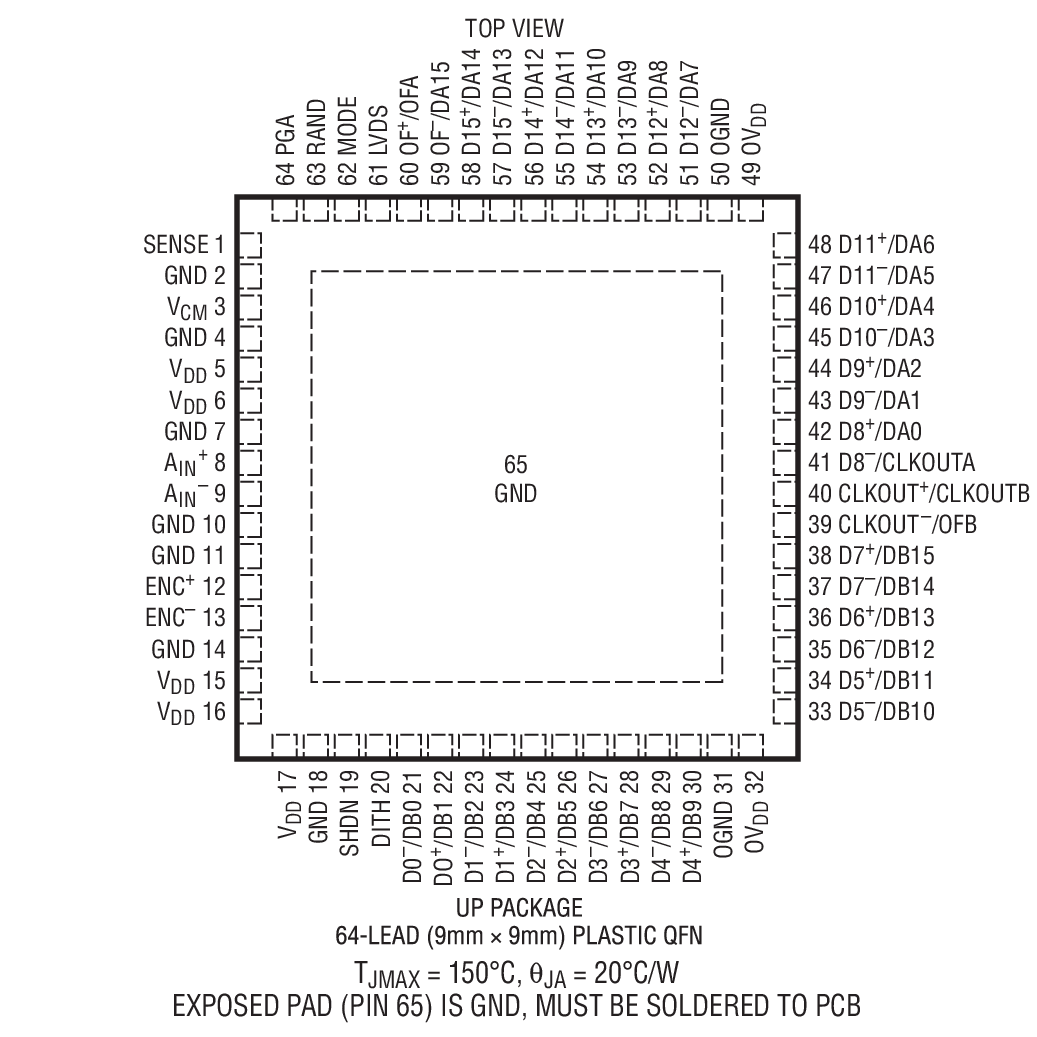

LTC2209 - 封装图解：
LINEAR凌力尔特芯片：
- LTC2935CDC-4#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 监控器
- LTC1418IG#TRPBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LTC3637EDHC#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- DC2044A - 开发板，套件，编程器 > 评估板 > 评估和演示板及套件
- LTC2364HMS-16#TRPBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LT1178IN8#PBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- DC1989A-A - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
- LTC1864AIMS8#TRPBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LTC2873IUFD#TRPBF - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
- DC480A-D - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
- LT1171HVCT#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- DC2258A - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
- LT6200IS8-10#TRPBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC2636HDE-HZ12#TRPBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- DC1401A - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
- LTC6992CDCB-4#TRMPBF - 集成电路（IC） > 时钟/定时 > 可编程定时器和振荡器
- LTM4622AEY#PBF - 板安装电源 > 直流转换器
- LT3009ESC8-1.2#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LT1959IR#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC2321IUFD-14#PBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
LTC2209 - LTC2209是16 位、160Msps ADC
LTC2209是LINEAR凌力尔特公司的一款高速 ADC产品，LTC2209是LTC2209是16 位、160Msps ADC，本站介绍了LTC2209的封装应用图解、特点和优点、功能等，并给出了与LTC2209相关的LINEAR元器件型号供参考。
LTC2209 - LTC2209是16 位、160Msps ADC - 高速 ADC - 数据转换 - 凌力尔特
LTC2209 - 16 位、160Msps ADC
LTC2209 - 16 位、160Msps ADC - Linear Technology（凌力尔特）
功能描述
LTC2209 是一款 160Msps、16 位 A/D 转换器，专为对具有高达 700MHz 输入频率的高频、宽动态范围信号进行数字化处理而设计。可利用 PGA 前端对该 ADC 的输入范围实施优化。
LTC2209 非常适合于要求苛刻的通信应用，其 AC 性能包括 77.3dBFS 噪声层和 100dB 无寄生动态范围 (SFDR)。70fsRMS 的超低抖动实现了高输入频率的欠采样和卓越的噪声性能。最大 DC 规格包括 ±5.5LSB INL、±1LSB DNL (无漏失码)。
数字输出可以是差分 LVDS 或单端 CMOS。CMOS 输出有两种格式选项：以全数据速率运行的单根总线或以半数据速率运行的多路分工总线。一个单独的输出电源允许 CMOS 输出摆幅在 0.5V 至 3.6V 的范围内变化。
可以利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC+ 和 ENC– 输入进行差分或单端驱动。一个可选的时钟占空比稳定器在全速和各种时钟占空比条件下实现了高性能。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LTC2209CUP | 9x9 QFN-64 | C | $103.57 | $72.50 |
| LTC2209CUP#PBF | 9x9 QFN-64 | C | $103.57 | $72.50 |
| LTC2209CUP#TR | 9x9 QFN-64 | C | $72.60 | |
| LTC2209CUP#TRPBF | 9x9 QFN-64 | C | $72.60 | |
| LTC2209IUP | 9x9 QFN-64 | I | $124.29 | $87.00 |
| LTC2209IUP#PBF | 9x9 QFN-64 | I | $124.29 | $87.00 |
| LTC2209IUP#TR | 9x9 QFN-64 | I | $87.10 | |
| LTC2209IUP#TRPBF | 9x9 QFN-64 | I | $87.10 |
