LTC2367-16技术文档下载:
LTC2367-16技术文档产品手册下载
LTC2367-16 - 典型应用图例:

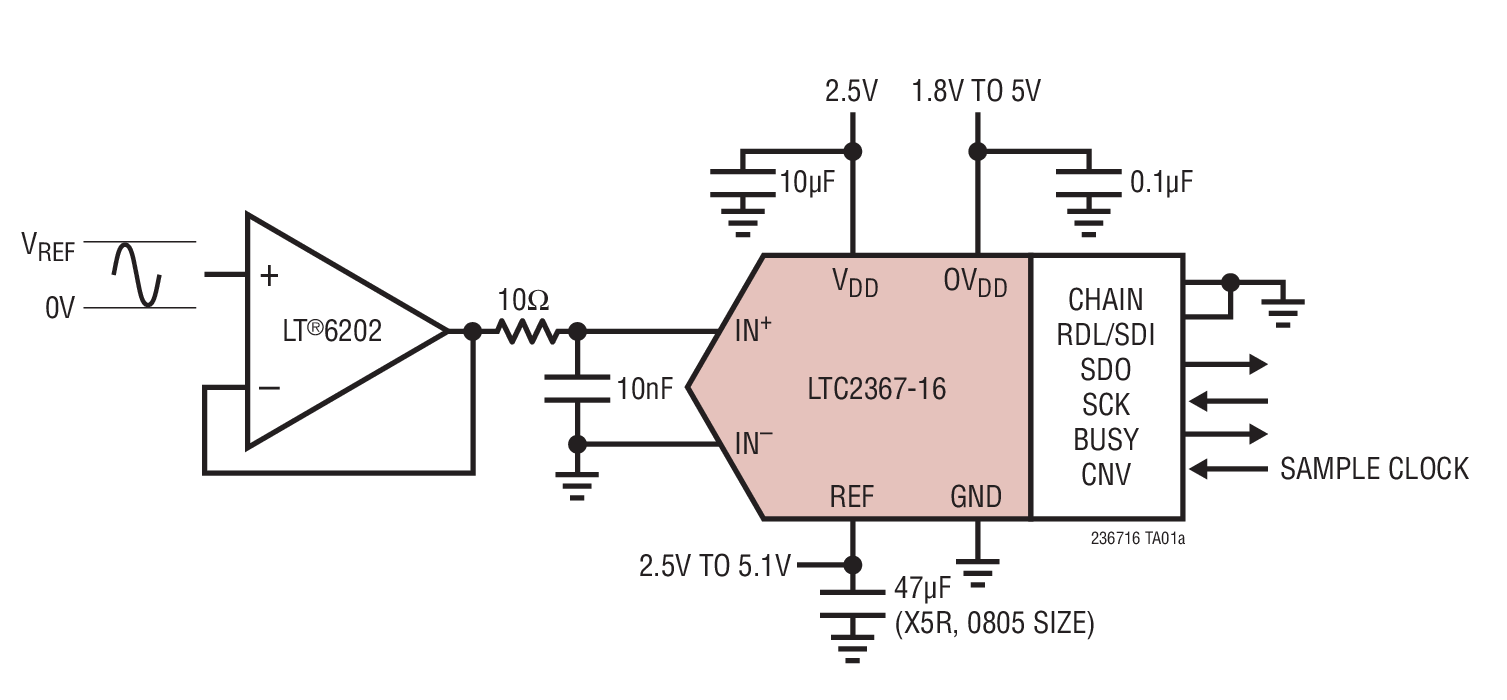

LTC2367-16典型应用图例一

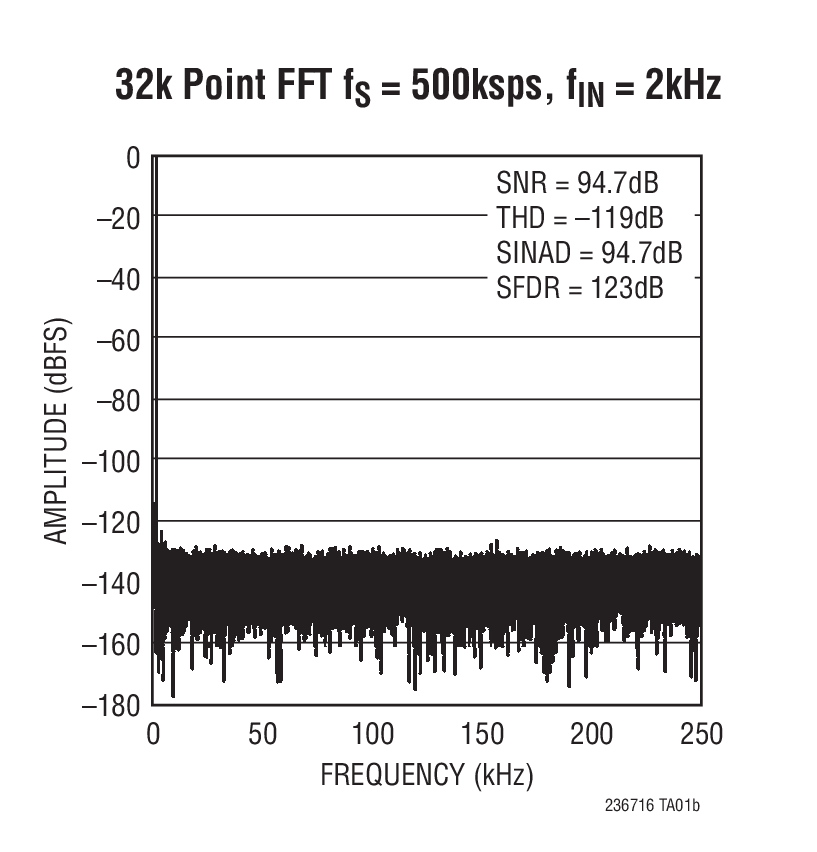

LTC2367-16典型应用图例二
LTC2367-16 - 封装图解:

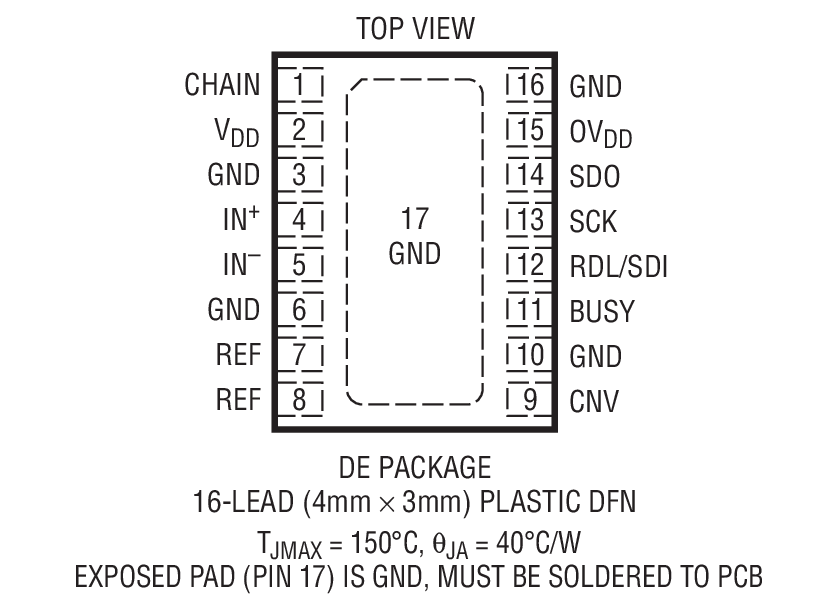

LTC2367-16封装图解一

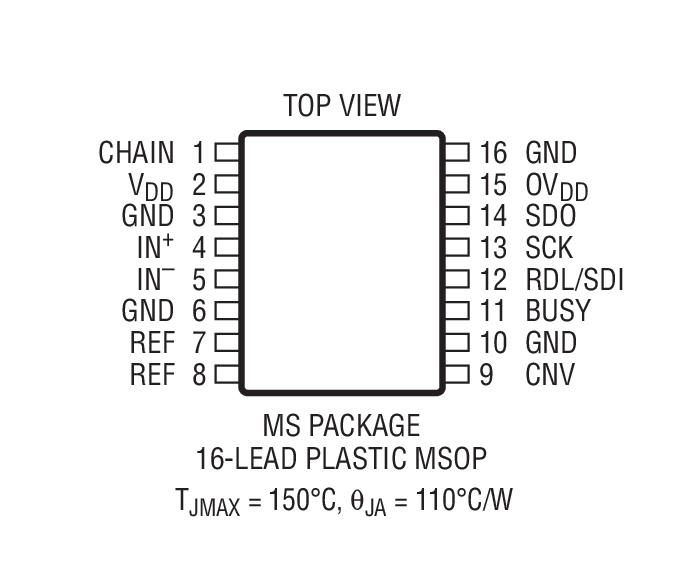

LTC2367-16封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC2367-16介绍
LTC2367-16 - LTC2367-16是具 94.7dB SNR 的 16 位、500ksps、伪差分单极性 SAR ADC

LTC2367-16是Linear公司的一款通用型 SAR ADC产品,LTC2367-16是具 94.7dB SNR 的 16 位、500ksps、伪差分单极性 SAR ADC,本站介绍了LTC2367-16的封装应用图解、特点和优点、功能等,并给出了与LTC2367-16相关的凌力尔特元器件型号供参考。

LTC2367-16 - 具 94.7dB SNR 的 16 位、500ksps、伪差分单极性 SAR ADC

LTC2367-16 - 具 94.7dB SNR 的 16 位、500ksps、伪差分单极性 SAR ADC - Linear Technology(凌力尔特)

功能描述

LTC2367-16 是一款低噪声、低功率、高速 16 位逐次逼近型寄存器 (SAR) ADC。LTC2367-16 采用单 2.5V 工作电源,具有 0V 至 VREF 的伪差分单极性输入范围和 2.5V 至 5.1V 的 VREF 范围。LTC2367-16 仅消耗 6.8mW 功率,并实现 ±0.75LSB INL (最大值)、无漏失码 (在 16 位) 和 94.7dB SNR。

LTC2367-16 具有一个支持 1.8V、2.5V、3.3V 和 5V 逻辑的高速 SPI 兼容型串行接口,同时还拥有一种菊链模式。500ksps 的高吞吐速率和无周期延迟特性使 LTC2367-16 成为众多高速应用的理想选择。一个内部振荡器负责设定转换时间,从而缓解了外部定时方面的考虑。LTC2367-16 在转换操作之间自动断电,从而减低了随采样速率而调节的功耗。

特点
  • 500ksps 吞吐速率
  • ±0.75LSB INL (最大值)
  • 保证 16 位,无漏失码
  • 低功率:6.8mW (在 500ksps)、6.8μW (在 500sps)
  • 在 fIN = 2kHz 时 94.7dB SNR (典型值)
  • 在 fIN = 2kHz时 -119dB THD (典型值)
  • 保证运作至 125°C
  • 2.5V 电源
  • 伪差分单极性输入范围:0V 至 VREF
  • VREF 输入范围:2.5V 至 5.1V
  • 无流水线延迟,无周期延迟
  • 1.8V 至 5V I/O 电压
  • 具菊链模式的 SPI 兼容型串行 I/O
  • 内部转换时钟
  • 16 引脚 MSOP 封装和 4mm x 3mm DFN 封装
  • 应用
  • 医疗成像
  • 高速数据采集
  • 便携式或紧凑型仪表
  • 工业过程控制
  • 低功率电池供电型仪表
  • ATE (自动测试设备)
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2367CDE-16#PBF 4x3 DFN-16 C $15.64 $10.95
    LTC2367CDE-16#TRPBF 4x3 DFN-16 C $15.70 $11.01
    LTC2367CMS-16#PBF MS-16 C $15.64 $10.95
    LTC2367CMS-16#TRPBF MS-16 C $15.70 $11.01
    LTC2367HMS-16#PBF MS-16 H $20.69 $14.48
    LTC2367HMS-16#TRPBF MS-16 H $20.75 $14.54
    LTC2367IDE-16#PBF 4x3 DFN-16 I $17.99 $12.59
    LTC2367IDE-16#TRPBF 4x3 DFN-16 I $18.05 $12.65
    LTC2367IMS-16#PBF MS-16 I $17.99 $12.59
    LTC2367IMS-16#TRPBF MS-16 I $18.05 $12.65
