当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC2960
LTC2960技术文档下载：
LTC2960技术文档产品手册下载
LTC2960 - 典型应用图例：

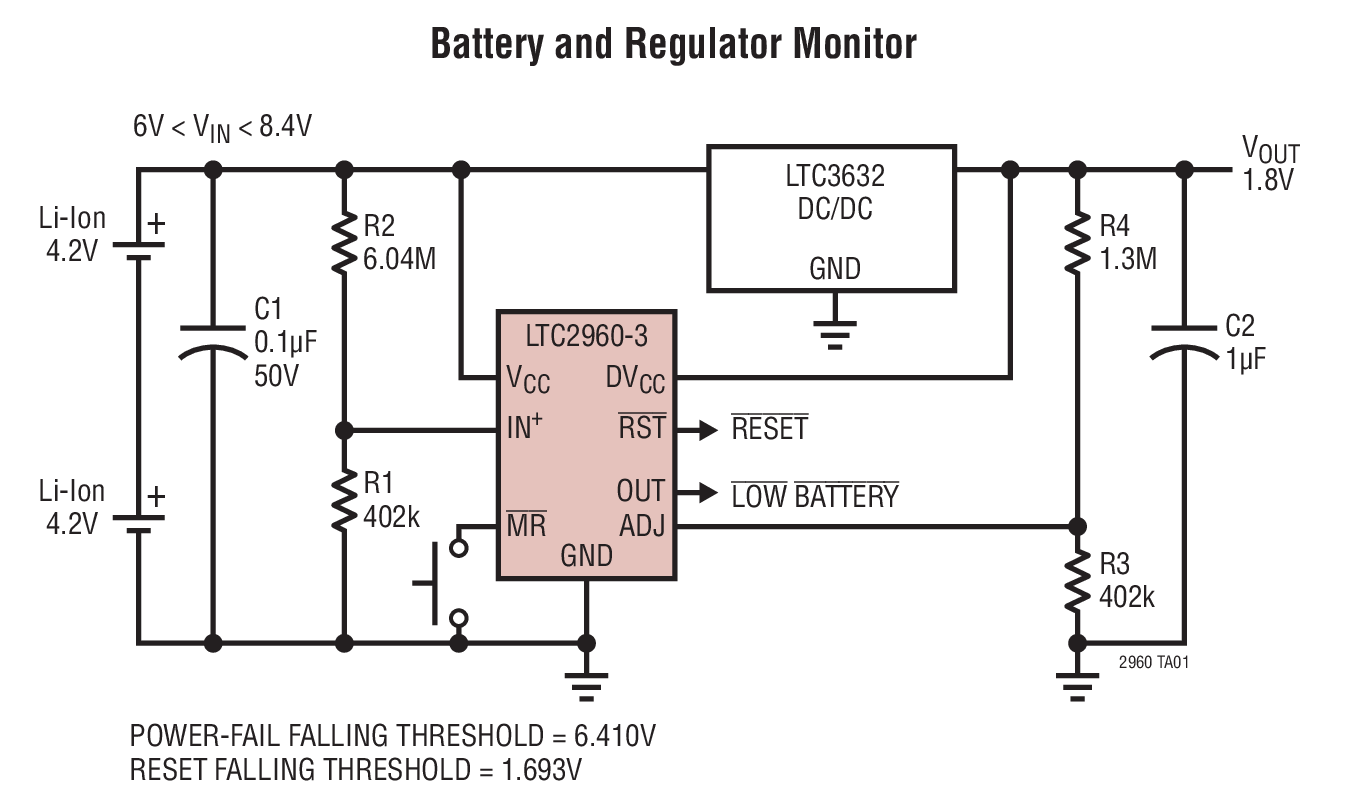

LTC2960典型应用图例一

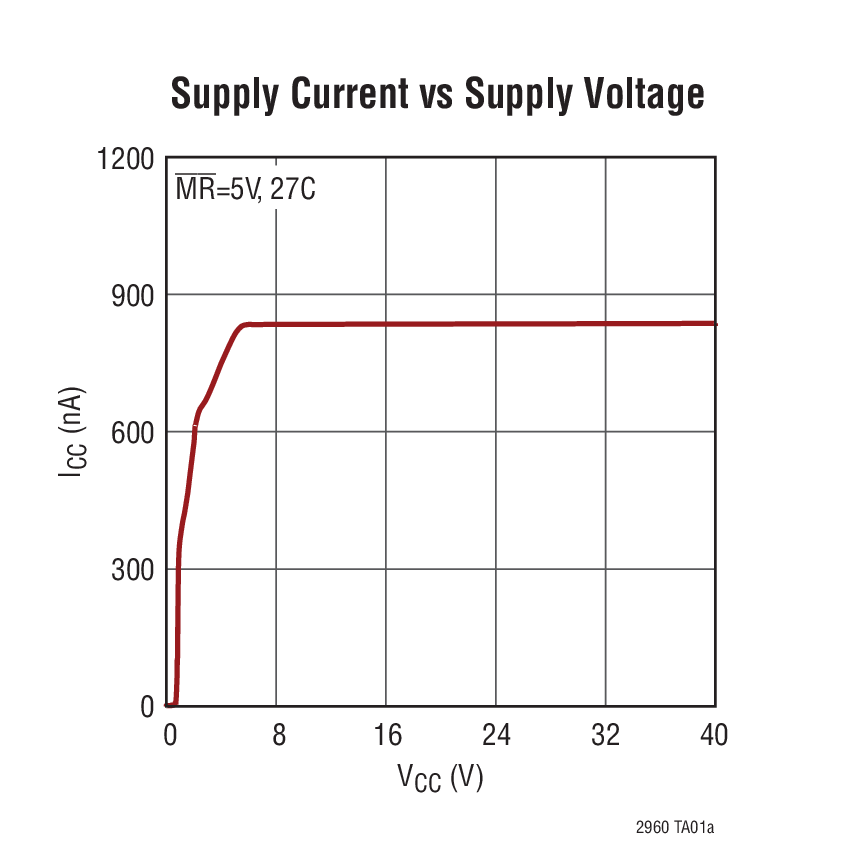

LTC2960典型应用图例二
LTC2960 - 封装图解：

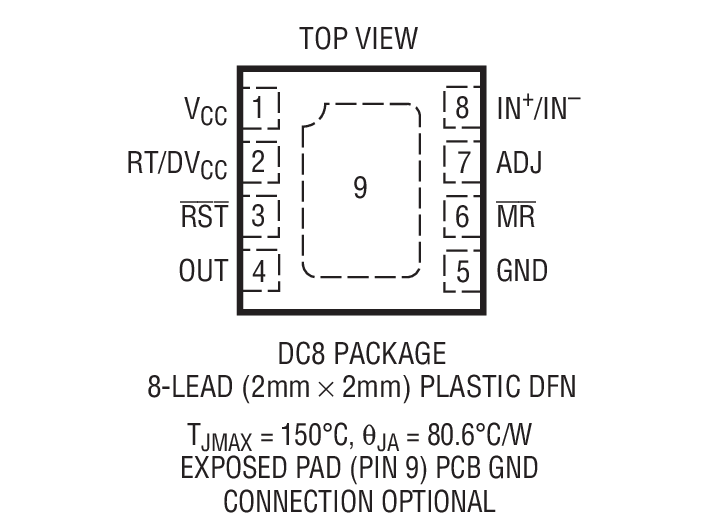

LTC2960封装图解一

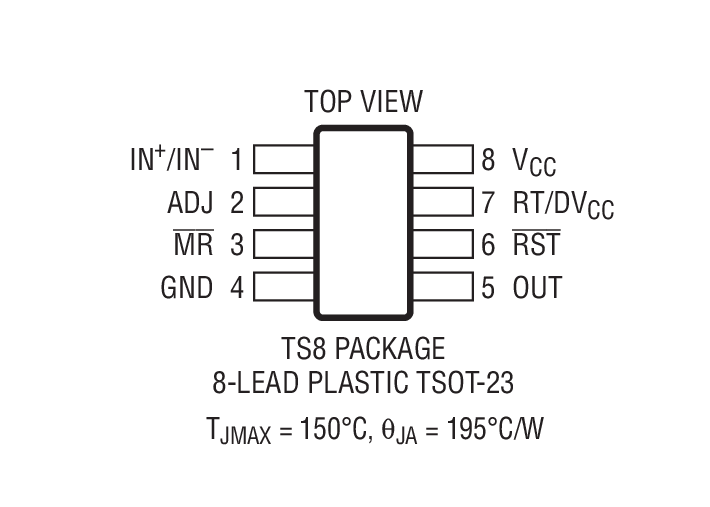

LTC2960封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC2960介绍

LTC2960 - LTC2960是36V、纳安级电流、两输入电压监视器

LTC2960是LINEAR凌力尔特公司的一款双电源监视器产品，LTC2960是LTC2960是36V、纳安级电流、两输入电压监视器，本站介绍了LTC2960的封装应用图解、特点和优点、功能等，并给出了与LTC2960相关的LINEAR元器件型号供参考。

LTC2960 - LTC2960是36V、纳安级电流、两输入电压监视器 - 双电源监视器 - 航天和严酷环境 - 凌力尔特

LTC2960 - 36V、纳安级电流、两输入电压监视器

LTC2960 - 36V、纳安级电流、两输入电压监视器 - Linear Technology（凌力尔特）

功能描述

LTC2960 是一款纳安级电流、高电压、两输入电压监视器，非常适合于多节电池应用。外部阻性分压器用于配置定制比较器门限。监控电路负责监视 ADJ 输入，并在输入降至门限以下时将 RST 输出拉至低电平。当输入升至门限以上时，一个复位超时周期将延迟 RST 输出恢复至一种高阻抗状态。备用比较器允许利用一个同相输入 IN+ (LTC2960-1 / LTC2960-3) 或一个反相输入 IN- (LTC2960-2 / LTC2960-4) 来检测电压状况。该器件提供了一个手动复位 (MR) 输入，用于实现复位输出的外部启动。

LTC2960-1 / LTC2960-2 上提供的其他选项包括一个复位超时周期选择引脚 RT，用于选择 15ms 或 200ms 的复位超时周期。LTC2960-3 / LTC2960-4 则具有一个 200ms 的固定复位超时周期。RST 和 OUT 输出可利用有源上拉电路提供至一个输出逻辑电源引脚 (LTC2960-3 / LTC2960-4) 或 36V 漏极开路输出 (LTC2960-1 / LTC2960-2)。

特点
  • 850nA 静态电流
  • 工作范围：2.5V < VCC < 36V
  • 在整个温度范围内提供了 1.5% (最大值) 的准确度
  • 可调复位门限
  • 宽温度范围：-40°C 至 125°C
  • 可调 IN+/ IN- 门限
  • 手动复位输入
  • 紧凑型 2mm x 2mm 8 引脚 DFN 封装和 TSOT-23 (ThinSOTTM) 封装
    • 应用
  • 便携式设备
  • 电池供电型设备
  • 安全系统
  • 汽车系统
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2960CDC-1#PBF 2x2 DFN-8 C $2.44
    LTC2960CDC-1#TRMPBF 2x2 DFN-8 C $2.44 $1.76
    LTC2960CDC-1#TRPBF 2x2 DFN-8 C $2.44 $1.71
    LTC2960CDC-2#PBF 2x2 DFN-8 C $2.44
    LTC2960CDC-2#TRMPBF 2x2 DFN-8 C $2.44 $1.76
    LTC2960CDC-2#TRPBF 2x2 DFN-8 C $2.44 $1.71
    LTC2960CDC-3#PBF 2x2 DFN-8 C $2.44
    LTC2960CDC-3#TRMPBF 2x2 DFN-8 C $2.44 $1.76
    LTC2960CDC-3#TRPBF 2x2 DFN-8 C $2.44 $1.71
    LTC2960CDC-4#PBF 2x2 DFN-8 C $2.44
    LTC2960CDC-4#TRMPBF 2x2 DFN-8 C $2.44 $1.76
    LTC2960CDC-4#TRPBF 2x2 DFN-8 C $2.44 $1.71
    LTC2960CTS8-1#PBF SOT-23 C $2.44
    LTC2960CTS8-1#TRMPBF SOT-23 C $2.44 $1.76
    LTC2960CTS8-1#TRPBF SOT-23 C $2.44 $1.71
    LTC2960CTS8-2#PBF SOT-23 C $2.44
    LTC2960CTS8-2#TRMPBF SOT-23 C $2.44 $1.76
    LTC2960CTS8-2#TRPBF SOT-23 C $2.44 $1.71
    LTC2960CTS8-3#PBF SOT-23 C $2.44
    LTC2960CTS8-3#TRMPBF SOT-23 C $2.44 $1.76
    LTC2960CTS8-3#TRPBF SOT-23 C $2.44 $1.71
    LTC2960CTS8-4#PBF SOT-23 C $2.44
    LTC2960CTS8-4#TRMPBF SOT-23 C $2.44 $1.76
    LTC2960CTS8-4#TRPBF SOT-23 C $2.44 $1.71
    LTC2960HDC-1#PBF 2x2 DFN-8 H $3.38
    LTC2960HDC-1#TRMPBF 2x2 DFN-8 H $3.38 $2.41
    LTC2960HDC-1#TRPBF 2x2 DFN-8 H $3.38 $2.36
    LTC2960HDC-2#PBF 2x2 DFN-8 H $3.37
    LTC2960HDC-2#TRMPBF 2x2 DFN-8 H $3.37 $2.41
    LTC2960HDC-2#TRPBF 2x2 DFN-8 H $3.37 $2.36
    LTC2960HDC-3#PBF 2x2 DFN-8 H $3.37
    LTC2960HDC-3#TRMPBF 2x2 DFN-8 H $3.37 $2.41
    LTC2960HDC-3#TRPBF 2x2 DFN-8 H $3.37 $2.36
    LTC2960HDC-4#PBF 2x2 DFN-8 H $3.37
    LTC2960HDC-4#TRMPBF 2x2 DFN-8 H $3.37 $2.41
    LTC2960HDC-4#TRPBF 2x2 DFN-8 H $3.37 $2.36
    LTC2960HTS8-1#PBF SOT-23 H $3.37
    LTC2960HTS8-1#TRMPBF SOT-23 H $3.37 $2.41
    LTC2960HTS8-1#TRPBF SOT-23 H $3.37 $2.36
    LTC2960HTS8-2#PBF SOT-23 H $3.37
    LTC2960HTS8-2#TRMPBF SOT-23 H $3.37 $2.41
    LTC2960HTS8-2#TRPBF SOT-23 H $3.37 $2.36
    LTC2960HTS8-3#PBF SOT-23 H $3.37
    LTC2960HTS8-3#TRMPBF SOT-23 H $3.37 $2.41
    LTC2960HTS8-3#TRPBF SOT-23 H $3.37 $2.36
    LTC2960HTS8-4#PBF SOT-23 H $3.37
    LTC2960HTS8-4#TRMPBF SOT-23 H $3.37 $2.41
    LTC2960HTS8-4#TRPBF SOT-23 H $3.37 $2.36
    LTC2960IDC-1#PBF 2x2 DFN-8 I $2.81
    LTC2960IDC-1#TRMPBF 2x2 DFN-8 I $2.81 $2.02
    LTC2960IDC-1#TRPBF 2x2 DFN-8 I $2.81 $1.97
    LTC2960IDC-2#PBF 2x2 DFN-8 I $2.81
    LTC2960IDC-2#TRMPBF 2x2 DFN-8 I $2.81 $2.02
    LTC2960IDC-2#TRPBF 2x2 DFN-8 I $2.81 $1.97
    LTC2960IDC-3#PBF 2x2 DFN-8 I $2.81
    LTC2960IDC-3#TRMPBF 2x2 DFN-8 I $2.81 $2.02
    LTC2960IDC-3#TRPBF 2x2 DFN-8 I $2.81 $1.97
    LTC2960IDC-4#PBF 2x2 DFN-8 I $2.81
    LTC2960IDC-4#TRMPBF 2x2 DFN-8 I $2.81 $2.02
    LTC2960IDC-4#TRPBF 2x2 DFN-8 I $2.81 $1.97
    LTC2960ITS8-1#PBF SOT-23 I $2.81
    LTC2960ITS8-1#TRMPBF SOT-23 I $2.81 $2.02
    LTC2960ITS8-1#TRPBF SOT-23 I $2.81 $1.97
    LTC2960ITS8-2#PBF SOT-23 I $2.81
    LTC2960ITS8-2#TRMPBF SOT-23 I $2.81 $2.02
    LTC2960ITS8-2#TRPBF SOT-23 I $2.81 $1.97
    LTC2960ITS8-3#PBF SOT-23 I $2.81
    LTC2960ITS8-3#TRMPBF SOT-23 I $2.81 $2.02
    LTC2960ITS8-3#TRPBF SOT-23 I $2.81 $1.97
    LTC2960ITS8-4#PBF SOT-23 I $2.81
    LTC2960ITS8-4#TRMPBF SOT-23 I $2.81 $2.02
    LTC2960ITS8-4#TRPBF SOT-23 I $2.81 $1.97
