LTC3707 - 高效、两相同步降压型开关稳压器

LTC3707 - 高效、两相同步降压型开关稳压器 - Linear Technology（凌力尔特）

LTC3707是一个高性能双降压开关稳压控制器，可驱动 N 沟道同步功率 MOSFET 级。其恒频电流模式结构允许频率调节到 300kHz。通过使两个控制器输出级异相运行，可以将由输入电容器的 ESR 引起的功率损耗和噪声降到最低。

OPT1-LOOP 补偿允许在输出电容量和 ESR 值的一个宽范围内对瞬态响应优化。0.8V 精密基准和电源良好输出指示能与将来的微处理器兼容，并且 3.5V 到 30V 的宽输入电源范围可适应各种化学电池。

每个控制器都有一个 RUN/SS 引脚提供软启动和可选的定时的短路关断。当过电流闭锁禁止时，在短路状态下电流折返将限制 MOSFET 的损耗。输出过电压保护电路锁定底部 MOSFET，直到 VOUT 恢复正常状态为止。FCB 模式引脚可以选择突发模式、恒频模式和连续电感电流模式运行或调节一个次级线圈。

180° 相位双控制器减少所需的输入电容和电源感应噪声

OPTI-LOOP 补偿使 COUT 最小化

在整个温度范围内输出电压精度为 ±1.5%

双 N 沟道 MOSFET 同步驱动

电源良好输出电压监测器

DC 可设定固定频率：150kHz 到 300kHz

宽 VIN 范围：4.5V 到 28V工作

非常低的压降运作：99% 占空比

可调的软启动电流上升斜率

折返式输出电流限制

带失效选项的闭锁短路关断

输出过压保护

远程输出电压检测

低的关断 IQ 电流：20µA

5V 和 3.3V 待机稳压器

可选恒定频率，突发模式 (Burst Mode) 或 PWM 模式运行

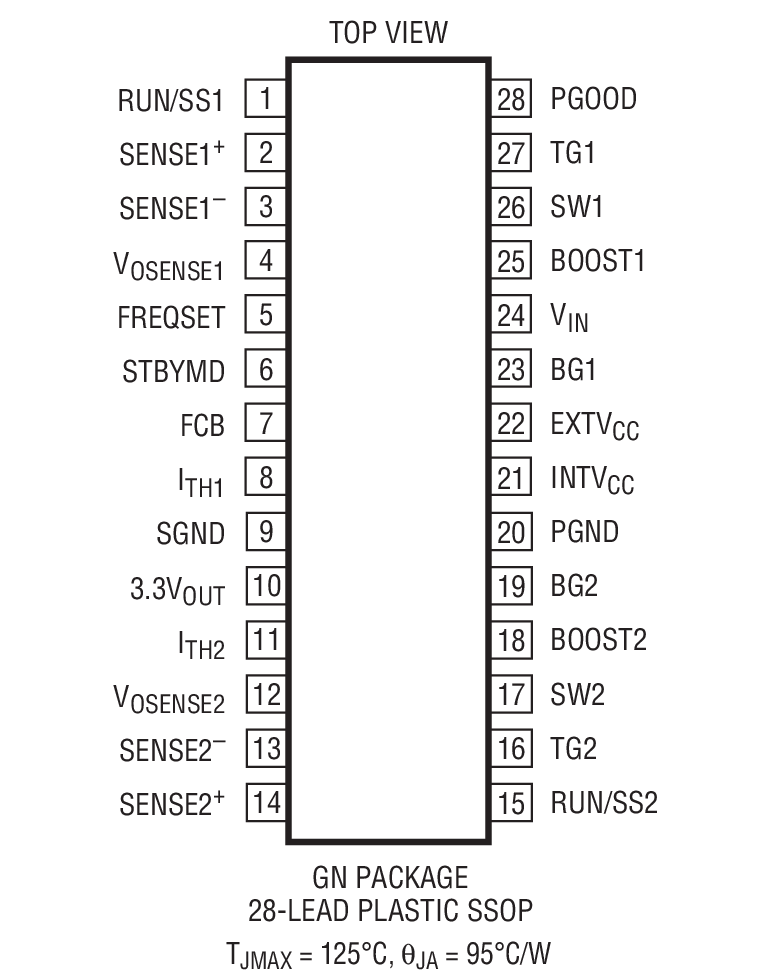

小型 28 引脚窄 SSOP 封装

笔记本和掌上计算机，PDA

电池充电器

便携式仪表

电池供电的数字设备

DC电源分布系统

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC3707EGN	SSOP-28	E	$5.27	$4.55
LTC3707EGN#PBF	SSOP-28	E	$5.27	$4.55
LTC3707EGN#TR	SSOP-28	E		$4.65
LTC3707EGN#TRPBF	SSOP-28	E		$4.65
LTC3707IGN#PBF	SSOP-28	I	$6.71	$4.70
LTC3707IGN#TRPBF	SSOP-28	I		$4.76
