当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC2208
LTC2208技术文档下载：
LTC2208技术文档产品手册下载
LTC2208 - 典型应用图例：

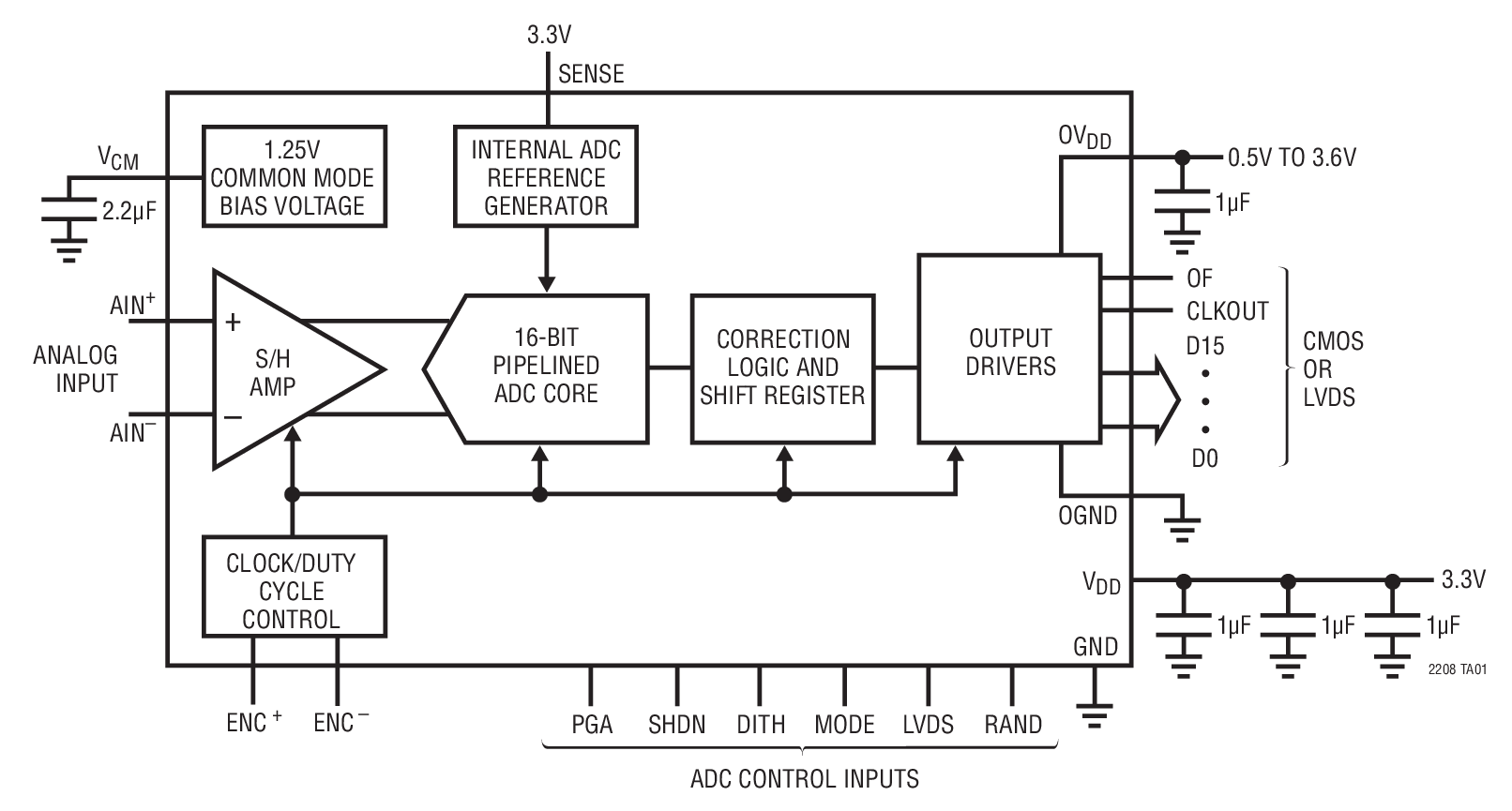

LTC2208典型应用图例一

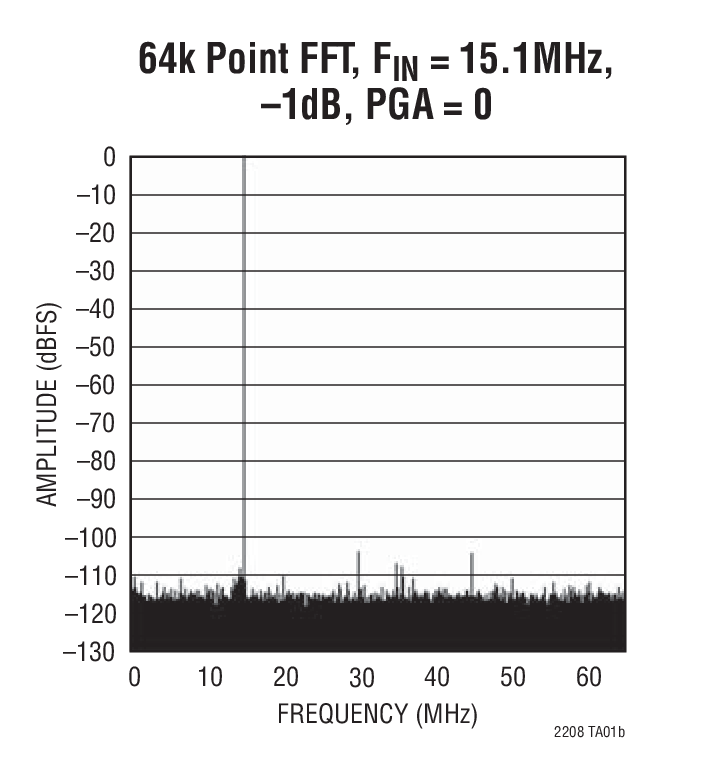

LTC2208典型应用图例二
LTC2208 - 封装图解：

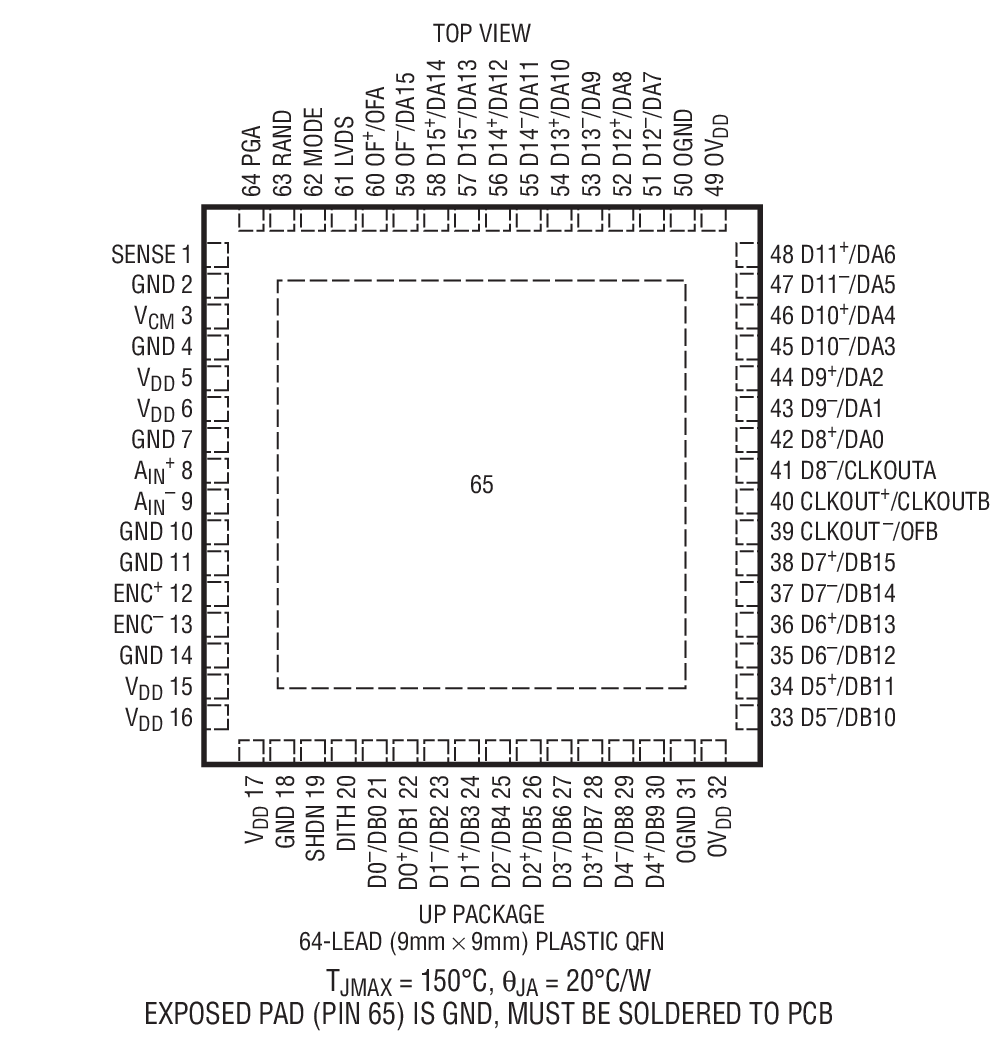

LTC2208封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC2208介绍

LTC2208 - LTC2208是16 位、130Msps ADC

LTC2208是LINEAR凌力尔特公司的一款高速 ADC产品，LTC2208是LTC2208是16 位、130Msps ADC，本站介绍了LTC2208的封装应用图解、特点和优点、功能等，并给出了与LTC2208相关的LINEAR元器件型号供参考。

LTC2208 - LTC2208是16 位、130Msps ADC - 高速 ADC - 数据转换 - 凌力尔特

LTC2208 - 16 位、130Msps ADC

LTC2208 - 16 位、130Msps ADC - Linear Technology（凌力尔特）

功能描述

LTC2208 是一款130Msps、采样 16 位 A/D 转换器，专为对具有高达 700MHz 输入频率的高频、宽动态范围信号进行数字化处理而设计。可以利用 PGA 前端对该 ADC 的输入范围实施优化。

LTC2208 非常适合于要求苛刻的通信应用，其 AC 性能包括78dBFS 噪声层和 100dB 无寄生动态范围 (SFDR)。70fsRMS 的超低抖动实现了高输入频率的欠采样和卓越的噪声性能。最大 DC 规格包括整个温度范围内的 ±4LSB INL、±1LSB DNL (无漏失码)。

数字输出可以是差分 LVDS 或单端 CMOS。CMOS 输出具有两种格式选项，这就是：以全数据速率运行的单根总线或以半数据速率运行的多路分工总线。一个单独的输出电源允许 CMOS 输出摆幅在 0.5V 至 3.3V 的范围内变化。

可利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC+ 和 ENC¯ 输入进行差分或单端驱动。一个可任选的时钟占空比稳定器在全速和各种时钟占空比条件下实现了高性能。

特点
  • 采样速率：130Msps
  • 78dBFS 噪声层
  • 100dB SFDR (无寄生动态范围)
  • 在 250MHz 时的 SFDR > 83dB (1.5VP-P 输入范围)
  • PGA前端 (2.25VP-P 或 1.5VP-P 输入范围)
  • 700MHz 满功率带宽 S/H (采样及保持)
  • 任选的内部高频颤动
  • 任选的数据输出随机函数发生器
  • LVDS 或 CMOS 输出
  • 单 3.3V 电源
  • 功耗：1.25W
  • 时钟占空比稳定器
  • 引脚兼容的 14 位器件版本
  • 130Msps：LTC2208 (16 位)，LTC2208-14 (14 位)
  • 64 引脚 (9mm x 9mm) QFN 封装
    • 应用
  • 电信
  • 接收机
  • 蜂窝基站
  • 频谱分析
  • 成像系统
  • ATE (自动测试设备)
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2208CUP 9x9 QFN-64 C $92.86 $65.00
    LTC2208CUP#PBF 9x9 QFN-64 C $92.86 $65.00
    LTC2208CUP#TR 9x9 QFN-64 C $65.10
    LTC2208CUP#TRPBF 9x9 QFN-64 C $65.10
    LTC2208IUP 9x9 QFN-64 I $111.43 $78.00
    LTC2208IUP#PBF 9x9 QFN-64 I $111.43 $78.00
    LTC2208IUP#TR 9x9 QFN-64 I $78.10
    LTC2208IUP#TRPBF 9x9 QFN-64 I $78.10
