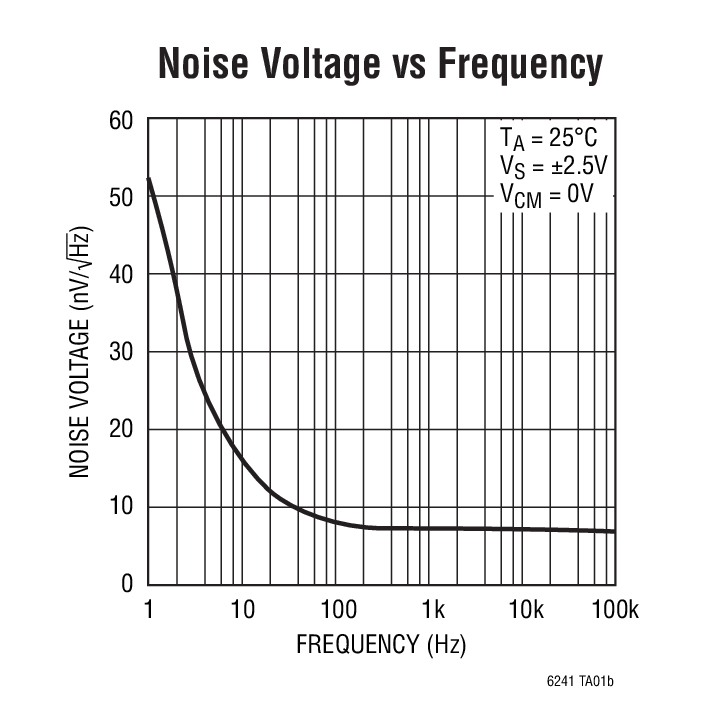

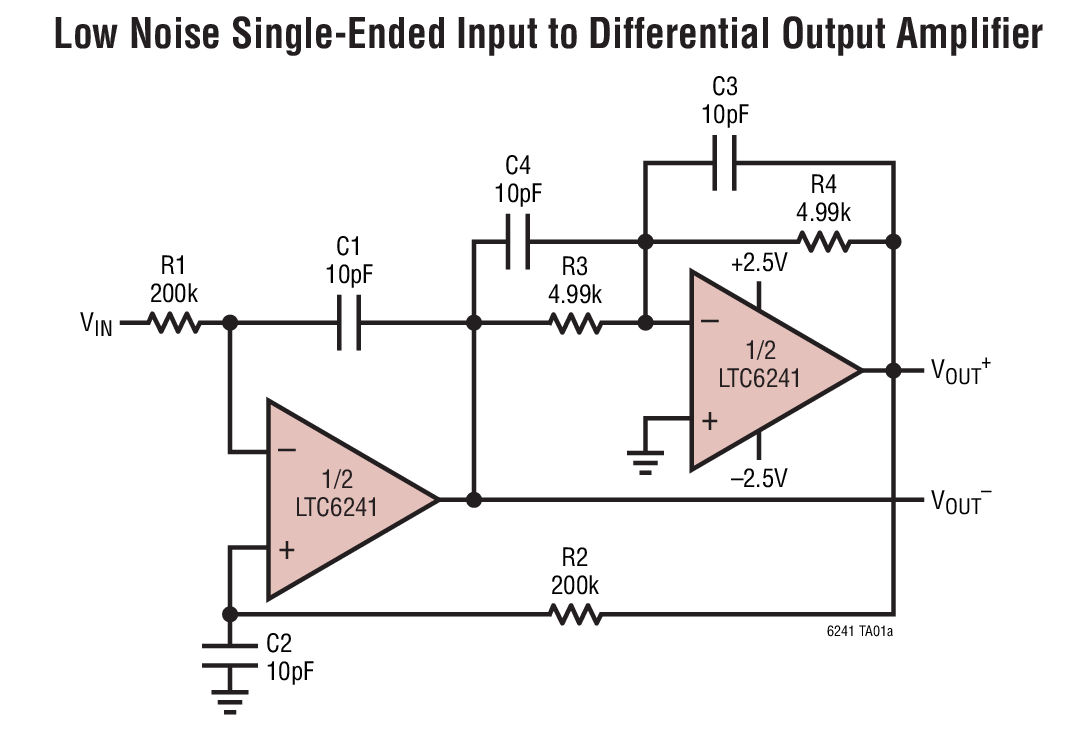

LTC6241 - 典型应用图例：

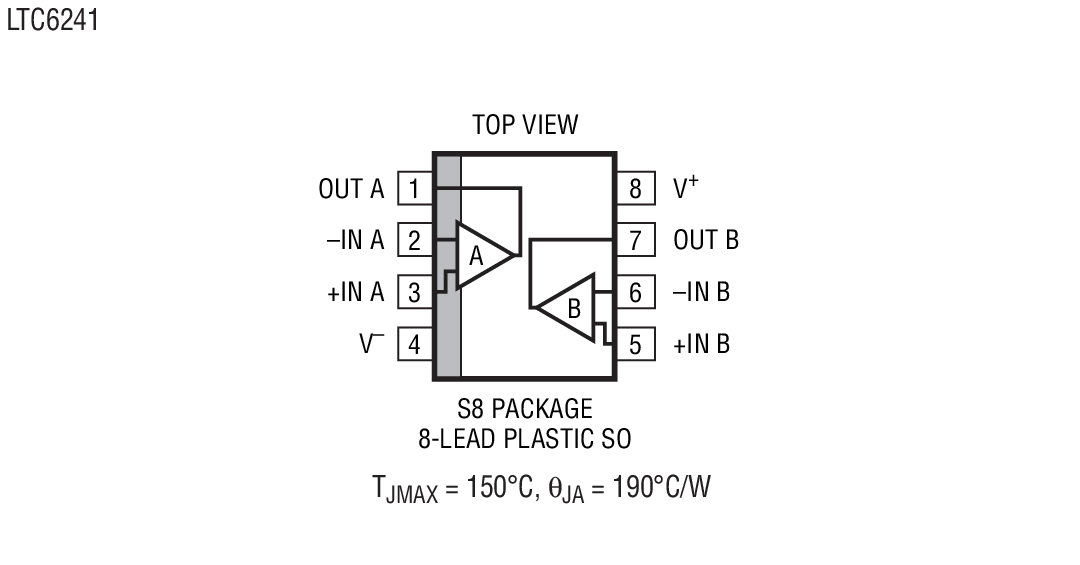

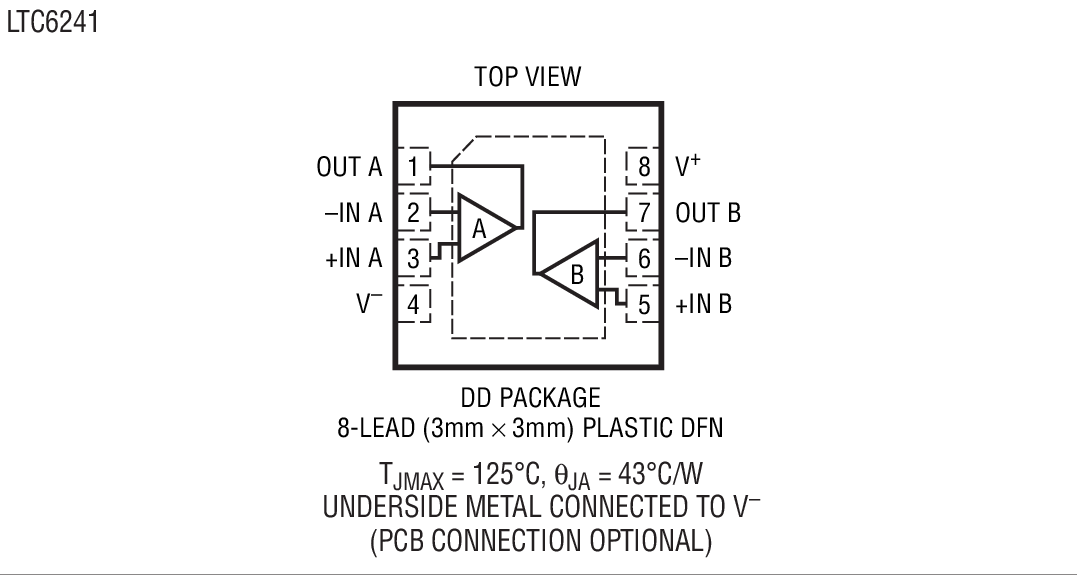

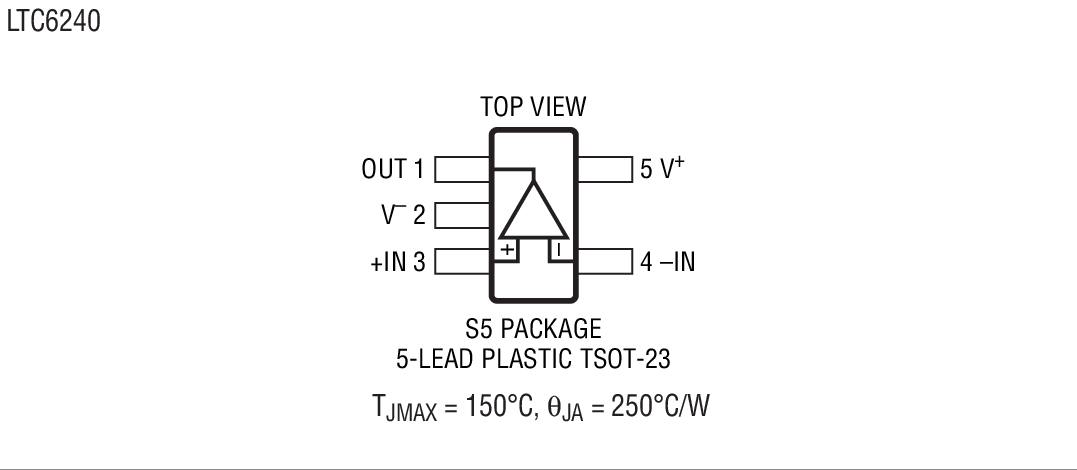

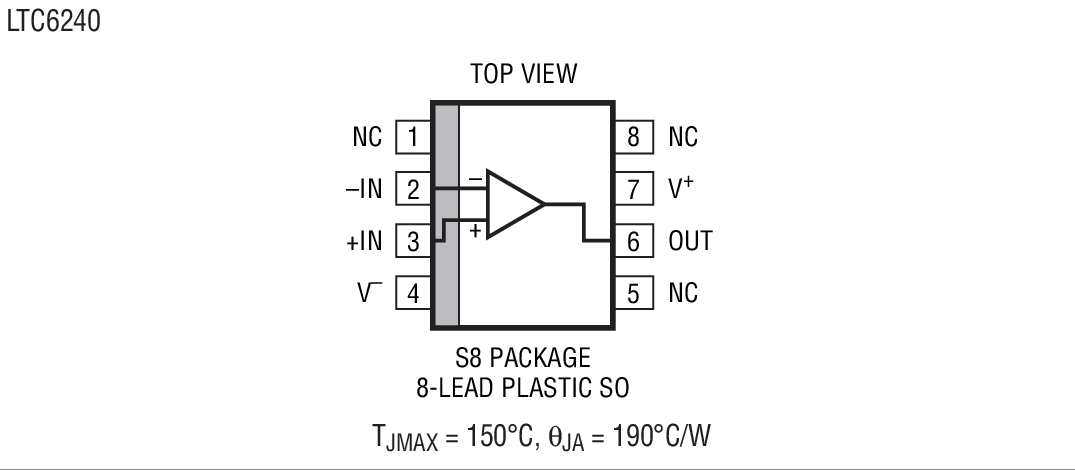

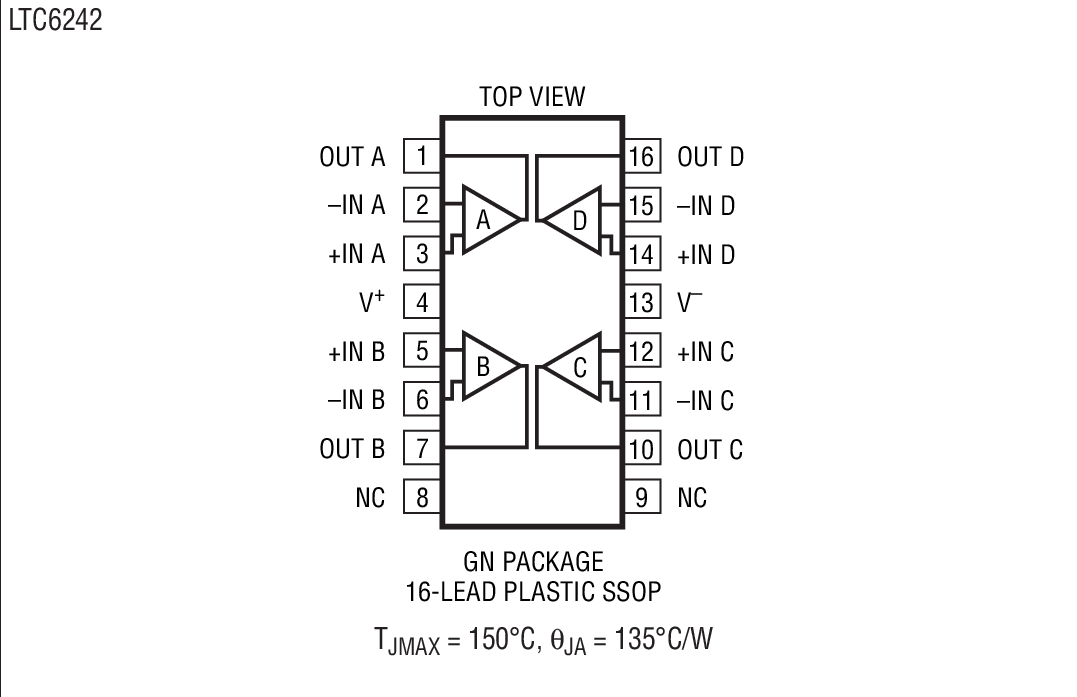

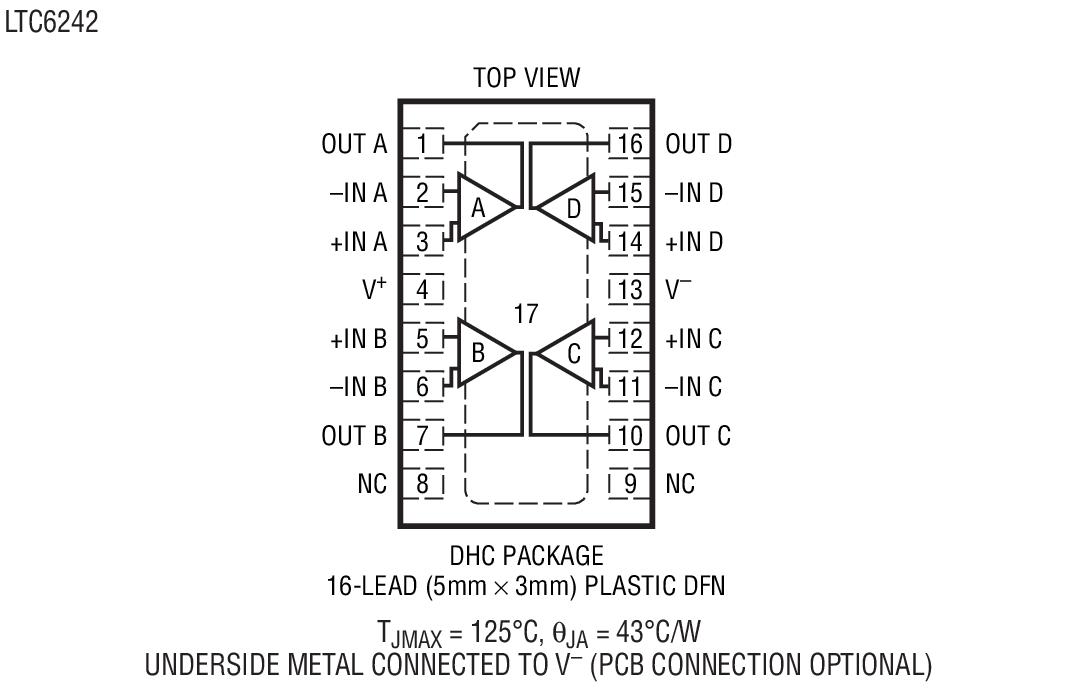

LTC6241 - 封装图解：

LINEAR凌力尔特芯片：

LTC6241 - LTC6241是双单通道、18MHz、低噪声、轨至轨输出、CMOS 运算放大器

LTC6241是LINEAR凌力尔特公司的一款精准放大器产品，LTC6241是LTC6241是双单通道、18MHz、低噪声、轨至轨输出、CMOS 运算放大器，本站介绍了LTC6241的封装应用图解、特点和优点、功能等，并给出了与LTC6241相关的LINEAR元器件型号供参考。

LTC6241 - LTC6241是双单通道、18MHz、低噪声、轨至轨输出、CMOS 运算放大器 - 精准放大器 - 航天和严酷环境 - 凌力尔特

LTC6241 - 双单通道、18MHz、低噪声、轨至轨输出、CMOS 运算放大器

LTC6241 - 双单通道、18MHz、低噪声、轨至轨输出、CMOS 运算放大器 - Linear Technology（凌力尔特）

功能描述

LTC6240 / LTC6241 / LTC6242 是单通道、双通道和四通道低噪声、低失调、轨至轨输出、具稳定单位增益的 CMOS 运算放大器，它们具有 1pA 的输入偏置电流。在单通道器件 LTC6240 上，最大输入偏置电流保证为 1pA。较之传统的 CMOS 运算放大器，仅 550nVP-P 的 0.1Hz 至 10Hz 噪声以及一个仅 125μV 的失调有了显著的改善。此外，噪声保证低于 10nV/√Hz (在 1kHz)。18MHz 的增益带宽、10V/μs 的转换速率、以及宽电源范围和低输入电容，使得这些器件非常适合于快速信号处理放大器。

这些运放具有在任一电源轨的 30mV 以内摆动的输出级，以最大限度地扩展低电源电压应用中的信号动态范围。输入共模范围延伸至负电源。LTC6240 / LTC6241 / LTC6242的技术规格针对 3V 和 5V 电源进行了全面拟订，而 HV 版本则可确保器件在采用 ±5V 电源电压的条件下正常运作。

LTC6240 采用 8 引脚 SO 封装和 5 引脚 SOT-23 封装。LTC6241 采用 8 引脚 SO 封装，而对于紧凑型设计，它可以提供纤巧型双侧引脚细间距无引线 (DFN) 封装。LTC6242 采用 16 引脚 SSOP 封装和5mm x 3mm DFN 封装。

特点

0.1Hz 至 10Hz 噪声：550nVP-P

输入偏置电流： 0.2pA (25°C 时的典型值) 1pA 最大值 (LTC6240)

低失调电压：125μV (最大值)

低失调漂移：2.5μV/°C (最大值)

增益带宽乘积：18MHz

轨至轨输出摆幅

工作电源： 2.8V 至 6V LTC6240 / LTC6241 / LTC6242 2.8V 至 ±5.5V LTC6240HV / LTC6241HV / LTC6242HV

低输入电容

H 等级器件温度范围：-40°C 至 125°C

单通道器件 LTC6240 采用 5 引脚扁平 (高度仅 1mm) ThinSOTTM 封装和 8 引脚 SO 封装 (用于 PCB 保护环)

双通道器件 LTC6241 采用 8 引脚 SO 封装和纤巧型 DFN 封装

四通道器件 LTC6242 采用 16 引脚 SSOP 封装和 5mm x 3mm DFN 封装

应用

光电二极管放大器

电荷耦合放大器

低噪声信号处理

医疗仪表

高阻抗换能器放大器

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC6241CDD	3x3 DFN-8	C	$1.78	$1.25
LTC6241CDD#PBF	3x3 DFN-8	C	$1.78	$1.25
LTC6241CDD#TR	3x3 DFN-8	C		$1.31
LTC6241CDD#TRPBF	3x3 DFN-8	C		$1.31
LTC6241CS8	SO-8	C	$1.78	$1.25
LTC6241CS8#PBF	SO-8	C	$1.78	$1.25
LTC6241CS8#TR	SO-8	C		$1.31
LTC6241CS8#TRPBF	SO-8	C		$1.31
LTC6241HS8	SO-8	H	$2.00	$1.40
LTC6241HS8#PBF	SO-8	H	$2.00	$1.40
LTC6241HS8#TR	SO-8	H		$1.46
LTC6241HS8#TRPBF	SO-8	H		$1.46
LTC6241HVCDD	3x3 DFN-8	C	$3.12	$2.20
LTC6241HVCDD#PBF	3x3 DFN-8	C	$3.12	$2.20
LTC6241HVCDD#TR	3x3 DFN-8	C		$2.26
LTC6241HVCDD#TRPBF	3x3 DFN-8	C		$2.26
LTC6241HVCS8	SO-8	C	$3.12	$2.20
LTC6241HVCS8#PBF	SO-8	C	$3.12	$2.20
LTC6241HVCS8#TR	SO-8	C		$2.26
LTC6241HVCS8#TRPBF	SO-8	C		$2.26
LTC6241HVHS8	SO-8	H	$3.50	$2.46
LTC6241HVHS8#PBF	SO-8	H	$3.50	$2.46
LTC6241HVHS8#TR	SO-8	H		$2.52
LTC6241HVHS8#TRPBF	SO-8	H		$2.52
LTC6241HVIDD	3x3 DFN-8	I	$3.50	$2.46
LTC6241HVIDD#PBF	3x3 DFN-8	I	$3.50	$2.46
LTC6241HVIDD#TR	3x3 DFN-8	I		$2.52
LTC6241HVIDD#TRPBF	3x3 DFN-8	I		$2.52
LTC6241HVIS8	SO-8	I	$3.50	$2.46
LTC6241HVIS8#PBF	SO-8	I	$3.50	$2.46
LTC6241HVIS8#TR	SO-8	I		$2.52
LTC6241HVIS8#TRPBF	SO-8	I		$2.52
LTC6241IDD	3x3 DFN-8	I	$2.00	$1.40
LTC6241IDD#PBF	3x3 DFN-8	I	$2.00	$1.40
LTC6241IDD#TR	3x3 DFN-8	I		$1.46
LTC6241IDD#TRPBF	3x3 DFN-8	I		$1.46
LTC6241IS8	SO-8	I	$2.00	$1.40
LTC6241IS8#PBF	SO-8	I	$2.00	$1.40
LTC6241IS8#TR	SO-8	I		$1.46
LTC6241IS8#TRPBF	SO-8	I		$1.46
