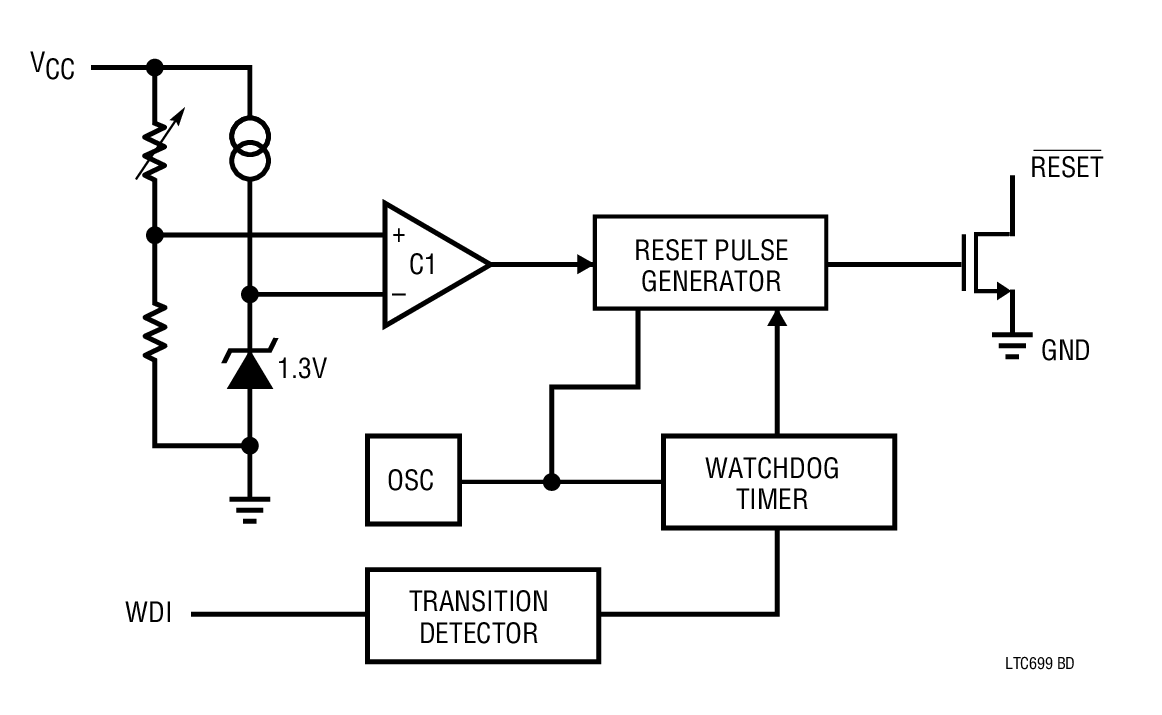

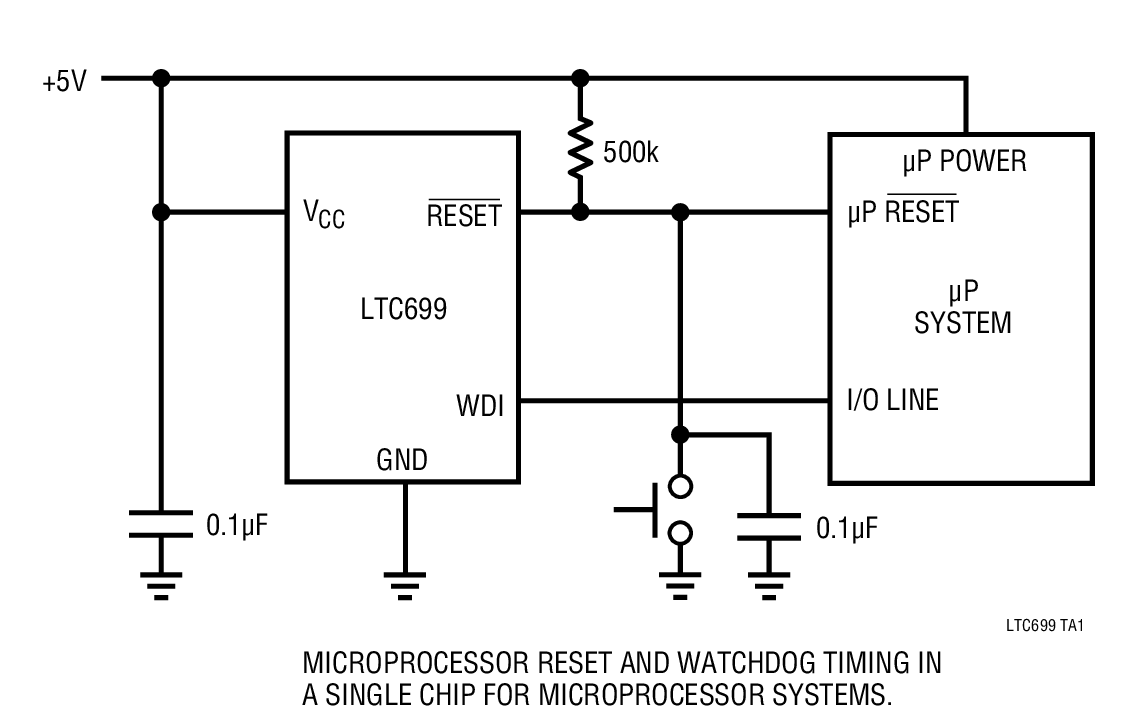

LTC699 - 典型应用图例：

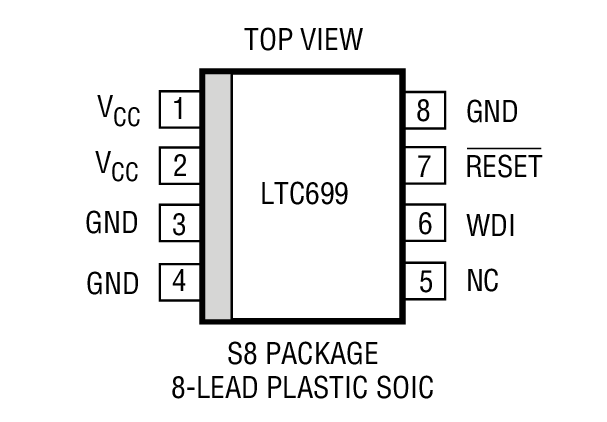

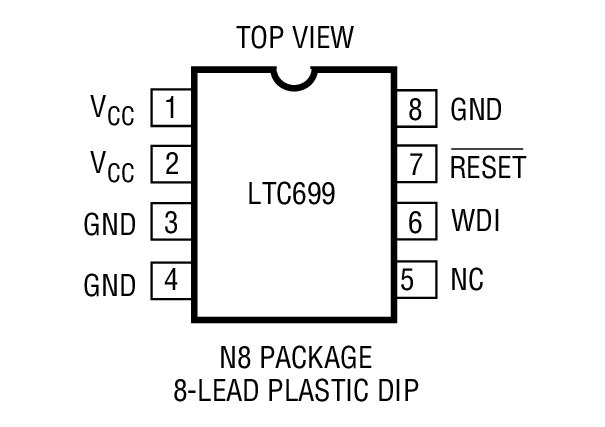

LTC699 - 封装图解：

LTC699 - LTC699是微处理器监控电路

LTC699是Linear公司的一款单电源监视器产品，LTC699是微处理器监控电路，本站介绍了LTC699的封装应用图解、特点和优点、功能等，并给出了与LTC699相关的凌力尔特元器件型号供参考。

LTC699 - 微处理器监控电路

LTC699 - 微处理器监控电路 - Linear Technology（凌力尔特）

功能描述

LTC699 提供了针对基于微处理器之系统的电源监视。其特性包括微处理器复位和看门狗定时。高精度内部电压基准和比较器电路负责监视电源线路。当出现某种超容差情况时，RESET 输出被强制为低电平有效。此外，即使在 VCC 低至 1V 时也保证 RESET 输出处于逻辑低电平。

而且，该器件还提供了一个内部看门狗定时器，当看门狗输入在 1.6 秒的超时周期结束之前切换时，该定时器将强制 RESET 输出至低电平有效。

LTC699 可提供 DIP 封装和表面贴装型封装。

特点

保证复位置为有效 (在 VCC = 1V)

1.5mA 最大电源电流

SO-8 封装

4.65V 高精度电压监视器

电源正常 / 复位时间延迟：200ms

极少的外部组件数目

性能规格在整个温度范围

MAX699 的绝佳升级产品

应用

关键性的微处理器电源监视

智能仪器

计算机和控制器

汽车系统

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC699CN8	N-8	C	$3.08	$2.45
LTC699CN8#PBF	N-8	C	$3.08	$2.45
LTC699CS8	SO-8	C	$3.33	$2.65
LTC699CS8#PBF	SO-8	C	$3.33	$2.65
LTC699CS8#TR	SO-8	C		$2.71
LTC699CS8#TRPBF	SO-8	C		$2.71
LTC699IN8	N-8	I	$4.00	$3.25
LTC699IN8#PBF	N-8	I	$4.00	$3.25
LTC699IS8	SO-8	I	$4.33	$3.55
LTC699IS8#PBF	SO-8	I	$4.33	$3.55
LTC699IS8#TR	SO-8	I		$3.61
LTC699IS8#TRPBF	SO-8	I		$3.61
