LT3010-5是50mA、3V 至 80V 低压差微功率稳压器

Linear（凌力尔特）| Linear产品型号搜索

当前位置：Linear公司 > > 凌力尔特芯片 >> LT3010-5

LT3010-5技术文档下载：

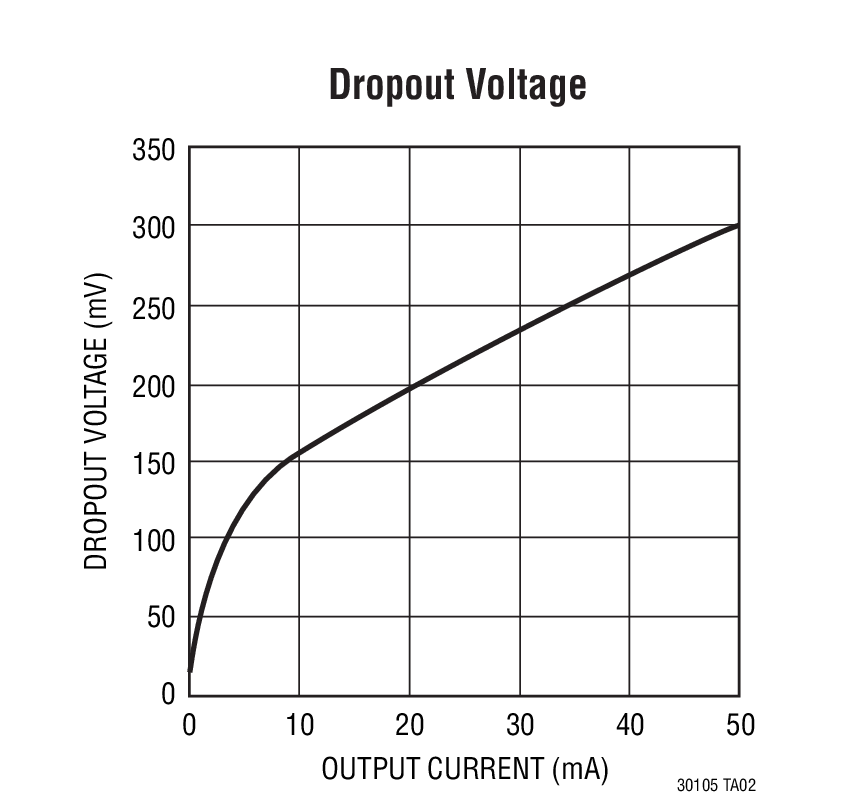

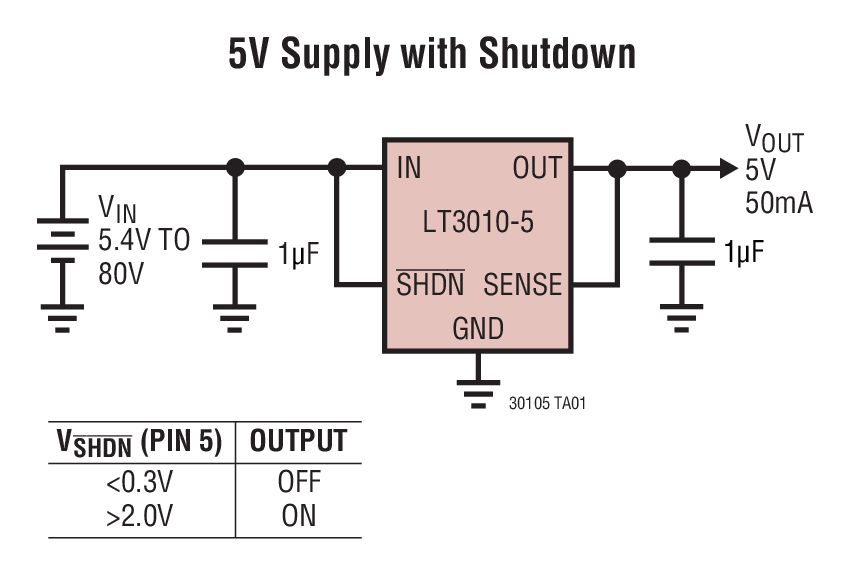

LT3010-5 - 典型应用图例：

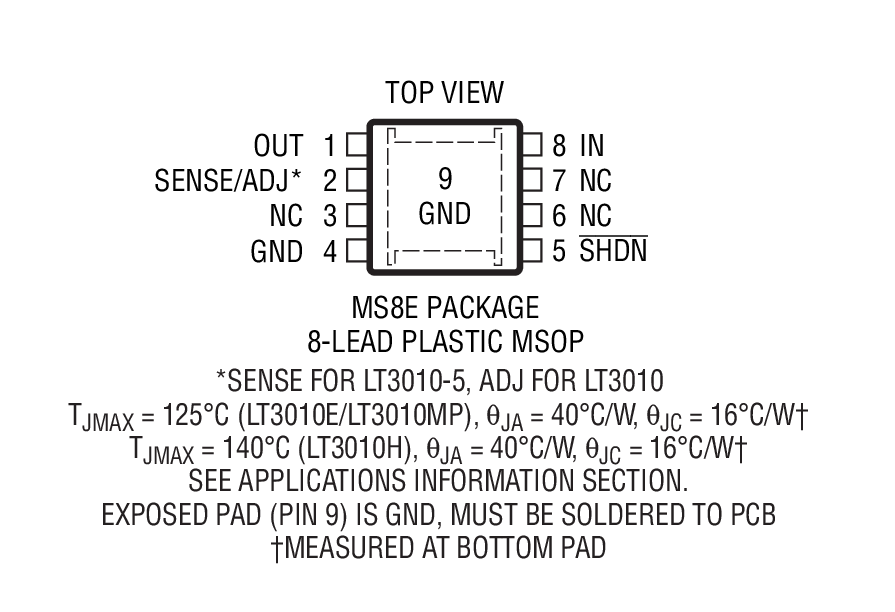

LT3010-5 - 封装图解：

LT3010-5 - LT3010-5是50mA、3V 至 80V 低压差微功率稳压器

LT3010-5是Linear公司的一款正稳压器产品，LT3010-5是50mA、3V 至 80V 低压差微功率稳压器，本站介绍了LT3010-5的封装应用图解、特点和优点、功能等，并给出了与LT3010-5相关的凌力尔特元器件型号供参考。

LT3010-5 - 50mA、3V 至 80V 低压差微功率稳压器

LT3010 / LT3010-5 - 50mA、3V 至 80V 低压差微功率稳压器 - Linear Technology（凌力尔特）

功能描述

LT3010 是一款高电压、微功率低压差线性稳压器。该器件能够提供 50mA 输出电流和一个 300mV 的压差电压。LT3010 专为在电池供电型或高电压系统中使用而设计，低静态电流 (工作时为 30μA，停机模式中则为 1μA) 使其成为一种理想的选择。在压差条件下，静态电流也处于良好受控状态。

LT3010 的其他特点包括在采用非常小输出电容器情况下运作的能力。这些稳压器可在输出端上仅布设 1μF 电容器时稳定，而大多数老式器件则需要采用 10μF 至 100μF 电容器。可以使用小的陶瓷电容器，而不像其他稳压器常见的那样必需增加 ESR。内部保护电路包括反向电池保护、电流限制、热限制和反向电流保护。

该器件可提供一个 5V 固定输出电压，而且可以用作一款具一个 1.275V 基准电压的可调型器件。LT3010 稳压器采用具裸露衬垫的 8 引脚 MSOP 封装，旨在增强热处理能力。

特点

宽输入电压范围：3V 至 80V

低静态电流：30μA

低压差：300mV

输出电流：50mA

耐热增强型 8 引脚 MSOP 封装

无需保护二极管

固定输出电压：5V (LT3010-5)

可调输出范围：1.275V 至 60V (LT3010)

在停机模式的静态电流为 1μA

采用 1μF 输出电容器可稳定

采用铝电容器、钽电容器或陶瓷电容器可稳定

反向电池保护

没有来自输出的反向电流

热限制

应用

低电流高电压稳压器

电池供电型系统的稳压器

电信应用

汽车应用

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT3010EMS8E	MS-8	E	$2.23	$1.55
LT3010EMS8E-5	MS-8	E	$2.23	$1.55
LT3010EMS8E-5#PBF	MS-8	E	$2.23	$1.55
LT3010EMS8E-5#TR	MS-8	E		$1.61
LT3010EMS8E-5#TRPBF	MS-8	E		$1.61
LT3010EMS8E#PBF	MS-8	E	$2.23	$1.55
LT3010EMS8E#TR	MS-8	E		$1.61
LT3010EMS8E#TRPBF	MS-8	E		$1.61
LT3010HMS8E	MS-8	H
LT3010HMS8E-5	MS-8	H	$2.93	$2.05
LT3010HMS8E-5#PBF	MS-8	H	$2.93	$2.05
LT3010HMS8E-5#TR	MS-8	H		$2.11
LT3010HMS8E-5#TRPBF	MS-8	H		$2.11
LT3010HMS8E#PBF	MS-8	H	$2.93	$2.05
LT3010HMS8E#TRPBF	MS-8	H		$2.11
LT3010MPMS8E	MS-8	MP	$6.64	$4.65
LT3010MPMS8E-5	MS-8	MP	$6.64	$4.65
LT3010MPMS8E-5#PBF	MS-8	MP	$6.64	$4.65
LT3010MPMS8E-5#TRPBF	MS-8	MP		$4.71
LT3010MPMS8E#PBF	MS-8	MP	$6.64	$4.65
LT3010MPMS8E#TRPBF	MS-8	MP		$4.71
