LTC6362典型应用图例

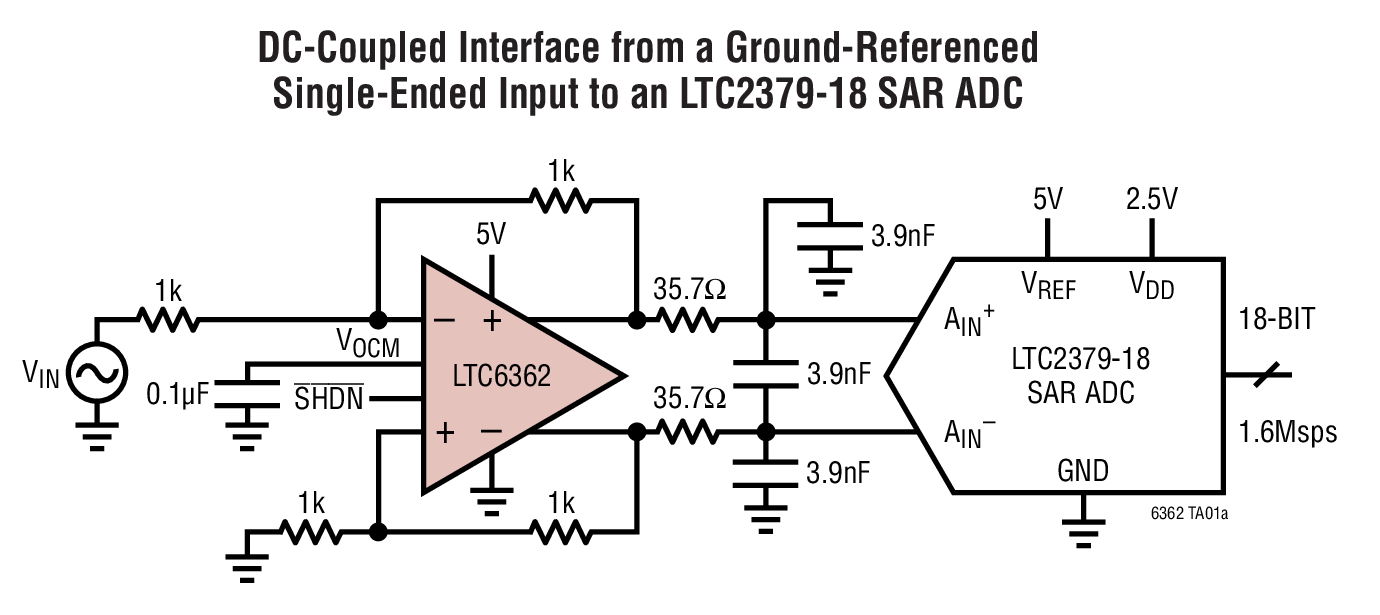

LTC6362典型应用图例一

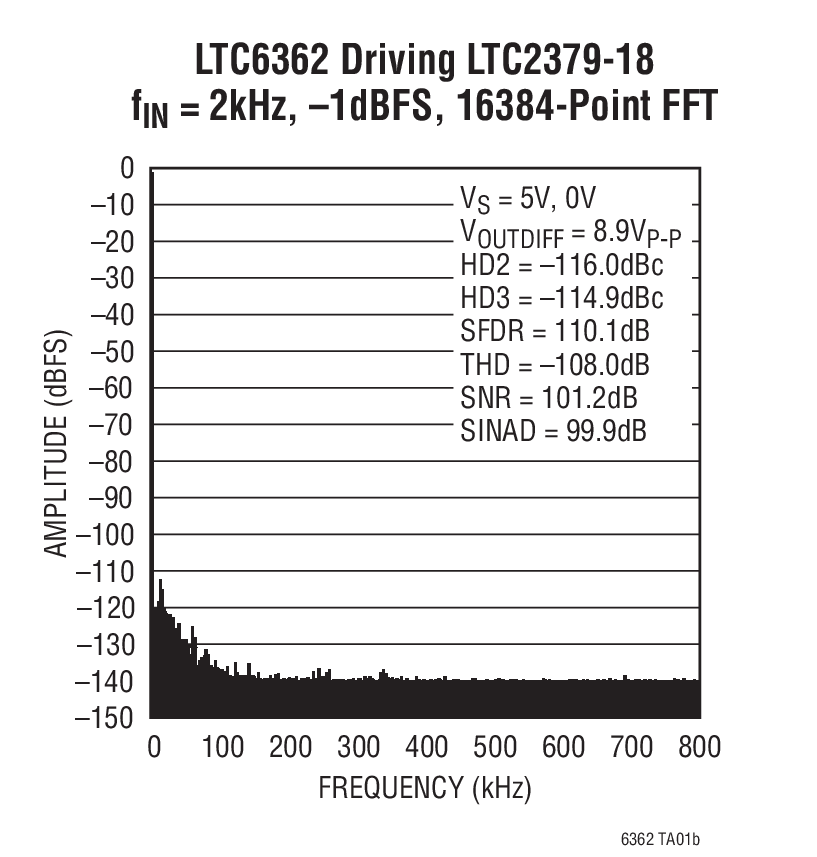

LTC6362典型应用图例二
LTC6362封装图解

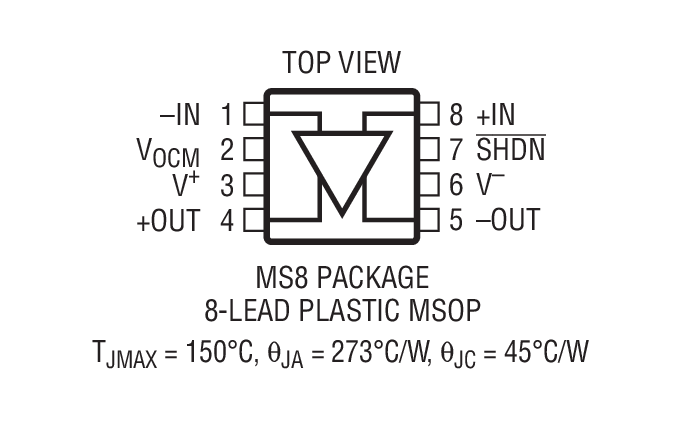

LTC6362封装图解一

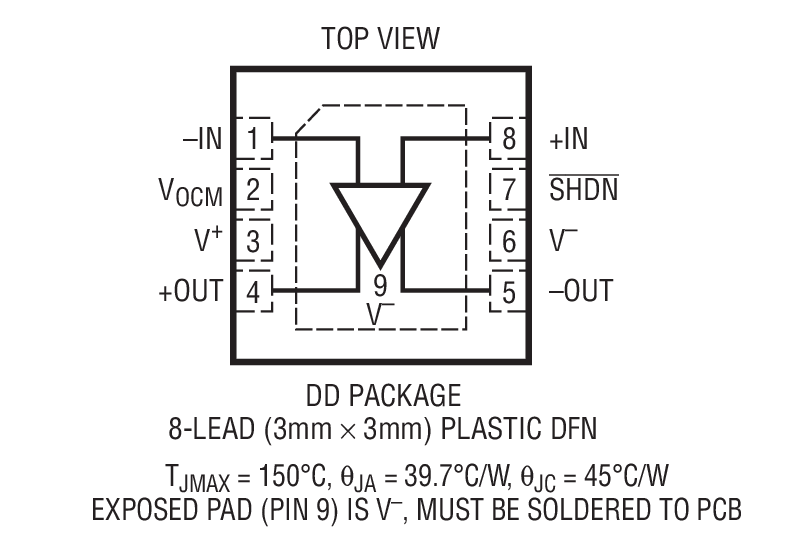

LTC6362封装图解二
LTC6362是精准、低功率轨至轨输入 / 输出差分运算放大器 / SAR ADC 驱动器

LTC6362 - 精准、低功率轨至轨输入 / 输出差分运算放大器 / SAR ADC 驱动器

LTC6362 - 精准、低功率轨至轨输入 / 输出差分运算放大器 / SAR ADC 驱动器 - Linear Technology(凌力尔特)

功能描述

LTC6362 是一款具轨至轨输入和输出摆幅的低功率、低噪声差分运算放大器,专为驱动低功率 SAR ADC 已进行了优化。LTC6362 在有源操作中仅吸收 1mA 的电源电流,并具有一种停机模式,在此模式中电流消耗减低至 70μA。

放大器可配置以将一个单端输入信号转换为一个差分输出信号,并能在反相或同相配置中运作。

低失调电压、低输入偏置电流和一种稳定的高阻抗配置使这款放大器不仅适合用作一个 ADC 驱动器,而且还可在靠前的信号链路中使用,以将一个精准的传感器信号转换为一个可在噪声工业环境中处理的平衡 (差分) 信号。

LTC6362 采用 8 引脚 MSOP 封装和紧凑型 3mm x 3mm 8 脚无引线 DFN 封装,可在 -40°C 至 125°C 的温度范围内工作,并保证达到规定的性能指标。

特点
  • 1mA 电源电流
  • 2.8V 至 5.25V 单电源
  • 全差分输入和输出
  • 200μV 最大失调电压
  • 260nA 最大输入偏置电流
  • 快速稳定:550ns 至 18 位,8VP-P 输出
  • 低失真:-116dBc (在 1kHz,8VP-P)
  • 轨至轨输入和输出
  • 3.9nV/√Hz 输入参考噪声
  • 180MHz 增益带宽乘积
  • 34MHz -3dB 带宽
  • 低功率停机模式:70μA
  • 8 引脚 MSOP 和 3mm x 3mm 8 引脚 DFN 封装
  • 应用
  • 16 位和 18 位 SAR ADC 驱动器
  • 单端至差分转换
  • 低功率流水线型 ADC 驱动器
  • 差分线路驱动器
  • 电池供电型仪表
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC6362CDD#PBF 3x3 DFN-8 C $2.15 $1.53
    LTC6362CDD#TRPBF 3x3 DFN-8 C $1.59
    LTC6362CMS8#PBF MS-8 C $2.15 $1.53
    LTC6362CMS8#TRPBF MS-8 C $1.59
    LTC6362HDD#PBF 3x3 DFN-8 H $2.65 $1.91
    LTC6362HDD#TRPBF 3x3 DFN-8 H $1.97
    LTC6362HMS8#PBF MS-8 H $2.65 $1.91
    LTC6362HMS8#TRPBF MS-8 H $1.97
    LTC6362IDD#PBF 3x3 DFN-8 I $2.37 $1.69
    LTC6362IDD#TRPBF 3x3 DFN-8 I $1.75
    LTC6362IMS8#PBF MS-8 I $2.37 $1.69
    LTC6362IMS8#TRPBF MS-8 I $1.75
