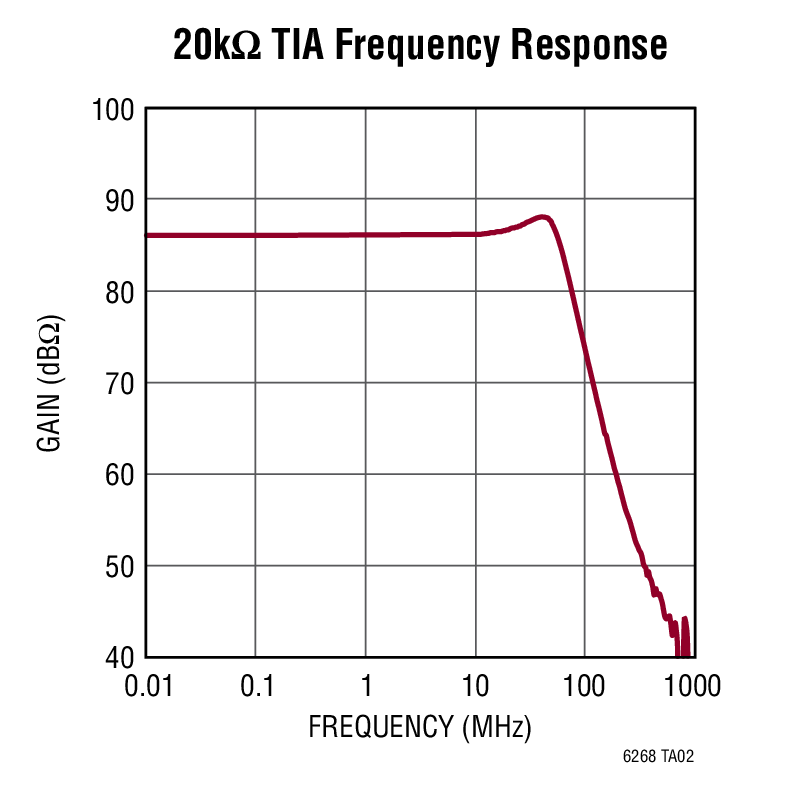

LTC6268典型应用图例二
LTC6268 - 封装图解：

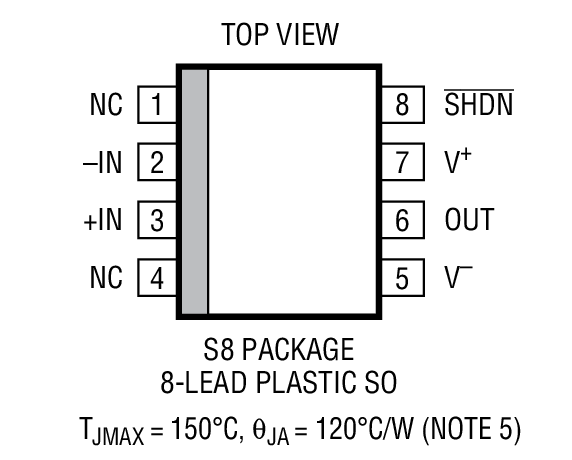

LTC6268封装图解一

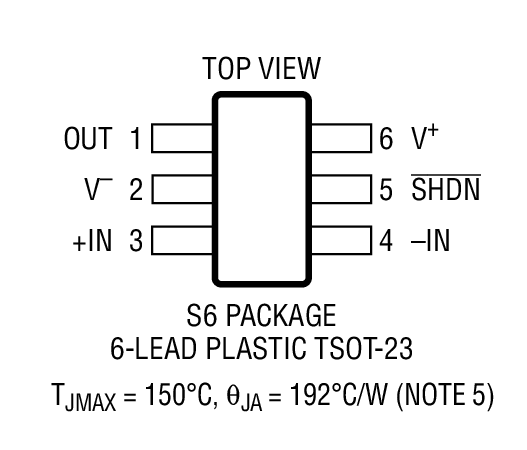

LTC6268封装图解二

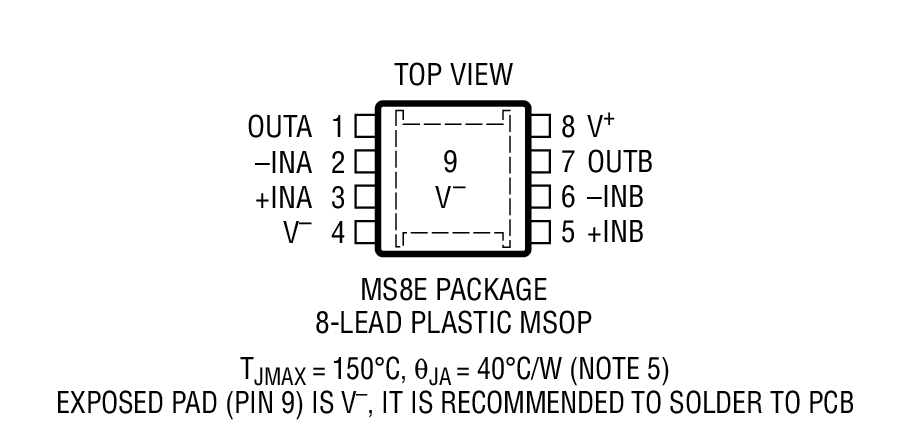

LTC6268封装图解三
LTC6268封装图解四
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC6268介绍

LTC6268 - LTC6268是500MHz 超低偏置电流 FFT 输入运算放大器

LTC6268是LINEAR凌力尔特公司的一款低偏置电流放大器产品，LTC6268是LTC6268是500MHz 超低偏置电流 FFT 输入运算放大器，本站介绍了LTC6268的封装应用图解、特点和优点、功能等，并给出了与LTC6268相关的LINEAR元器件型号供参考。

LTC6268 - LTC6268是500MHz 超低偏置电流 FFT 输入运算放大器 - 低偏置电流放大器 - 航天和严酷环境 - 凌力尔特

LTC6268 - 500MHz 超低偏置电流 FFT 输入运算放大器

LTC6268 - 500MHz 超低偏置电流 FFT 输入运算放大器 - Linear Technology（凌力尔特）

功能描述

LTC6268 / LTC6269 是一款单路 / 双路通道 500MHz FFT 输入运算放大器，其具有极低的输入偏置电流和低输入电容。另外，该器件还具有低的输入参考电流噪声和电压噪声，因而使其成为高速跨阻抗放大器、CCD 输出缓冲器和高阻抗传感放大器的理想选择。其低失真特性使得 LTC6268 / LTC6269 成为非常适合于驱动 SAR ADC 的放大器。

该器件工作在 3.1V 至 5.25V 电源，每个放大器消耗 16.5mA 电流。停机功能可使放大器处于未用状态时降低功耗。

LTC6268 单通道运放采用 8 引脚 SOIC 封装和 6 引脚 SOT-23 封装。SOIC 封装包括两个未连接的引脚，这两个引脚可用于形成一个输入引脚保护环以提供针对电路板漏电流的保护。LTC6269 双通道运放采用具裸露衬垫的 8 引脚 MSOP 封装和 3mm x 3mm 10 引脚 DFN 封装。这两款器件规定的工作温度范围分为两档：–40°C 至 85°C 和 –40°C 至 125°C。

特点
  • 增益带宽乘积：500MHz
  • –3dB 带宽 (A = 1)：350MHz
  • 低输入偏置电流： 在室温条件下的典型值为 ±3fA 在 125°C 时的最大值为 4pA
  • 电流噪声 (100kHz)：5.5fA/√Hz
  • 电压噪声 (1MHz)：4.3nV/√Hz
  • 极低的 CIN：450fF
  • 轨至轨输出
  • 摆率：400V/μs
  • 电源范围：3.1V 至 5.25V
  • 静态电流：16.5mA
  • 谐波失真 (2VP-P)： 在 1MHz 时为 –100dB 在 10MHz 时为 –80dB
  • 工作温度范围：–40°C 至 125°C
  • 单通道器件采用 8 引脚 SO-8 封装、6 引脚 TSOT-23 封装
  • 双通道器件采用 8 引脚 MS8 封装、3mm x 3mm 10 引脚 DFN 10 封装
    • 应用
  • 跨阻抗放大器
  • ADC 驱动器
  • CCD 输出缓冲器
  • 光电倍增管后置放大器
  • 低输入偏置电流 (IBIAS) 电路
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC6268HS6#PBF SOT-23 H $4.79
    LTC6268HS6#TRMPBF SOT-23 H $4.79 $3.44
    LTC6268HS6#TRPBF SOT-23 H $4.72 $3.39
    LTC6268HS8#PBF SO-8 H $4.65 $3.34
    LTC6268HS8#TRPBF SO-8 H $4.72 $3.39
    LTC6268IS6#PBF SOT-23 I $4.17
    LTC6268IS6#TRMPBF SOT-23 I $4.17 $3.00
    LTC6268IS6#TRPBF SOT-23 I $4.10 $2.95
    LTC6268IS8#PBF SO-8 I $4.03 $2.90
    LTC6268IS8#TRPBF SO-8 I $4.10 $2.95
