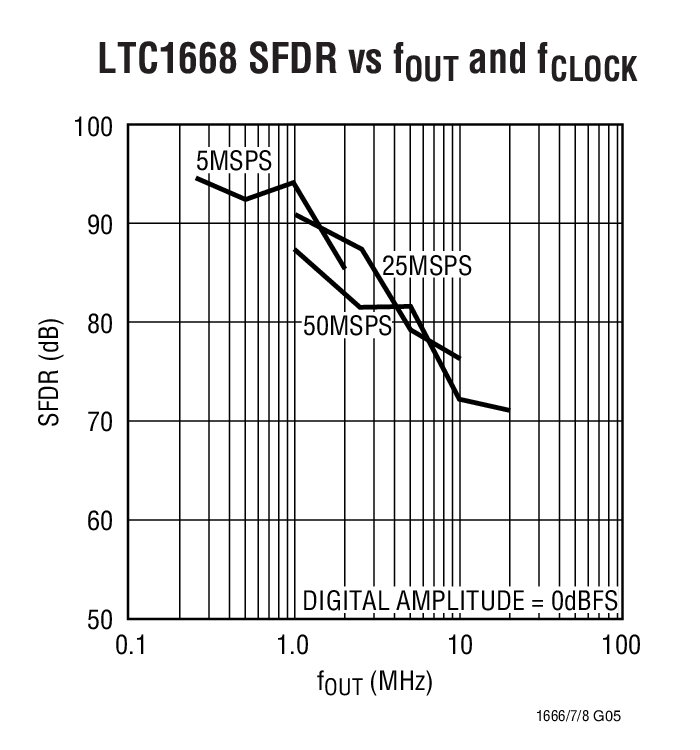

LTC1668典型应用图例一

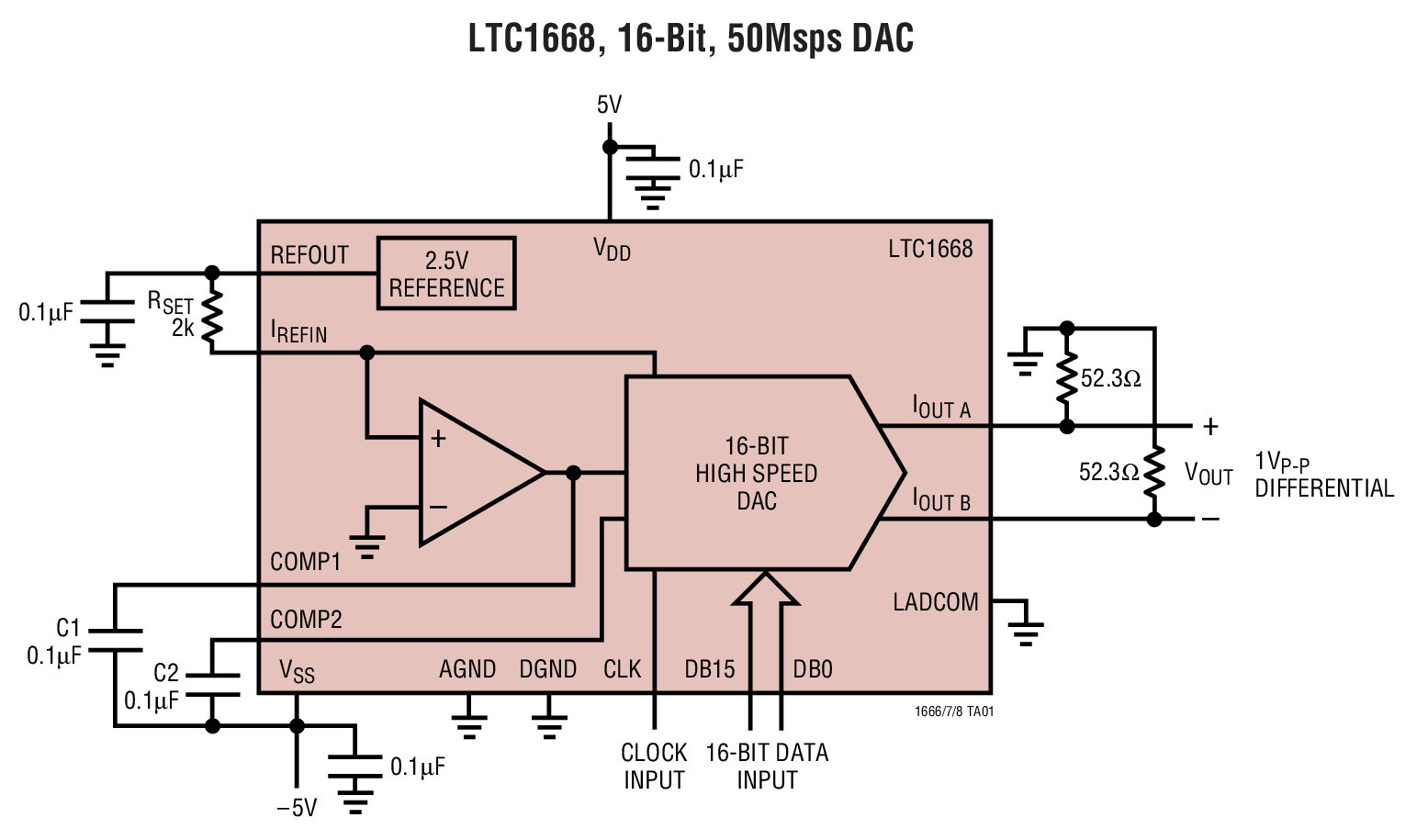

LTC1668典型应用图例二
LTC1668 - 封装图解：

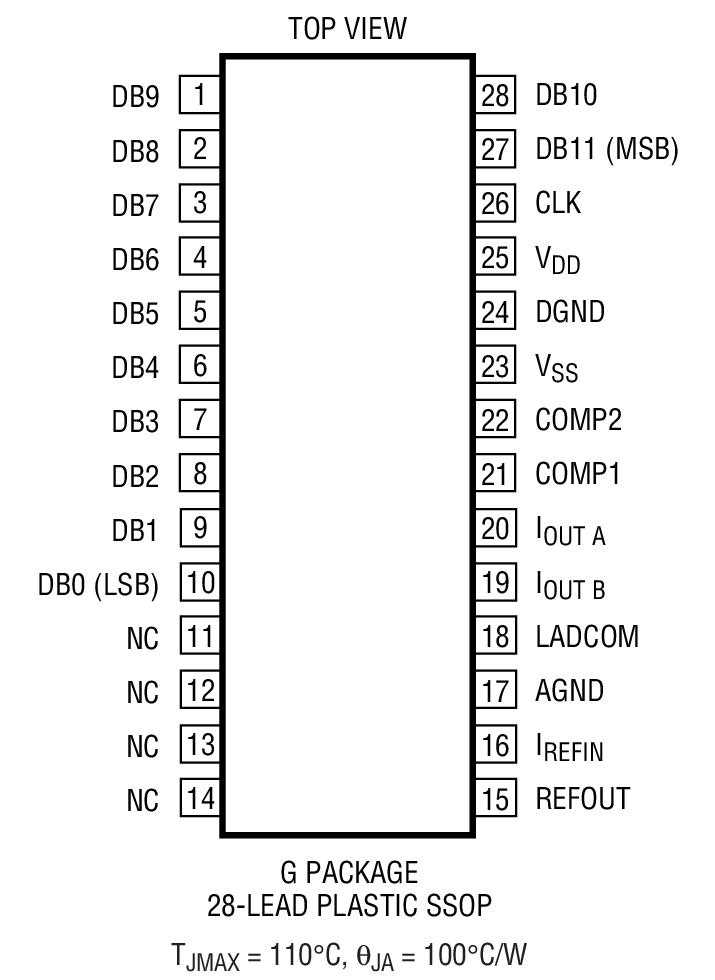

LTC1668封装图解一

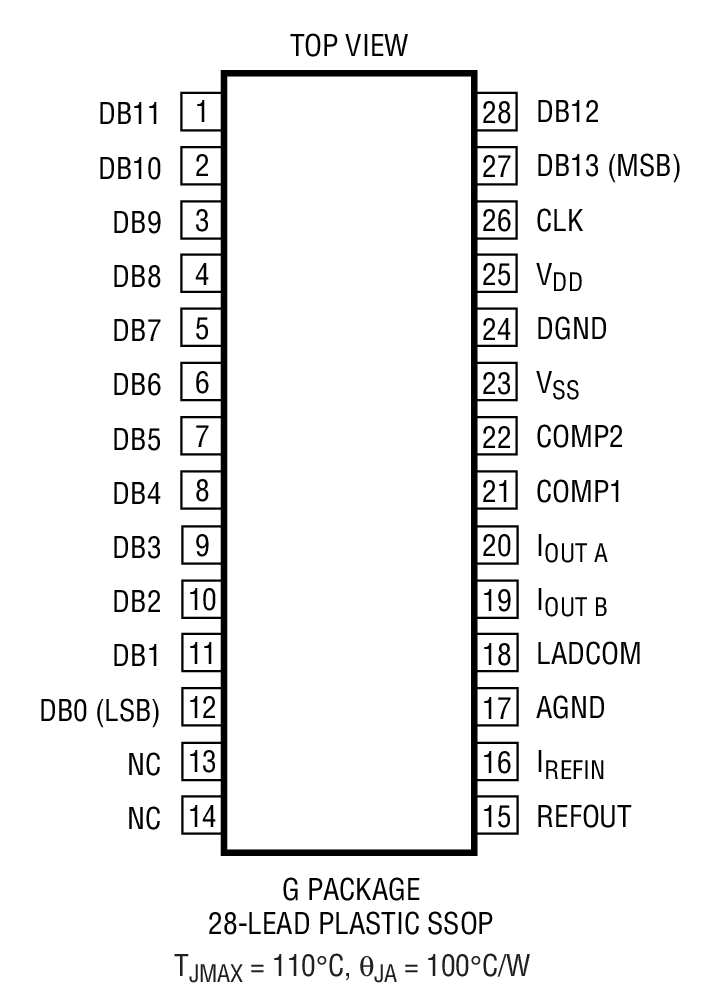

LTC1668封装图解二
LTC1668LTC1668
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC1668介绍

LTC1668 - LTC1668是16-Bit, 50Msps DAC

LTC1668是LINEAR凌力尔特公司的一款高速 DAC产品，LTC1668是LTC1668是16-Bit, 50Msps DAC，本站介绍了LTC1668的封装应用图解、特点和优点、功能等，并给出了与LTC1668相关的LINEAR元器件型号供参考。

LTC1668 - LTC1668是16-Bit, 50Msps DAC - 高速 DAC - 数据转换 - 凌力尔特

LTC1668 - 16-Bit, 50Msps DAC

LTC1668 - 16-Bit, 50Msps DAC - Linear Technology（凌力尔特）

功能描述
The LTC1666/LTC1667/LTC1668 are 12-/14-/16-bit, 50Msps differential current output DACs implemented on a high performance BiCMOS process with laser trimmed, thin-film resistors. The combination of a novel current-steering architecture and a high performance process produces DACs with exceptional AC and DC performance. The LTC1668 is the first 16-bit DAC in the marketplace to exhibit an SFDR (spurious free dynamic range) of 87dB for an output signal frequency of 1MHz.

Operating from ±5V supplies, the LTC1666/LTC1667/LTC1668 can be configured to provide full-scale output currents up to 10mA. The differential current outputs of the DACs allow single-ended or true differential operation. The 1V to 1V output compliance of the LTC1666/LTC1667/LTC1668 allows the outputs to be connected directly to external resistors to produce a differential output voltage without degrading the converter’s linearity. Alternatively, the outputs can be connected to the summing junction of a high speed operational amplifier, or to a transformer.

The LTC1666/LTC1667/LTC1668 are pin compatible and are available in a 28-pin SSOP and are fully specified over the industrial temperature range.

?

特点
  • 50Msps Update Rate
  • Pin Compatible 12-Bit, 14-Bit and 16-Bit Devices
  • High Spectral Purity: 87dB SFDR at 1MHz fOUT
  • 5pV-s Glitch Impulse
  • Differential Current Outputs
  • 20ns Settling Time
  • Low Power: 180mW from ±5V Supplies
  • TTL/CMOS (3.3V or 5V) Inputs
  • Small Package: 28-Pin SSOP
    • 应用
  • Cellular Base Stations
  • Multicarrier Base Stations
  • Wireless Communication
  • Direct Digital Synthesis (DDS)
  • xDSL Modems
  • Arbitrary Waveform Generation
  • Automated Test Equipment
  • Instrumentation
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC1668CG SSOP-28 C $16.05 $13.75
    LTC1668CG#PBF SSOP-28 C $16.05 $13.75
    LTC1668CG#TR SSOP-28 C $13.85
    LTC1668CG#TRPBF SSOP-28 C $13.85
    LTC1668IG SSOP-28 I $17.40 $14.95
    LTC1668IG#PBF SSOP-28 I $17.40 $14.95
    LTC1668IG#TR SSOP-28 I $15.05
    LTC1668IG#TRPBF SSOP-28 I $15.05
