LT3015技术文档下载：

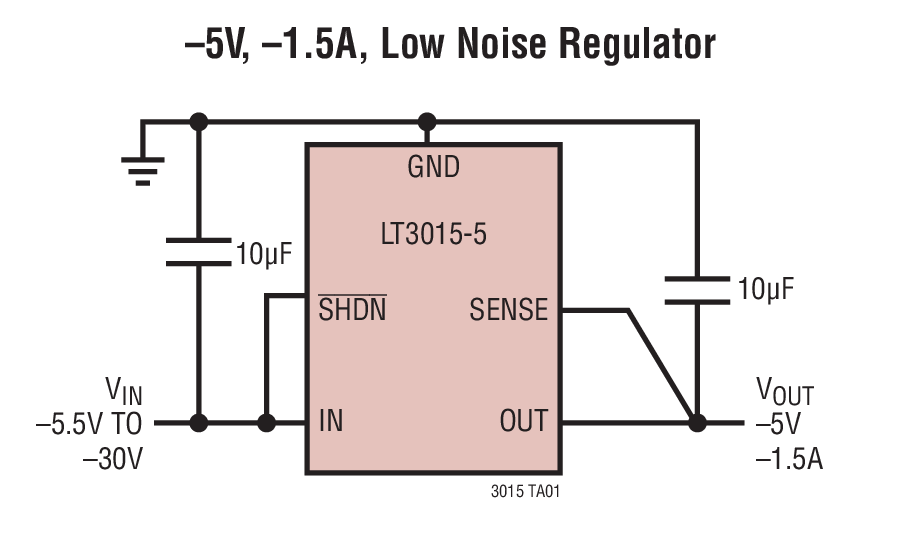

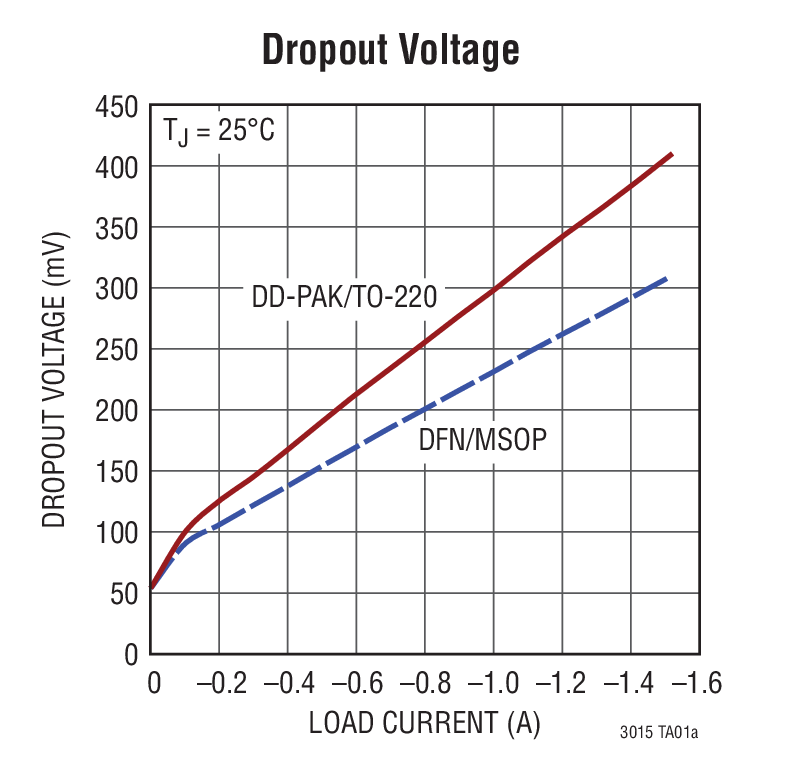

LT3015 - 典型应用图例：

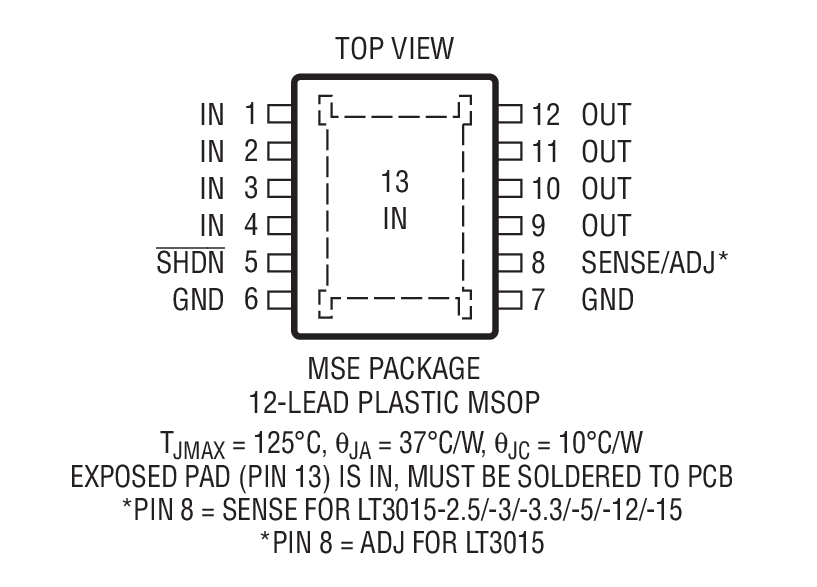

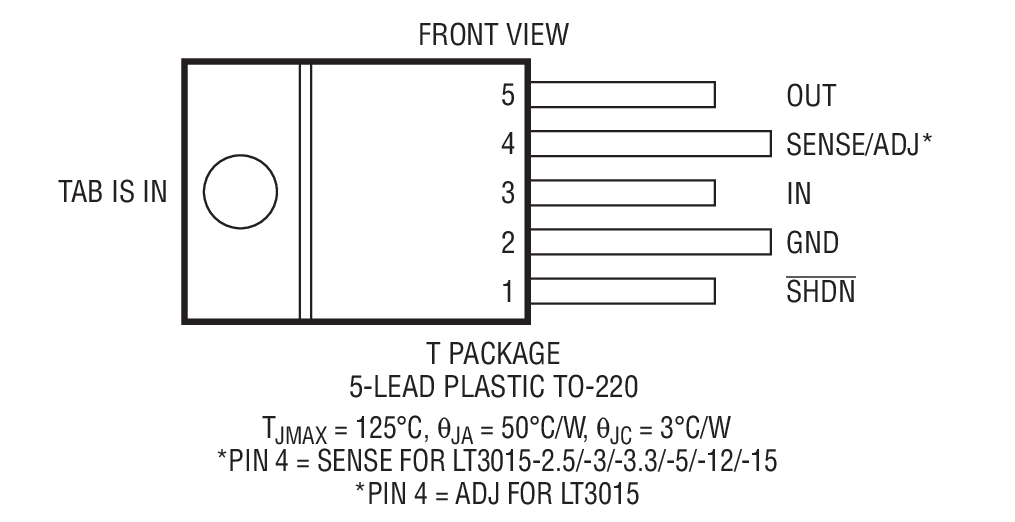

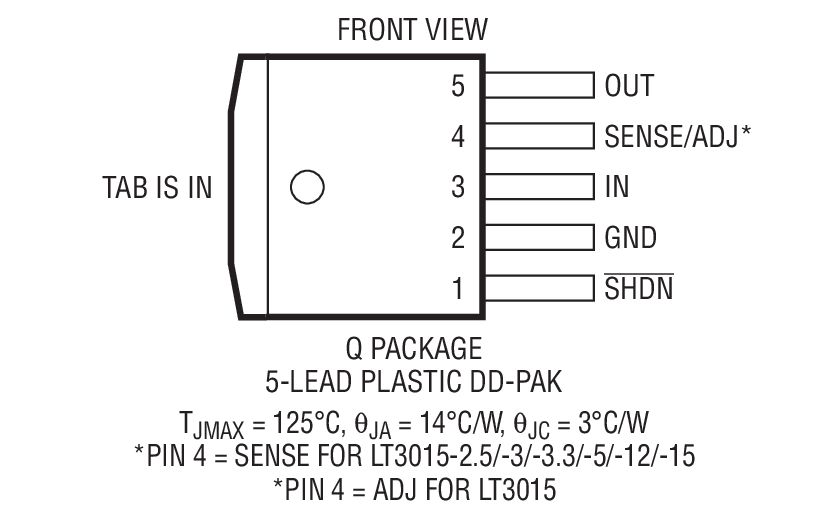

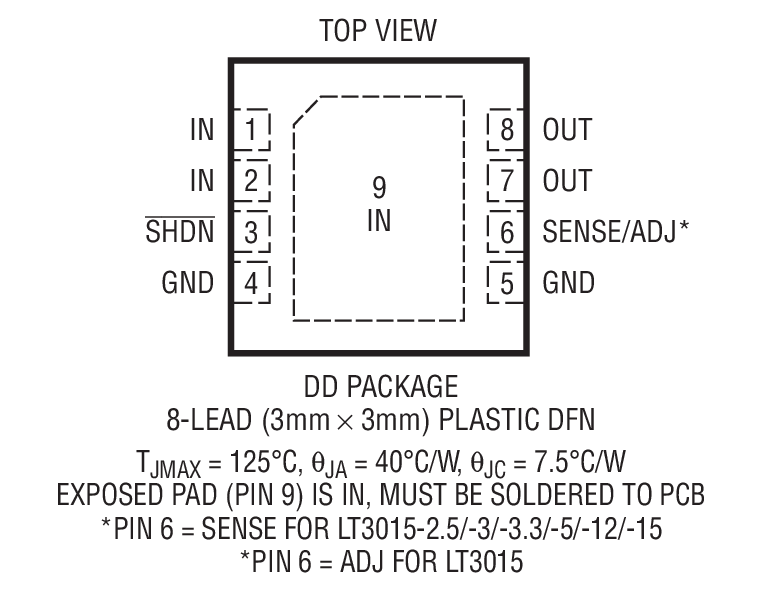

LT3015 - 封装图解：
LT3015 - LT3015是具精准电流限值的 1.5A、低噪声、负线性稳压器
LT3015是Linear公司的一款负线性稳压器 (LDO)产品，LT3015是具精准电流限值的 1.5A、低噪声、负线性稳压器，本站介绍了LT3015的封装应用图解、特点和优点、功能等，并给出了与LT3015相关的凌力尔特元器件型号供参考。
LT3015 - 具精准电流限值的 1.5A、低噪声、负线性稳压器
LT3015 系列 - 具精准电流限值的 1.5A、低噪声、负线性稳压器 - Linear Technology（凌力尔特）
功能描述
LT3015 系列是一款具快速瞬态响应的低噪声、低压差、负线性稳压器。在 310mV 的典型压差电压条件下，该器件能够提供高达 1.5A 的输出电流。LT3015 的工作静态电流通常为 1.1mA，并在停机模式中减小至 <1μA。在压差条件下，静态电流也处于良好受控状态。除了快速瞬态响应之外，LT3015 还可提供非常低的输出噪声，从而使其非常适合那些对噪声敏感的应用。
LT3015 稳压器可在采用一个 10μF (最小值) 输出电容器时实现稳定。另外，该稳压器还可以使用小的陶瓷电容器，而不像其他稳压器常见的那样必需增加 ESR。内部保护电路包括反向输出保护、具折返的精准电流限值以及具迟滞的热限制。
LT3015 稳压器可提供 -2.5V、-3V、-3.3V、-5V、-12V 和 -15V 固定输出电压，以及用作一款具一个 -1.22V 基准电压的可调型器件。该器件提供的封装型式包括 5 引脚 TO-220 和 DD-Pak、耐热性能增强型 12 引脚 MSOP 以及扁平 (高度仅为 0.75mm) 8 引脚 3mm x 3mm DFN 封装。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LT3015EDD-12#PBF | 3x3 DFN-8 | E | $3.82 | $2.67 |
| LT3015EDD-12#TRPBF | 3x3 DFN-8 | E | $2.73 | |
| LT3015EDD-15#PBF | 3x3 DFN-8 | E | $3.82 | $2.67 |
| LT3015EDD-15#TRPBF | 3x3 DFN-8 | E | $2.73 | |
| LT3015EDD-2.5#PBF | 3x3 DFN-8 | E | $3.82 | $2.67 |
| LT3015EDD-2.5#TRPBF | 3x3 DFN-8 | E | $2.73 | |
| LT3015EDD-3.3#PBF | 3x3 DFN-8 | E | $3.82 | $2.67 |
| LT3015EDD-3.3#TRPBF | 3x3 DFN-8 | E | $2.73 | |
| LT3015EDD-3#PBF | 3x3 DFN-8 | E | $3.82 | $2.67 |
| LT3015EDD-3#TRPBF | 3x3 DFN-8 | E | $2.73 | |
| LT3015EDD-5#PBF | 3x3 DFN-8 | E | $3.82 | $2.67 |
| LT3015EDD-5#TRPBF | 3x3 DFN-8 | E | $2.73 | |
| LT3015EDD#PBF | 3x3 DFN-8 | E | $3.82 | $2.67 |
| LT3015EDD#TRPBF | 3x3 DFN-8 | E | $2.73 | |
| LT3015EMSE-12#PBF | MS-12E | E | $3.82 | $2.67 |
| LT3015EMSE-12#TRPBF | MS-12E | E | $2.73 | |
| LT3015EMSE-15#PBF | MS-12E | E | $3.82 | $2.67 |
| LT3015EMSE-15#TRPBF | MS-12E | E | $2.73 | |
| LT3015EMSE-2.5#PBF | MS-12E | E | $3.82 | $2.67 |
| LT3015EMSE-2.5#TRPBF | MS-12E | E | $2.73 | |
| LT3015EMSE-3.3#PBF | MS-12E | E | $3.82 | $2.67 |
| LT3015EMSE-3.3#TRPBF | MS-12E | E | $2.73 | |
| LT3015EMSE-3#PBF | MS-12E | E | $3.82 | $2.67 |
| LT3015EMSE-3#TRPBF | MS-12E | E | $2.73 | |
| LT3015EMSE-5#PBF | MS-12E | E | $3.82 | $2.67 |
| LT3015EMSE-5#TRPBF | MS-12E | E | $2.73 | |
| LT3015EMSE#PBF | MS-12E | E | $3.82 | $2.67 |
| LT3015EMSE#TRPBF | MS-12E | E | $2.73 | |
| LT3015EQ-12#PBF | DDPAK-5 | E | $4.29 | $3.00 |
| LT3015EQ-12#TRPBF | DDPAK-5 | E | $3.06 | |
| LT3015EQ-15#PBF | DDPAK-5 | E | $4.29 | $3.00 |
| LT3015EQ-15#TRPBF | DDPAK-5 | E | $3.06 | |
| LT3015EQ-2.5#PBF | DDPAK-5 | E | $4.29 | $3.00 |
| LT3015EQ-2.5#TRPBF | DDPAK-5 | E | $3.06 | |
| LT3015EQ-3.3#PBF | DDPAK-5 | E | $4.29 | $3.00 |
| LT3015EQ-3.3#TRPBF | DDPAK-5 | E | $3.06 | |
| LT3015EQ-3#PBF | DDPAK-5 | E | $4.29 | $3.00 |
| LT3015EQ-3#TRPBF | DDPAK-5 | E | $3.06 | |
| LT3015EQ-5#PBF | DDPAK-5 | E | $4.29 | $3.00 |
| LT3015EQ-5#TRPBF | DDPAK-5 | E | $3.06 | |
| LT3015EQ#PBF | DDPAK-5 | E | $4.29 | $3.00 |
| LT3015EQ#TRPBF | DDPAK-5 | E | $3.06 | |
| LT3015ET-12#PBF | TO-220 | E | $4.29 | $3.00 |
| LT3015ET-15#PBF | TO-220 | E | $4.29 | $3.00 |
| LT3015ET-2.5#PBF | TO-220 | E | $4.29 | $3.00 |
| LT3015ET-3.3#PBF | TO-220 | E | $4.29 | $3.00 |
| LT3015ET-3#PBF | TO-220 | E | $4.29 | $3.00 |
| LT3015ET-5#PBF | TO-220 | E | $4.29 | $3.00 |
| LT3015ET#PBF | TO-220 | E | $4.29 | $3.00 |
| LT3015ET#TRPBF | TO-220 | E | $3.06 | |
| LT3015IDD-12#PBF | 3x3 DFN-8 | I | $4.29 | $3.00 |
| LT3015IDD-12#TRPBF | 3x3 DFN-8 | I | $3.06 | |
| LT3015IDD-15#PBF | 3x3 DFN-8 | I | $4.29 | $3.00 |
| LT3015IDD-15#TRPBF | 3x3 DFN-8 | I | $3.06 | |
| LT3015IDD-2.5#PBF | 3x3 DFN-8 | I | $4.29 | $3.00 |
| LT3015IDD-2.5#TRPBF | 3x3 DFN-8 | I | $3.06 | |
| LT3015IDD-3.3#PBF | 3x3 DFN-8 | I | $4.29 | $3.00 |
| LT3015IDD-3.3#TRPBF | 3x3 DFN-8 | I | $3.06 | |
| LT3015IDD-3#PBF | 3x3 DFN-8 | I | $4.29 | $3.00 |
| LT3015IDD-3#TRPBF | 3x3 DFN-8 | I | $3.06 | |
| LT3015IDD-5#PBF | 3x3 DFN-8 | I | $4.29 | $3.00 |
| LT3015IDD-5#TRPBF | 3x3 DFN-8 | I | $3.06 | |
| LT3015IDD#PBF | 3x3 DFN-8 | I | $4.29 | $3.00 |
| LT3015IDD#TRPBF | 3x3 DFN-8 | I | $3.06 | |
| LT3015IMSE-12#PBF | MS-12E | I | $4.29 | $3.00 |
| LT3015IMSE-12#TRPBF | MS-12E | I | $3.06 | |
| LT3015IMSE-15#PBF | MS-12E | I | $4.29 | $3.00 |
| LT3015IMSE-15#TRPBF | MS-12E | I | $3.06 | |
| LT3015IMSE-2.5#PBF | MS-12E | I | $4.29 | $3.00 |
| LT3015IMSE-2.5#TRPBF | MS-12E | I | $3.06 | |
| LT3015IMSE-3.3#PBF | MS-12E | I | $4.29 | $3.00 |
| LT3015IMSE-3.3#TRPBF | MS-12E | I | $3.06 | |
| LT3015IMSE-3#PBF | MS-12E | I | $4.29 | $3.00 |
| LT3015IMSE-3#TRPBF | MS-12E | I | $3.06 | |
| LT3015IMSE-5#PBF | MS-12E | I | $4.29 | $3.00 |
| LT3015IMSE-5#TRPBF | MS-12E | I | $3.06 | |
| LT3015IMSE#PBF | MS-12E | I | $4.29 | $3.00 |
| LT3015IMSE#TRPBF | MS-12E | I | $3.06 | |
| LT3015IQ-12#PBF | DDPAK-5 | I | $4.93 | $3.45 |
| LT3015IQ-12#TRPBF | DDPAK-5 | I | $3.51 | |
| LT3015IQ-15#PBF | DDPAK-5 | I | $4.93 | $3.45 |
| LT3015IQ-15#TRPBF | DDPAK-5 | I | $3.51 | |
| LT3015IQ-2.5#PBF | DDPAK-5 | I | $4.93 | $3.45 |
| LT3015IQ-2.5#TRPBF | DDPAK-5 | I | $3.51 | |
| LT3015IQ-3.3#PBF | DDPAK-5 | I | $4.93 | $3.45 |
| LT3015IQ-3.3#TRPBF | DDPAK-5 | I | $3.51 | |
| LT3015IQ-3#PBF | DDPAK-5 | I | $4.93 | $3.45 |
| LT3015IQ-3#TRPBF | DDPAK-5 | I | $3.51 | |
| LT3015IQ-5#PBF | DDPAK-5 | I | $4.93 | $3.45 |
| LT3015IQ-5#TRPBF | DDPAK-5 | I | $3.51 | |
| LT3015IQ#PBF | DDPAK-5 | I | $4.93 | $3.45 |
| LT3015IQ#TRPBF | DDPAK-5 | I | $3.51 | |
| LT3015IT-12#PBF | TO-220 | I | $4.93 | $3.45 |
| LT3015IT-15#PBF | TO-220 | I | $4.93 | $3.45 |
| LT3015IT-2.5#PBF | TO-220 | I | $4.93 | $3.45 |
| LT3015IT-3.3#PBF | TO-220 | I | $4.93 | $3.45 |
| LT3015IT-3#PBF | TO-220 | I | $4.93 | $3.45 |
| LT3015IT-5#PBF | TO-220 | I | $4.93 | $3.45 |
| LT3015IT#PBF | TO-220 | I | $4.93 | $3.45 |
| LT3015IT#TRPBF | TO-220 | I | $3.51 | |
| LT3015MPMSE-12#PBF | MS-12E | MP | $10.30 | $7.21 |
| LT3015MPMSE-12#TRPBF | MS-12E | MP | $7.27 | |
| LT3015MPMSE-15#PBF | MS-12E | MP | $10.30 | $7.21 |
| LT3015MPMSE-15#TRPBF | MS-12E | MP | $7.27 | |
| LT3015MPMSE-2.5#PBF | MS-12E | MP | $10.30 | $7.21 |
| LT3015MPMSE-2.5#TRPBF | MS-12E | MP | $7.27 | |
| LT3015MPMSE-3.3#PBF | MS-12E | MP | $10.30 | $7.21 |
| LT3015MPMSE-3.3#TRPBF | MS-12E | MP | $7.27 | |
| LT3015MPMSE-3#PBF | MS-12E | MP | $10.30 | $7.21 |
| LT3015MPMSE-3#TRPBF | MS-12E | MP | $7.27 | |
| LT3015MPMSE-5 | MS-12E | MP | $10.30 | $7.21 |
| LT3015MPMSE-5#PBF | MS-12E | MP | $10.30 | $7.21 |
| LT3015MPMSE-5#TRPBF | MS-12E | MP | $7.27 | |
| LT3015MPMSE#PBF | MS-12E | MP | $10.30 | $7.21 |
| LT3015MPMSE#TRPBF | MS-12E | MP | $7.27 | |
| LT3015MPQ-12#PBF | DDPAK-5 | MP | $11.57 | $8.10 |
| LT3015MPQ-12#TRPBF | DDPAK-5 | MP | $8.16 | |
| LT3015MPQ-15#PBF | DDPAK-5 | MP | $11.57 | $8.10 |
| LT3015MPQ-15#TRPBF | DDPAK-5 | MP | $8.16 | |
| LT3015MPQ-3.3#PBF | DDPAK-5 | MP | $11.57 | $8.10 |
| LT3015MPQ-3.3#TRPBF | DDPAK-5 | MP | $8.16 | |
| LT3015MPQ-3#PBF | DDPAK-5 | MP | $11.57 | $8.10 |
| LT3015MPQ-3#TRPBF | DDPAK-5 | MP | $8.16 | |
| LT3015MPQ-5#PBF | DDPAK-5 | MP | $11.57 | $8.10 |
| LT3015MPQ-5#TRPBF | DDPAK-5 | MP | $8.16 | |
| LT3015MPQ#PBF | DDPAK-5 | MP | $11.57 | $8.10 |
| LT3015MPQ#TRPBF | DDPAK-5 | MP | $8.16 |
