LTC1345 - 单电源 V.35 收发器

LTC1345 - 单电源 V.35 收发器 - Linear Technology（凌力尔特）

功能描述

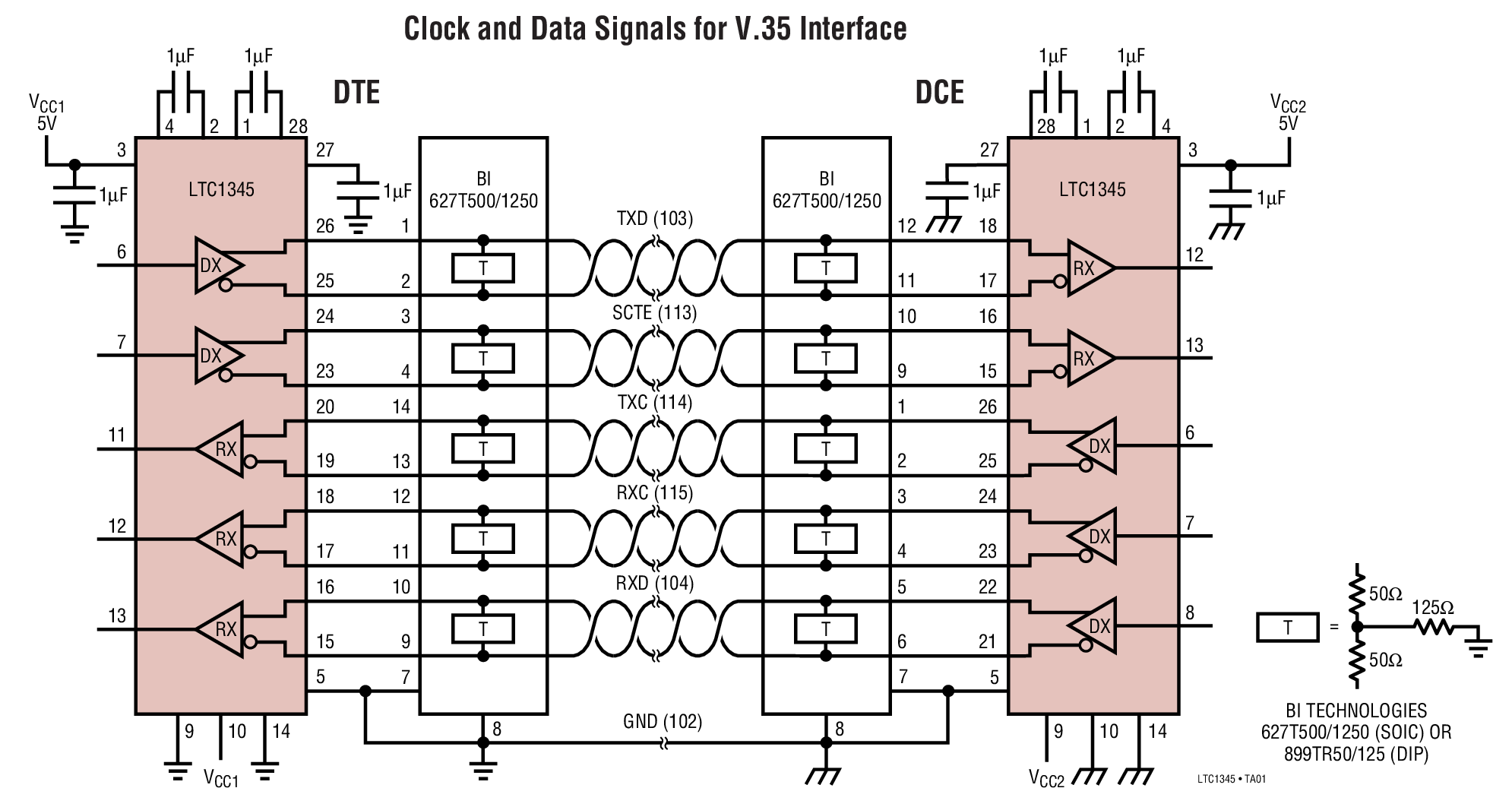

LTC1345 是一个采用单 5V 电源来为 V.35 接口提供差分时钟和数据信号的单片收发器。与一个外部电阻终端网络和一个控制信号的 LT1134A RS232 收发器配合，LTC1345 可形成一个采用单 5V 工作电源的完整低功耗 DTE 或 DCE V.35 接口端口。

?LTC1345 具有三个电流输出差分发送器、三个差分接收器和一个电荷泵。该收发器可针对 DTE 或 DCE 操作进行配置，或采用两个选择引脚使之停机。在停机方式下，电源电流被减至 1μA。

?该收发器操作可高达 10M 波特。所有的发送器均具备短路保护功能，而一个接收器输出使能引脚允许接收器输出被强制进入高阻抗状态。发送器输出和接收器输入均具有 ±10kV ESD 保护功能。电荷泵通过采用三个外部 1μF 电容器以稳定一个 VEE 输出。

特点

单芯片可提供所有 V.35 差分时钟和数据信号

单 5V 工作电源运作

软件可选的数据终端设备 (DTE) 或数据通讯设备 (DCE) 配置

发送器和接收器可承受重复的 ± 10kV ESD 脉冲

关断方式将 ICC 降至 1μA (典型值)

10M 波特传送速率

当禁止、停机或断电时，发送器保持高阻抗

符合 CCITT V.35 规格

发送器设有短路保护措施

应用

调制解调器

电信

数据路由器

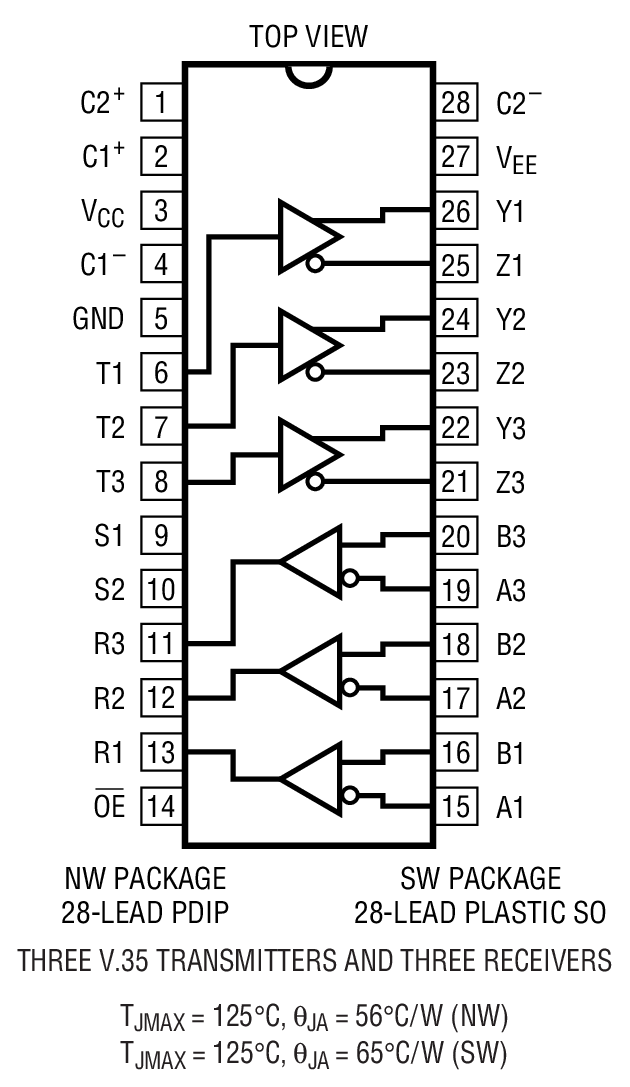

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC1345CNW	NW-28	C	$9.25	$7.30
LTC1345CNW#PBF	NW-28	C	$9.25	$7.30
LTC1345CSW	SW-28	C	$9.60	$7.55
LTC1345CSW#PBF	SW-28	C	$9.60	$7.55
LTC1345CSW#TR	SW-28	C		$7.65
LTC1345CSW#TRPBF	SW-28	C		$7.65
LTC1345ISW	SW-28	I	$11.00	$8.70
LTC1345ISW#PBF	SW-28	I	$11.00	$8.70
LTC1345ISW#TR	SW-28	I		$8.80
LTC1345ISW#TRPBF	SW-28	I		$8.80
