当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC2480
LTC2480技术文档下载：
LTC2480技术文档产品手册下载
LTC2480 - 典型应用图例：

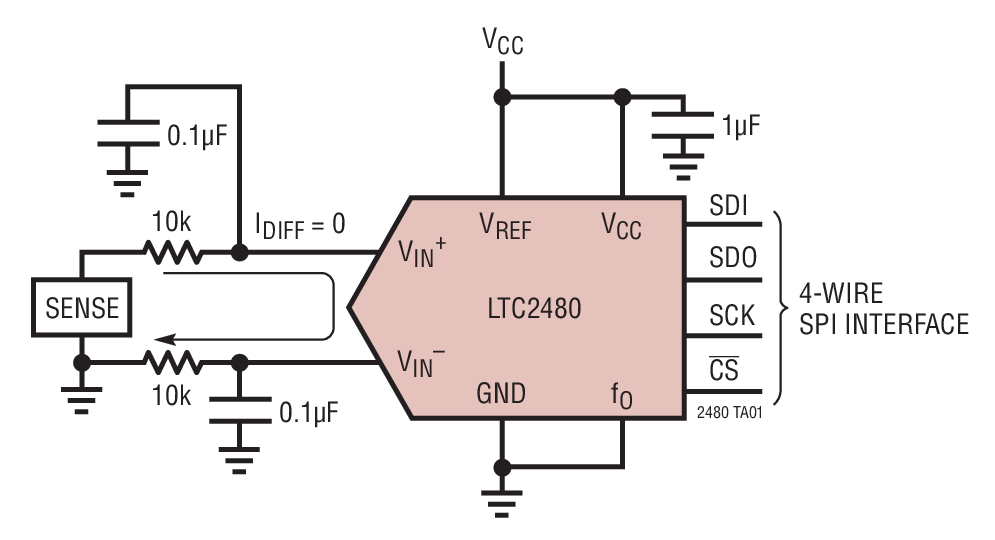

LTC2480典型应用图例一

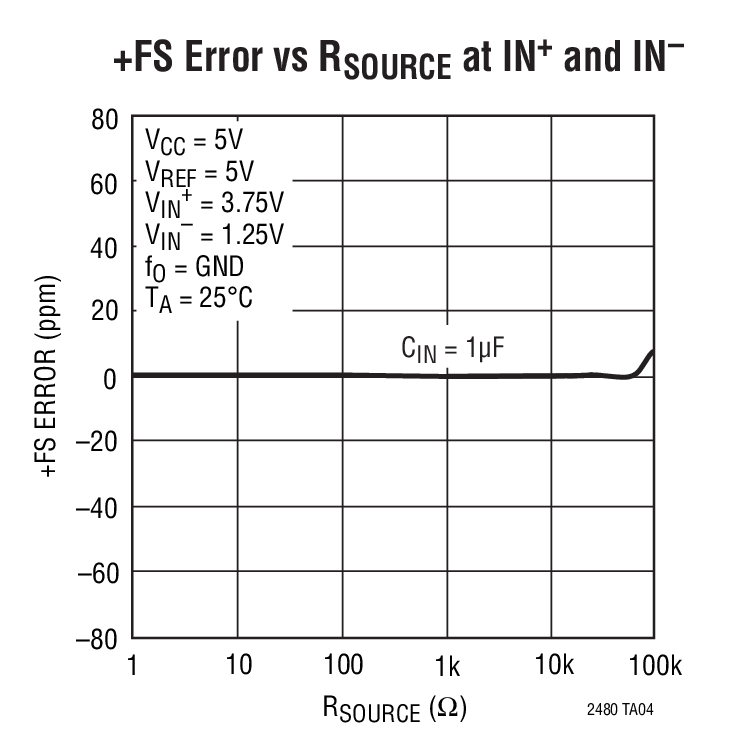

LTC2480典型应用图例二
LTC2480 - 封装图解：

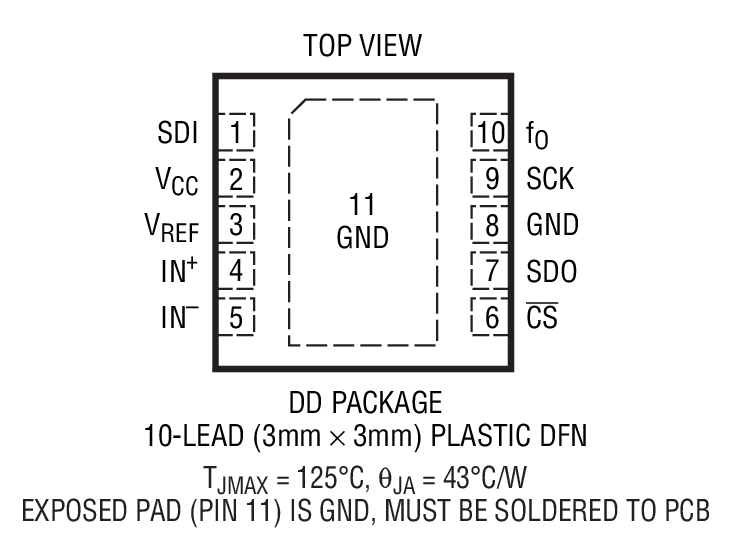

LTC2480封装图解一

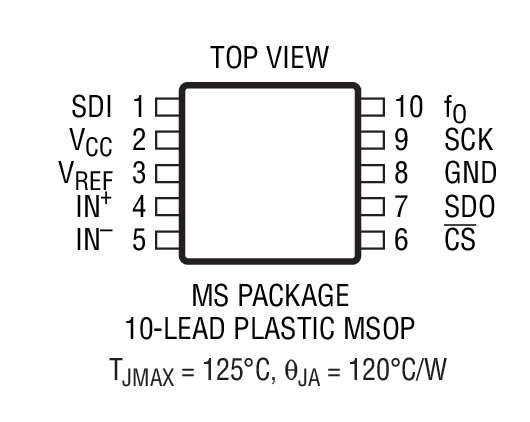

LTC2480封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC2480介绍

LTC2480 - LTC2480是具 Easy Drive 输入电流抵消功能的 16 位 ΔΣ ADC

LTC2480是LINEAR凌力尔特公司的一款无延迟增量累加 ADC产品，LTC2480是LTC2480是具 Easy Drive 输入电流抵消功能的 16 位 ΔΣ ADC，本站介绍了LTC2480的封装应用图解、特点和优点、功能等，并给出了与LTC2480相关的LINEAR元器件型号供参考。

LTC2480 - LTC2480是具 Easy Drive 输入电流抵消功能的 16 位 ΔΣ ADC - 无延迟增量累加 ADC - 航天和严酷环境 - 凌力尔特

LTC2480 - 具 Easy Drive 输入电流抵消功能的 16 位 ΔΣ ADC

LTC2480 - 具 Easy Drive 输入电流抵消功能的 16 位 ΔΣ ADC - Linear Technology（凌力尔特）

功能描述

LTC2480 实现了一个 16 位加上正负位的无延迟增量累加 (No Latency ΔΣTM) 模数转换器与专利 Easy Drive 技术的组合。这种已获专利的采样方案通过差分输入电流的自动抵消而消除了动态输入电流误差和片内缓冲的缺点。这使得能够保持出色的 DC 准确度，同时又可对大的外部源阻抗和具有轨至轨输入范围的输入信号直接进行数字化处理。

LTC2480 包括片内可编程增益、一个温度传感器和一个振荡器。LTC2480 可通过配置以提供一个 1 至 256 的可编程增益 (分 8 级)，测量一个外部信号或内部温度传感器和抑制线路频率。可以选择 50Hz、60Hz 或同时 50Hz / 60Hz 线路频率抑制以及一种 2x 加速模式。

LTC2480 提供了一个与基准电压无关的宽共模输入范围 (0V 至 VCC)。该基准可以低至 100mV，或直接连接至 VCC。LTC2480 包括一个内置修整振荡器，从而免除了增设外部晶体或振荡器的需要。在连续、透明、偏移和全标度校准过程中自动地保持了绝对准确度和低漂移。

特点
  • -40ºC ~ 125ºC 扩展温度范围
  • Easy DriveTM 技术实现了具零差分输入电流的轨至轨输入
  • 能够以全准确度对高阻抗传感器直接进行数字化处理
  • 可编程增益：1 至 256
  • GND 至 VCC 输入 / 基准共模范围
  • 可编程 50Hz、60Hz 或同时 50Hz / 60Hz 抑制模式
  • 2ppm (0.25LSB) INL，无漏失码
  • 1ppm 偏移和 15ppm 全标度误差
  • 可选的 2x 速度模式 (15Hz — 采用内部振荡器)
  • 无延迟：数字滤波器可在单个周期内实现稳定
  • 2.7V 至 5.5V 单工作电源
  • 内部振荡器
  • 采用纤巧型 (3mm x 3mm) 10 引脚 DFN 封装和 10 引脚 MSOP 封装
    • 应用
  • 直接传感器数字化转换器
  • 衡器
  • 直接温度测量
  • 应变仪换能器
  • 仪表
  • 工业过程控制
  • DVM 和测量计
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2480CDD 3x3 DFN-10 C $2.64 $1.85
    LTC2480CDD#PBF 3x3 DFN-10 C $2.64 $1.85
    LTC2480CDD#TR 3x3 DFN-10 C $1.91
    LTC2480CDD#TRPBF 3x3 DFN-10 C $1.91
    LTC2480CMS#PBF MS-10 C $2.64 $1.85
    LTC2480CMS#TRPBF MS-10 C $1.91
    LTC2480HDD#PBF MS-10 H $3.65 $2.55
    LTC2480HDD#TRPBF MS-10 H $2.61
    LTC2480HMS#PBF MS-10 H $3.65 $2.55
    LTC2480HMS#TRPBF MS-10 H $2.61
    LTC2480IDD 3x3 DFN-10 I $3.18 $2.22
    LTC2480IDD#PBF 3x3 DFN-10 I $3.18 $2.22
    LTC2480IDD#TR 3x3 DFN-10 I $2.28
    LTC2480IDD#TRPBF 3x3 DFN-10 I $2.28
    LTC2480IMS#PBF MS-10 I $3.18 $2.22
    LTC2480IMS#TRPBF MS-10 I $2.28
