LTC1966 - 精准型微功率 ΔΣ RMS 至 DC 转换器

LTC1966 - 精准型微功率 ΔΣ RMS 至 DC 转换器 - Linear Technology（凌力尔特）

功能描述

LTC1966 是一款真正的 RMS 至 DC 转换器，它运用了创新的专利 ΔΣ 计算技术。LTC1966 的内部增量-累加 (ΔΣ) 电路使其在使用上更简单，比传统的对数反对数 RMS 至 DC 转换器更准确、更低功率和灵活性大为增强。

LTC1966 可接受单端或差分输入信号 (为了抑制 EMI / RFI)，并且支持高至 4 的峰值因数。共模输入范围为轨至轨。差分输入范围为 1VPEAK，并提供了前所未有的线性度。与此前的 RMS 至 DC 转换器不同，LTC1966 的绝佳线性度可在任何输入电压条件下实现轻松的系统校准。

另外，LTC1966 还具有一个轨至轨输出和一个单独的输出基准引脚，因而可提供灵活的电平移动。LTC1966 采用 2.7V 至 5.5V 的单工作电源或 ±5.5V 的双工作电源。一种低功率停机模式能将电源电流减小至 0.5μA。

LTC1966 不容易受到 PC 板焊接和应力以及工作温度的影响。LTC1966 采用节省空间的 MSOP 封装，非常适合于便携式应用。

特点

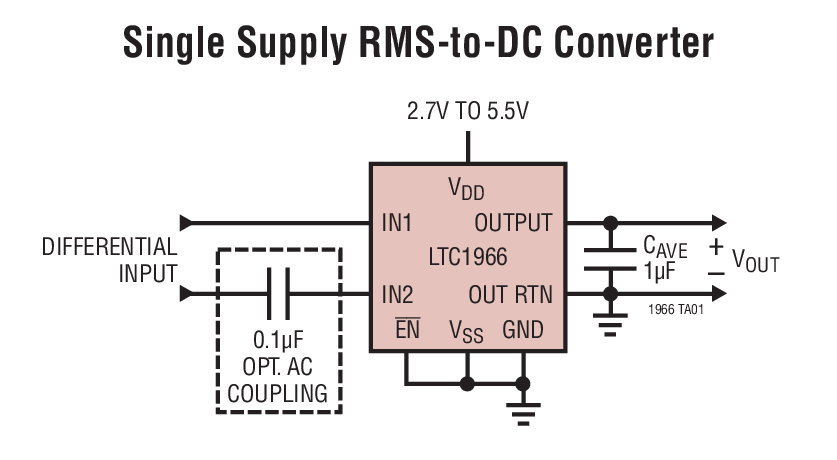

使用简单，只需要一个电容器

采用 ΔΣ 技术的真正 RMS 至 DC 转换

高准确度：0.1% 增益准确度 (从 50Hz 至 1kHz)0.25% 总误差 (从 50Hz 至 1kHz)

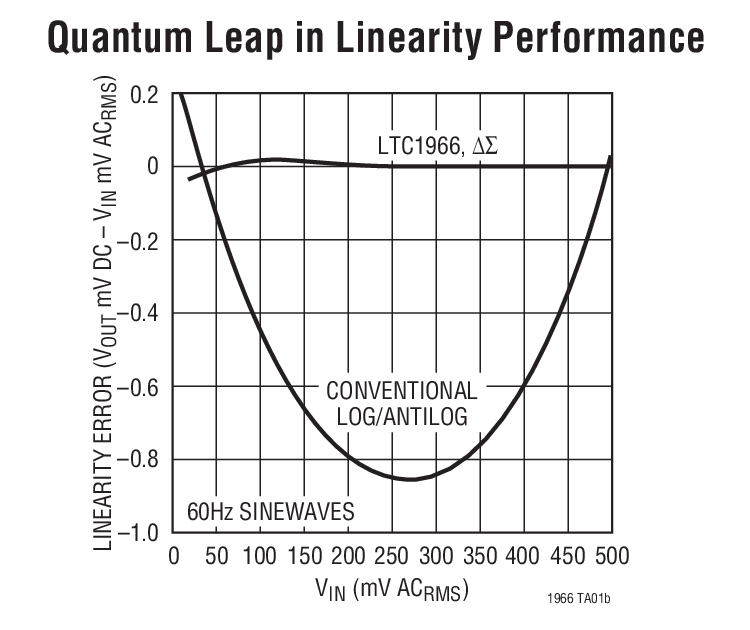

高线性度：0.02% 线性度可实现简单的系统校准

低电源电流：155μA (典型值)，170μA (最大值)

超低停机电流：0.1μA

恒定带宽：与输入电压无关800kHz -3dB，6kHz±1%

灵活的电源：2.7V 至 5.5V 单电源高达 ±5.5V 的双电源

灵活的输入：差分或单端轨至轨共模电压范围高达 1VPEAK 的差分电压

灵活的输出：轨至轨输出单独的输出基准引脚可提供电平移动

宽温度范围：-55℃ 至 125℃

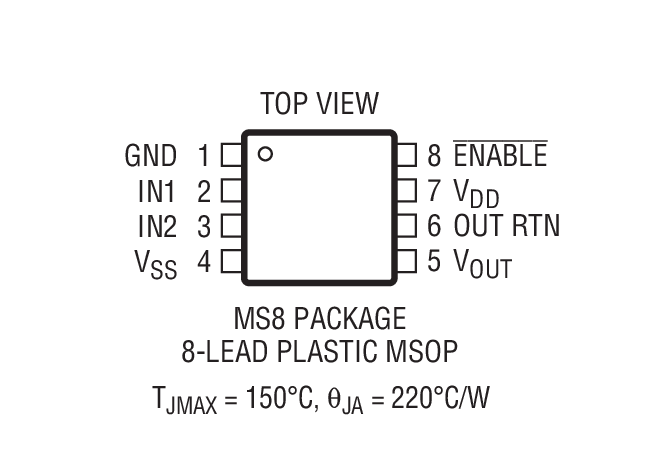

小外形尺寸：节省空间的 8 引脚 MSOP 封装

应用

真正的 RMS 数字万用表和面板式仪表

真正的 RMS AC + DC 测量

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC1966CMS8	MS-8	C	$3.90	$2.95
LTC1966CMS8#PBF	MS-8	C	$3.90	$2.95
LTC1966CMS8#TR	MS-8	C		$3.01
LTC1966CMS8#TRPBF	MS-8	C		$3.01
LTC1966HMS8#PBF	MS-8	H	$9.68	$6.95
LTC1966HMS8#TRPBF	MS-8	H	$9.74	$7.01
LTC1966IMS8	MS-8	I	$6.60	$4.95
LTC1966IMS8#PBF	MS-8	I	$6.60	$4.95
LTC1966IMS8#TR	MS-8	I		$5.01
LTC1966IMS8#TRPBF	MS-8	I		$5.01
LTC1966MPMS8#PBF	MS-8	MP	$12.48	$8.95
LTC1966MPMS8#TRPBF	MS-8	MP	$12.54	$9.01
