当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LT8494
LT8494技术文档下载：
LT8494技术文档产品手册下载
LT8494 - 典型应用图例：

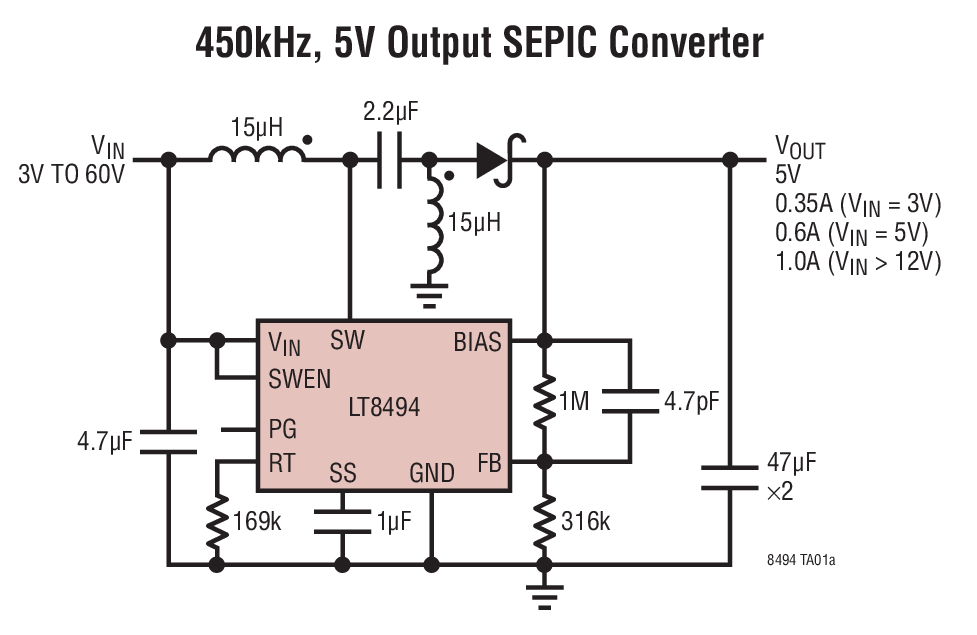

LT8494典型应用图例一

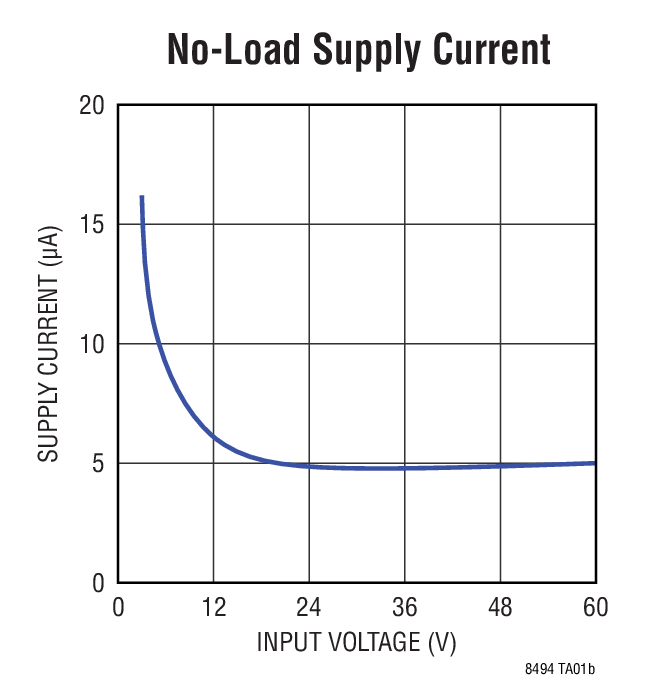

LT8494典型应用图例二
LT8494 - 封装图解：

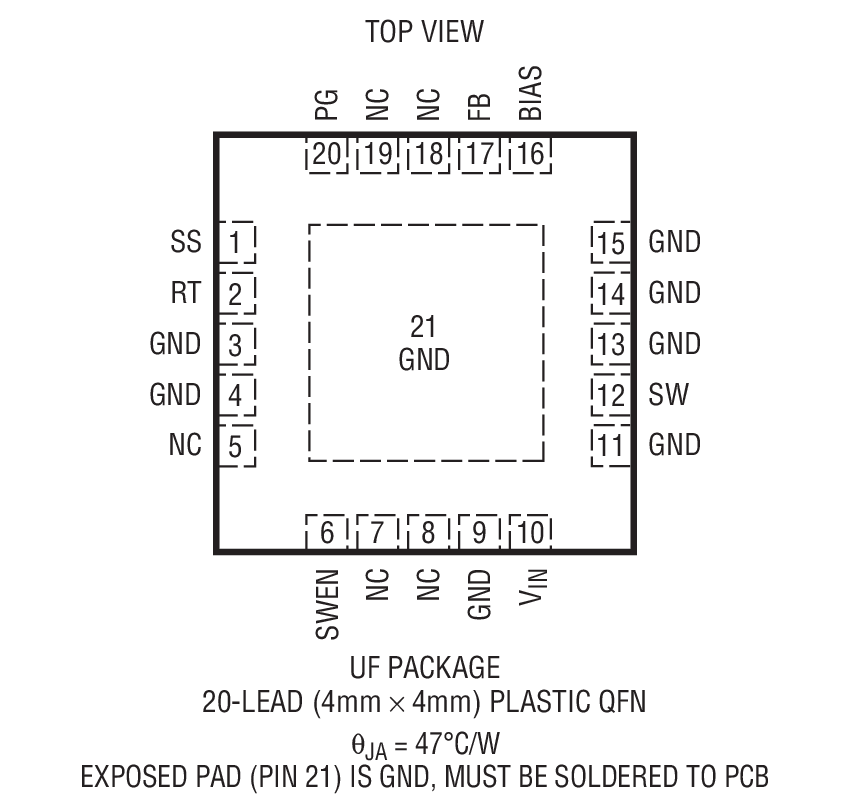

LT8494封装图解一

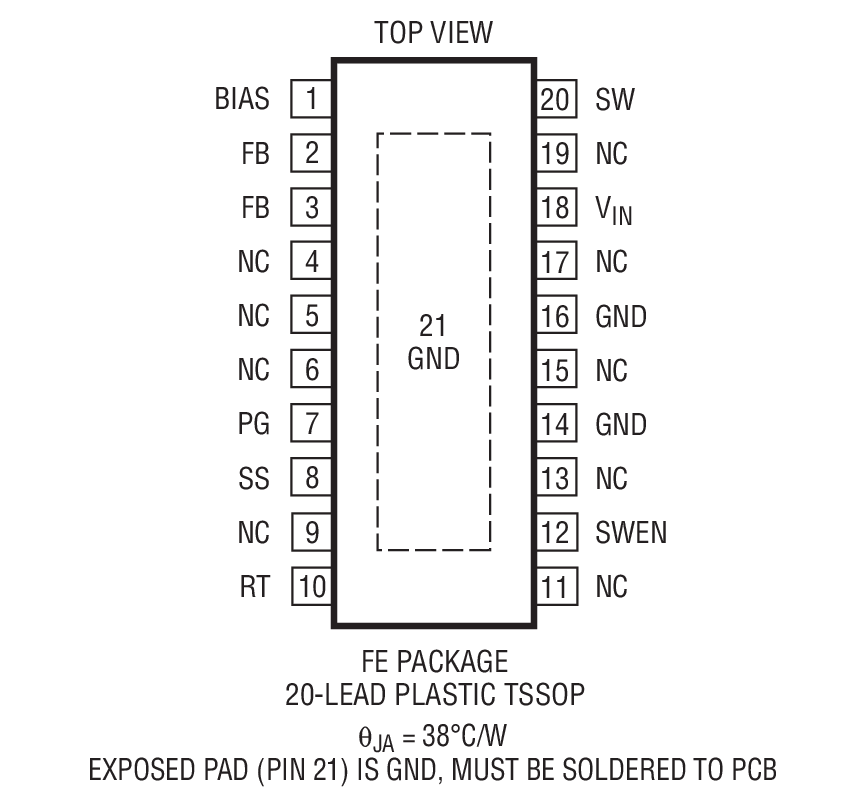

LT8494封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT8494介绍

LT8494 - LT8494是具 2A、70V 开关和 7μA 静态电流的 SEPIC / 升压型 DC/DC 转换器

LT8494是LINEAR凌力尔特公司的一款内部电源开关产品，LT8494是LT8494是具 2A、70V 开关和 7μA 静态电流的 SEPIC / 升压型 DC/DC 转换器，本站介绍了LT8494的封装应用图解、特点和优点、功能等，并给出了与LT8494相关的LINEAR元器件型号供参考。

LT8494 - LT8494是具 2A、70V 开关和 7μA 静态电流的 SEPIC / 升压型 DC/DC 转换器 - 内部电源开关 - 电源管理 - 凌力尔特

LT8494 - 具 2A、70V 开关和 7μA 静态电流的 SEPIC / 升压型 DC/DC 转换器

LT8494 - 具 2A、70V 开关和 7μA 静态电流的 SEPIC / 升压型 DC/DC 转换器 - Linear Technology（凌力尔特）

功能描述

LT8494 是一款可调频率 (250kHz 至 1.5MHz) 单片式开关稳压器。静态电流在器件操作时可小于 7μA，并在 SWEN 引脚处于低电平时为 ~0.3μA。LT8494 可配置为一个 SEPIC、升压或反激式转换器。

其低纹波突发模式操作能在低输出电流条件下维持高效率，并保持输出纹波低于 10mV。双电源引脚 (VIN 和 BIAS) 使得器件能够自动地采用最有效的电源来运作。对于 SEPIC 拓扑，输入电源电压可高达 60V，而对于升压和反激式拓扑则高达 32V (具有至高达 60V 的穿越能力)。在启动之后，由于器件能够从其输出 (BIAS) 吸收电流 (即使当 VIN 电压降至低于 2.5V 时也不例外)，因而延长了电池寿命。

在 SWEN 引脚上使用一个电阻分压器为转换器提供了一种可编程的欠压闭锁 (UVLO)。当 VOUT 达到编程输出电压的 92% 时，一个电源良好标记将发出指示信号。

另外，此器件还集成了频率折返和软起动等其他功能。LT8494 采用具裸露衬垫的 20 引脚 QFN 封装和 20 引脚 TSSOP 封装，旨在实现低热阻。TSSOP 封装中的故障耐受能力允许相邻引脚短接或者开路，并不需要把输出电压提升至高于其编程值。

特点
  • 低纹波突发模式 (Burst Mode) 操作： 7μA IQ (在 12VIN 至 5VOUT 转换) 输出纹波 (典型值 < 10mV)
  • 双电源引脚： 改善了效率 在启动之后把最小电源电压降低至 ~1V 以延长电池寿命
  • 宽输入电压范围：~1V 至 60V (对于启动为 2.5V 至 32V)
  • 电源良好 (PG) 电路可在输入电源低至 1.3V 时运行
  • 在 TSSOP 封装中可耐受 FMEA 故障
  • 固定频率 PWM、SEPIC / 升压 / 反激式拓扑
  • NPN 电源开关：2A/70V
  • 可编程开关频率：250kHz 至 1.5MHz
  • 可在 SWEN 引脚上进行欠压闭锁 (UVLO) 编程
  • 可利用一个电容器进行软起动编程
  • 小外形 20 引脚 QFN 封装或 20 引脚 TSSOP 封装
    • 应用
  • 汽车电子控制单元 (ECU) 电源
  • 便携式产品的电源
  • 工业电源
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT8494EFE#PBF TSSOP-20 E $4.07 $2.85
    LT8494EFE#TRPBF TSSOP-20 E $2.91
    LT8494EUF#PBF 4x4 QFN-20 E $4.07 $2.85
    LT8494EUF#TRPBF 4x4 QFN-20 E $2.91
    LT8494HFE#PBF TSSOP-20 H $4.84 $3.39
    LT8494HFE#TRPBF TSSOP-20 H $3.45
    LT8494IFE#PBF TSSOP-20 I $4.49 $3.14
    LT8494IFE#TRPBF TSSOP-20 I $3.20
    LT8494IUF#PBF 4x4 QFN-20 I $4.49 $3.14
    LT8494IUF#TRPBF 4x4 QFN-20 I $3.20
