LTC1546 - 带终端的软件可选择多协议收发器

LTC1546 - 带终端的软件可选择多协议收发器 - Linear Technology（凌力尔特）

LTC1546 是一种带有片上电缆终端的 3 驱动器 / 3 接收器多协议收发器。当与 LTC1544 配合使用时，该芯片组组成了一套完整的软件可选择 DTE 或 DCE 接口，这支持 RS232、RS449、EIA530、EIA530-A、V.35、V.36 和 X.21协议。全部所需的电缆终端由 LTC1546 内部提供。在大多数应用中，LTC1546 可取代一个 LTC1543 和一个 LTC1344A 而电路板不需有任何改变。

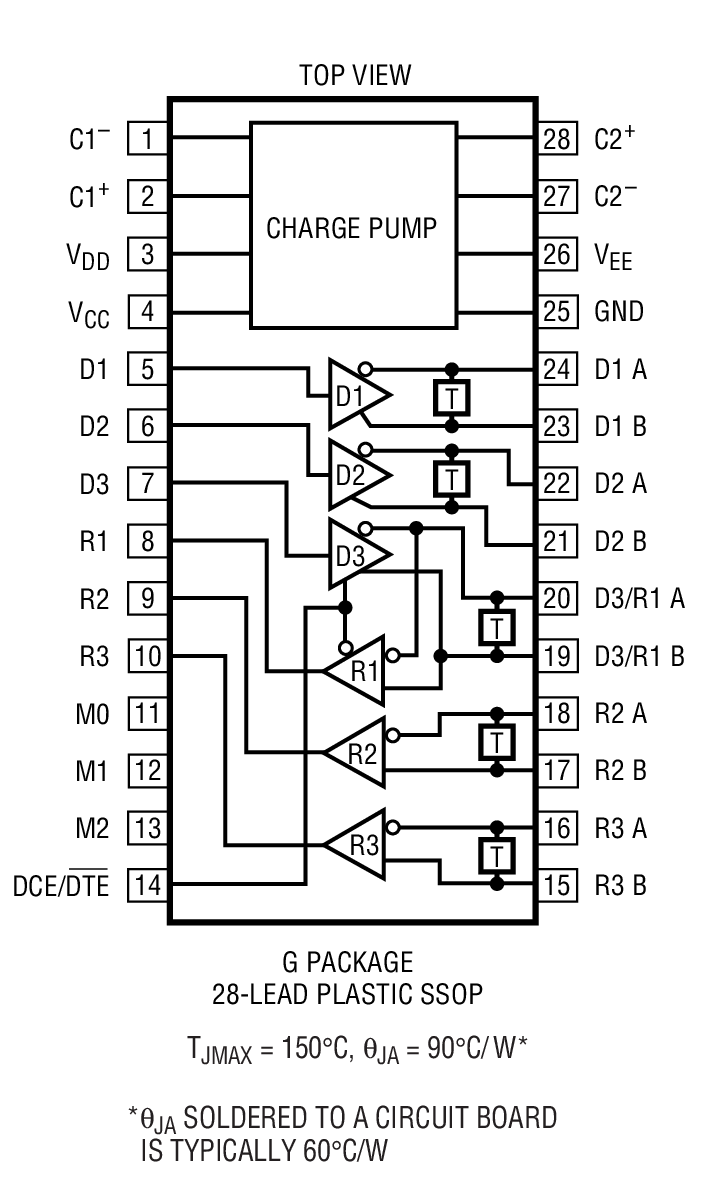

LTC1546 利用一个内部充电泵由一个单 5V 电源供电，它仅需要五只节省空间的表面安装电容器。LTC1546 采用的是 28 引线 SSOP 表面贴封装

?

软件可选择的收发器支持：? RS232、RS449、EIA530、EIA530-A、V.35、? V.36 和 X.21

经 TUV Telecom Services Inc.认证，符合NET1、NET2 和 TBR2 标准

片上电缆终端

与 LTC1543 引脚兼容

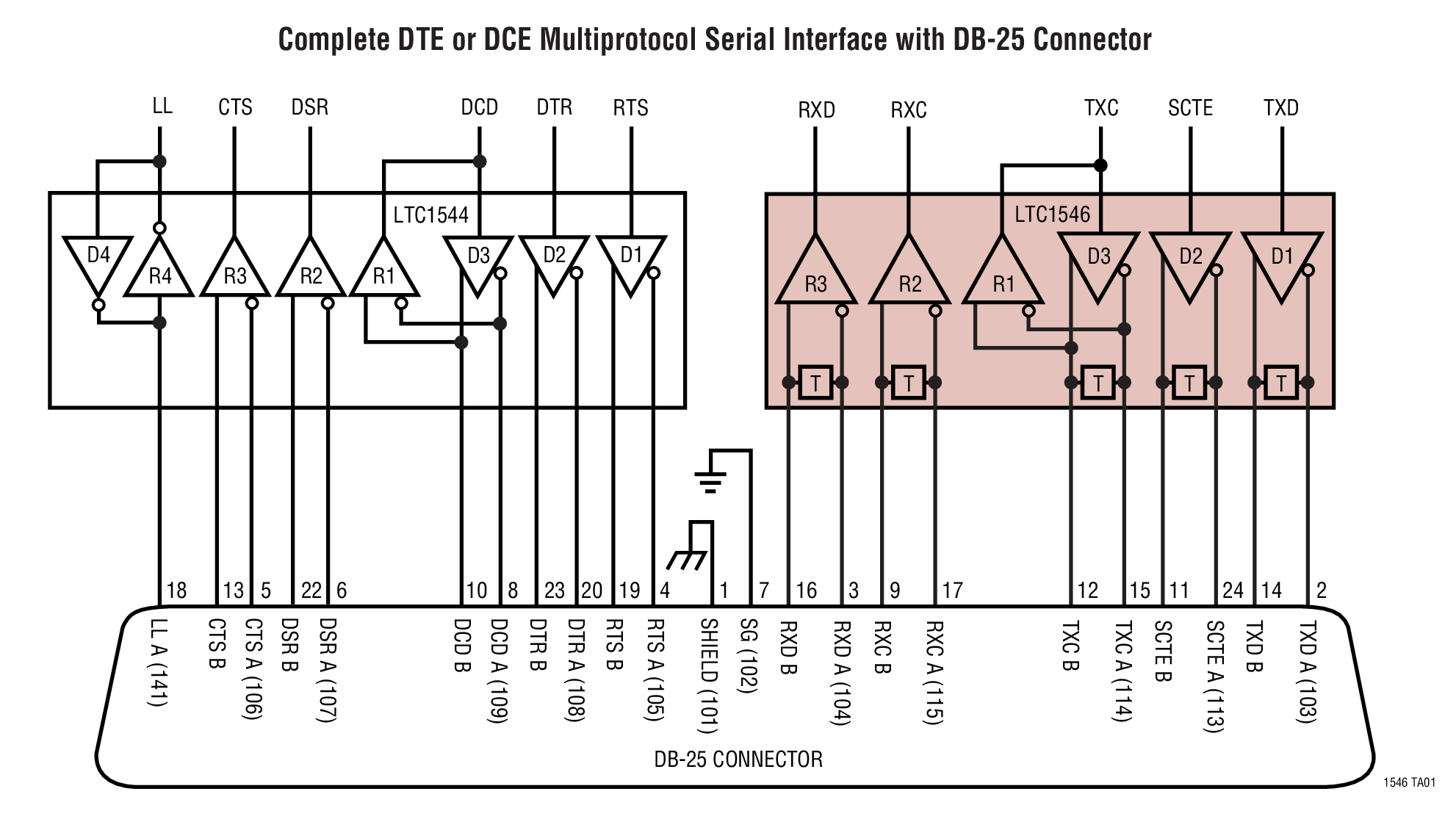

与 LTC1544 配合构成完整的 DTE (数据终端设备) 或 DCE (数据通讯设备) 端口

工作在 5V 单电源

占位面积小

数据网络

信息业务单元 (CSU) 和数据业务单元 (DSU)

数据路由器

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC1546CG	SSOP-28	C	$13.75	$11.65
LTC1546CG#PBF	SSOP-28	C	$13.75	$11.65
LTC1546CG#TR	SSOP-28	C		$11.73
LTC1546CG#TRPBF	SSOP-28	C		$11.73
LTC1546IG	SSOP-28	I	$15.85	$13.35
LTC1546IG#PBF	SSOP-28	I	$15.85	$13.35
LTC1546IG#TR	SSOP-28	I		$13.43
LTC1546IG#TRPBF	SSOP-28	I		$13.43
