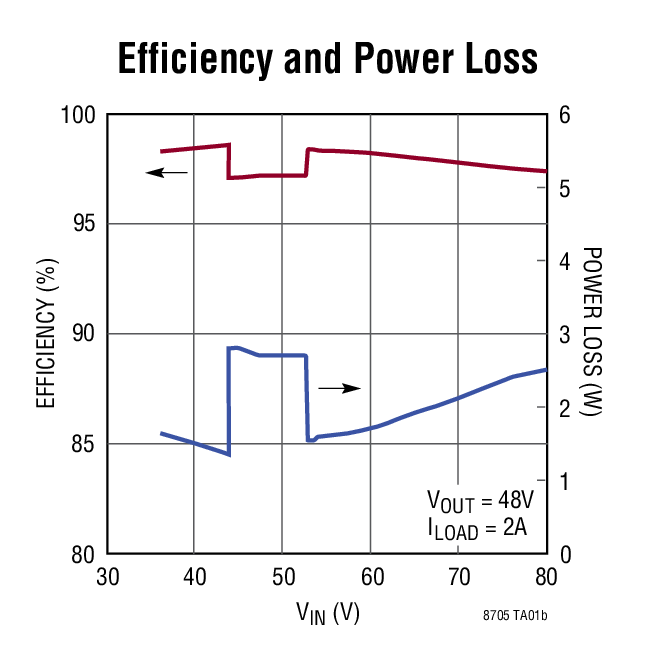

LT8705典型应用图例二
LT8705 - 封装图解:

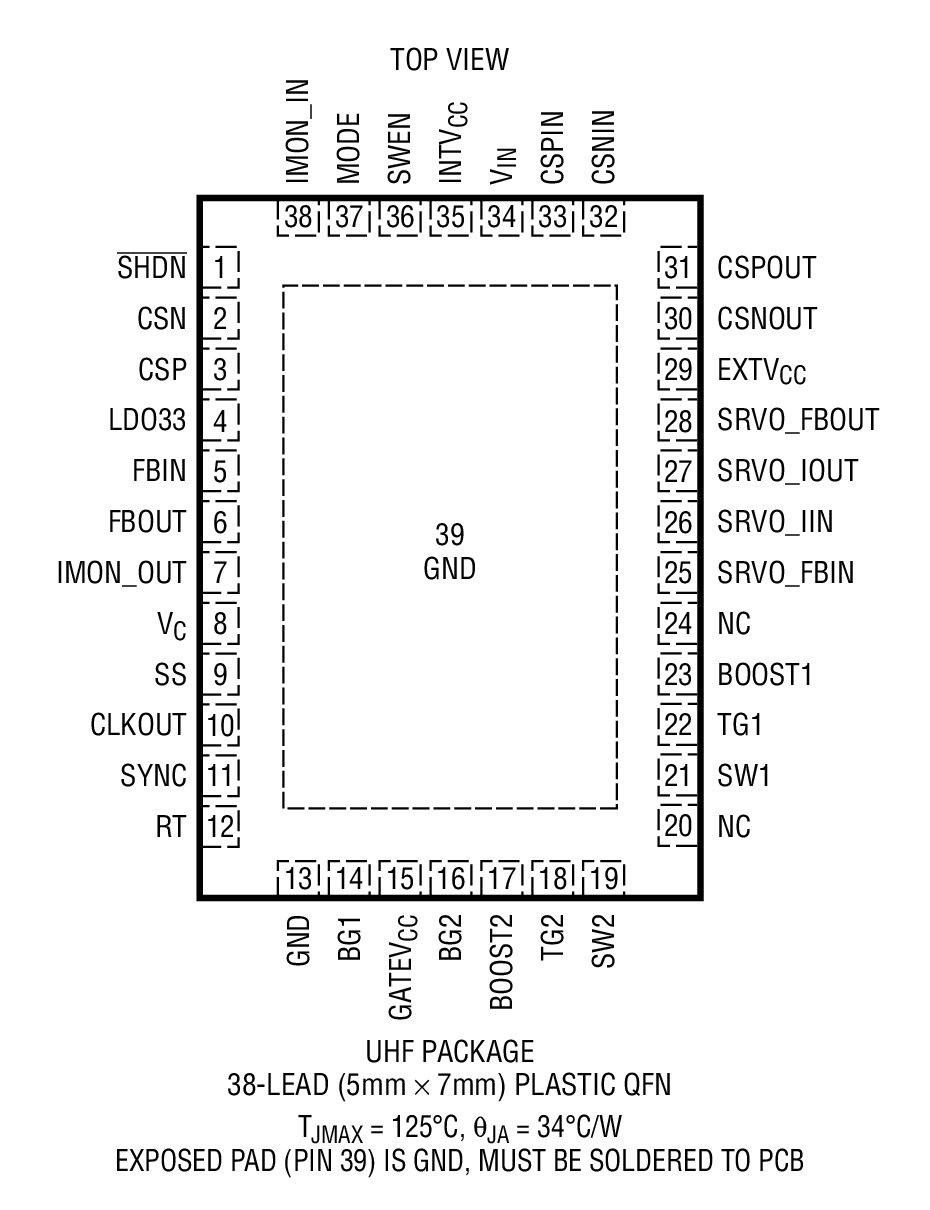

LT8705封装图解一

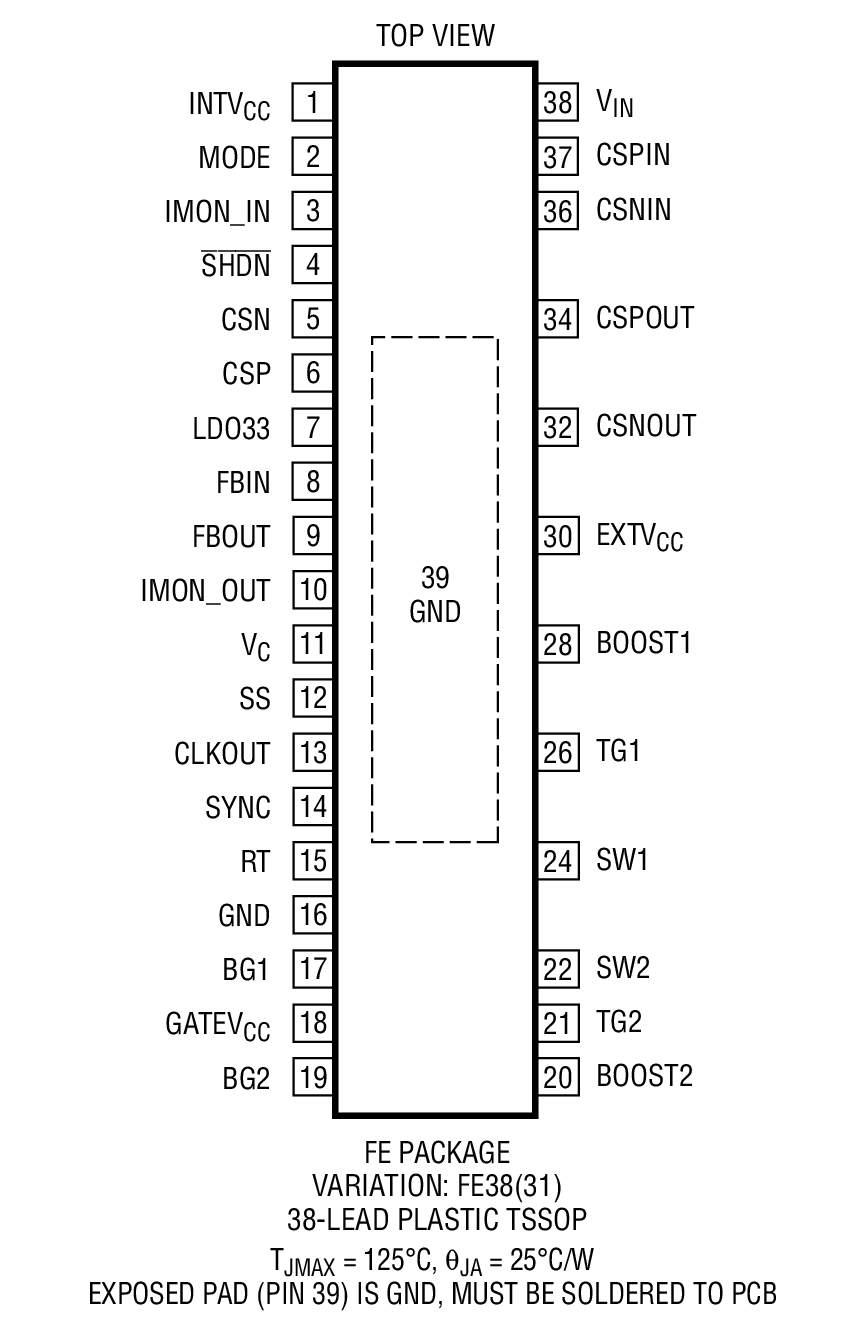

LT8705封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT8705介绍
LT8705 - LT8705是80V VIN 和 VOUT 同步、四开关、降压-升压型 DC/DC 控制器

LT8705是Linear公司的一款外部电源开关降压-升压产品,LT8705是80V VIN 和 VOUT 同步、四开关、降压-升压型 DC/DC 控制器,本站介绍了LT8705的封装应用图解、特点和优点、功能等,并给出了与LT8705相关的凌力尔特元器件型号供参考。

LT8705 - 80V VIN 和 VOUT 同步、四开关、降压-升压型 DC/DC 控制器

LT8705 - 80V VIN 和 VOUT 同步、四开关、降压-升压型 DC/DC 控制器 - Linear Technology(凌力尔特)

功能描述

LT8705 是一款高性能降压-升压型开关稳压控制器,其可在输入电压高于、低于或等于输出电压的情况下运作。该器件具有集成型输入电流、输入电压、输出电流和输出电压反馈环路。凭藉很宽的 2.8V 至 80V 输入和 1.3V 至 80V 输出范围,LT8705 可兼容大多数的太阳能、汽车、电信和电池供电式系统。

LT8705 的 SRVO 引脚指明当前哪个反馈环路在工作。在轻负载条件下, MODE 引脚能够在突发模式 (Burst Mode)、不连续或连续导通模式之间进行选择。其他特点包括一个 3.3V/12mA LDO、一个可同步固定工作频率、内置栅极驱动器、可调 UVLO 以及具可编程最大值的输入和输出电流监视功能。

特点
  • 单电感可实现 VIN 高于、低于或等于 VOUT
  • VIN 范围:2.8V (需要 EXTVCC > 6.4V) 至 80V
  • VOUT 范围:1.3V 至 80V
  • 四路 N 沟道 MOSFET 栅极驱动器
  • 同步整流:效率高达 98%
  • 输入和输出电流监视引脚
  • 可同步的固定频率:100kHz 至 400kHz
  • 集成型输入电流、输入电压、输出电流和输出电压反馈环路
  • 时钟输出可用于监视芯片温度
  • 采用 38 引脚 (5mm x 7mm) QFN 封装和 TSSOP 封装 (其中 TSSOP 封装进行了修改以改善高电压操作)
  • 应用
  • 高电压降压-升压型转换器
  • 输入或输出电流限流型转换器
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT8705EFE#PBF TSSOP-38 E $8.50 $5.95
    LT8705EFE#TRPBF TSSOP-38 E $6.01
    LT8705EUHF#PBF 5x7 QFN-38 E $8.50 $5.95
    LT8705EUHF#TRPBF 5x7 QFN-38 E $6.01
    LT8705HFE#PBF TSSOP-38 H $9.76 $6.83
    LT8705HFE#TRPBF TSSOP-38 H $6.89
    LT8705IFE#PBF TSSOP-38 I $9.40 $6.58
    LT8705IFE#TRPBF TSSOP-38 I $6.64
    LT8705IUHF#PBF 5x7 QFN-38 I $9.40 $6.58
    LT8705IUHF#TRPBF 5x7 QFN-38 I $6.64
    LT8705MPFE#PBF TSSOP-38 MP $25.37 $17.76
    LT8705MPFE#TRPBF TSSOP-38 MP $17.82
