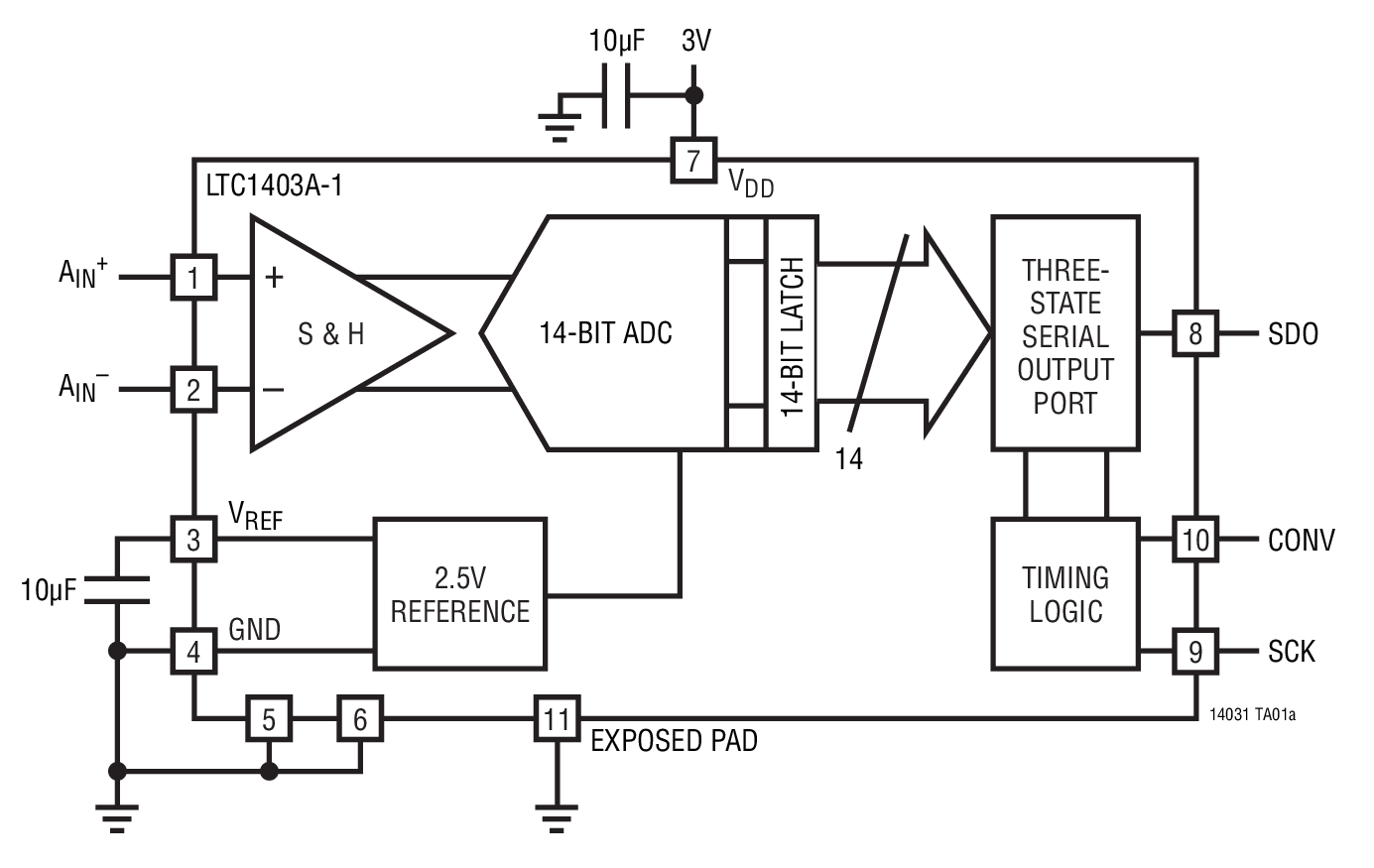

LTC1403-1典型应用图例一

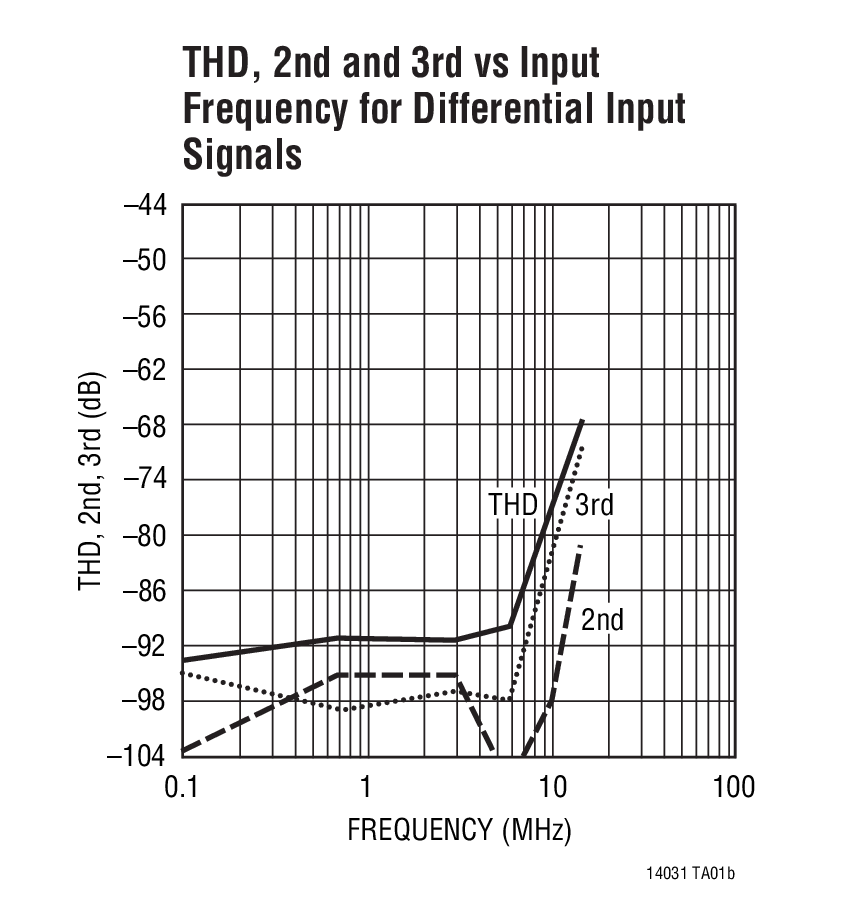

LTC1403-1典型应用图例二
LTC1403-1 - 封装图解：

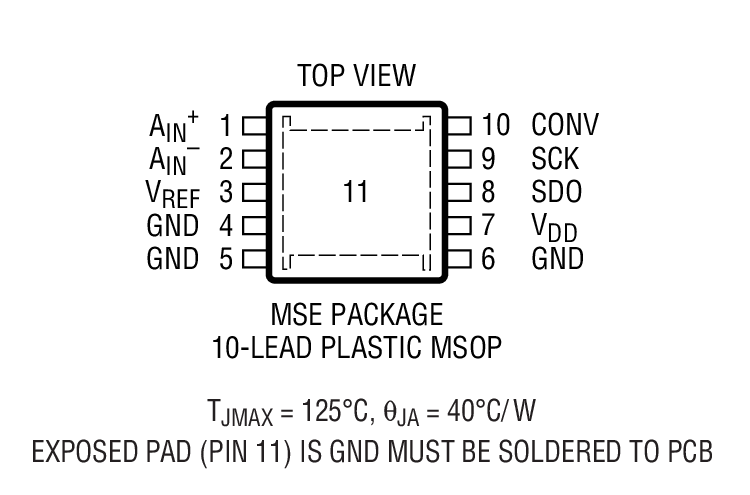

LTC1403-1封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC1403-1介绍

LTC1403-1 - LTC1403-1是具停机功能的串行 12 位、2.8Msps 采样 ADC

LTC1403-1是LINEAR凌力尔特公司的一款通用型 SAR ADC产品，LTC1403-1是LTC1403-1是具停机功能的串行 12 位、2.8Msps 采样 ADC，本站介绍了LTC1403-1的封装应用图解、特点和优点、功能等，并给出了与LTC1403-1相关的LINEAR元器件型号供参考。

LTC1403-1 - LTC1403-1是具停机功能的串行 12 位、2.8Msps 采样 ADC - 通用型 SAR ADC - 数据转换 - 凌力尔特

LTC1403-1 - 具停机功能的串行 12 位、2.8Msps 采样 ADC

LTC1403-1 - 具停机功能的串行 12 位、2.8Msps 采样 ADC - Linear Technology（凌力尔特）

功能描述

LTC1403-1 / LTC1403A-1 是采用差分输入的 12 位 / 14 位、2.8Msps 串行 ADC。这些器件从单 3V 电源仅吸收 4.7mA 的电流，并采用纤巧型 10 引脚 MSE 封装。一种睡眠停机功能电路能够将功耗降低至 10μW。速度、低功率与纤巧型封装的组合使 LTC1403-1 / LTC1403A-1 成为高速、便携式应用的合适之选。

80dB 的共模抑制使用户能够通过对来自信号源的信号进行差分测量以免除接地环路和共模噪声。

这些器件可对 -1.25V 至 1.25V 的双极输入进行差分转换。 AIN+ 和 AIN– 的绝对电压摆幅从地电位扩展至电源电压。

串行接口在 CONV↑ (上升沿) 之后的 16 个时钟周期中发送转换结果，以获得与标准串行接口的兼容性。如果在位于转换操作其间的数据流之后提供两个额外的时钟周期以用作采集时间，则在使用一个 50.4MHz 时钟的情况下能够实现 2.8Msps 的全采样速率。

特点
  • 2.8Msps 转换速率
  • 低功耗：14mW
  • 3V 单电源操作
  • 2.5V 内部带隙基准可被取代
  • 三线式串行接口
  • 睡眠 (10μW) 停机模式
  • 打盹 (3mW) 停机模式
  • 80dB 共模抑制
  • ±1.25V 双极输入范围
  • 纤巧型 10 引脚 MSE 封装
    • 应用
  • 通信
  • 数据采集系统
  • 不间断电源
  • 多相电动机控制
  • 多工数据采集
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC1403CMSE-1 MS-10E C $5.71 $4.00
    LTC1403CMSE-1#PBF MS-10E C $5.71 $4.00
    LTC1403CMSE-1#TR MS-10E C $4.06
    LTC1403CMSE-1#TRPBF MS-10E C $4.06
    LTC1403IMSE-1 MS-10E I $6.52 $4.60
    LTC1403IMSE-1#PBF MS-10E I $6.52 $4.60
    LTC1403IMSE-1#TR MS-10E I $4.66
    LTC1403IMSE-1#TRPBF MS-10E I $4.66
