当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC4054L-4.2
LTC4054L-4.2技术文档下载：
LTC4054L-4.2技术文档产品手册下载
LTC4054L-4.2 - 典型应用图例：

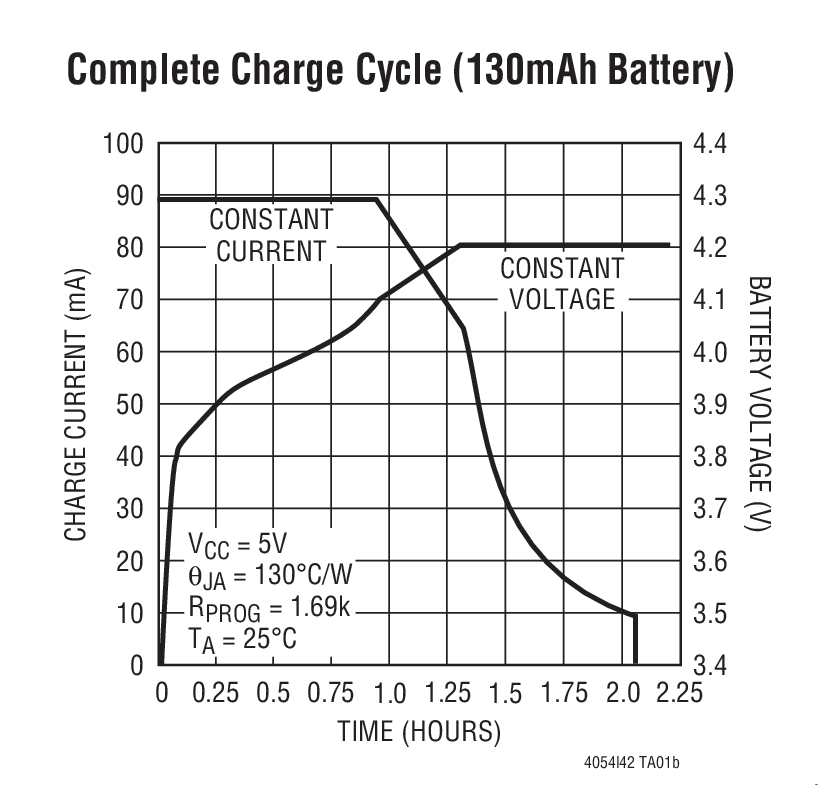

LTC4054L-4.2典型应用图例一

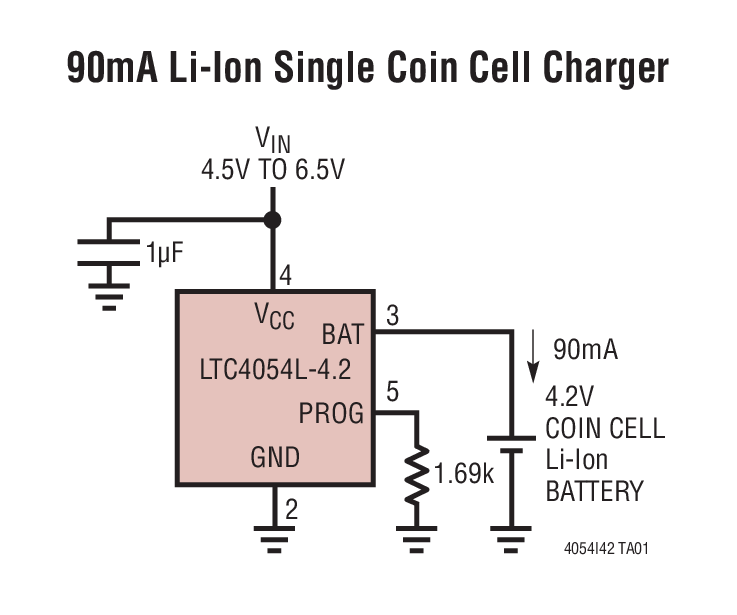

LTC4054L-4.2典型应用图例二
LTC4054L-4.2 - 封装图解：

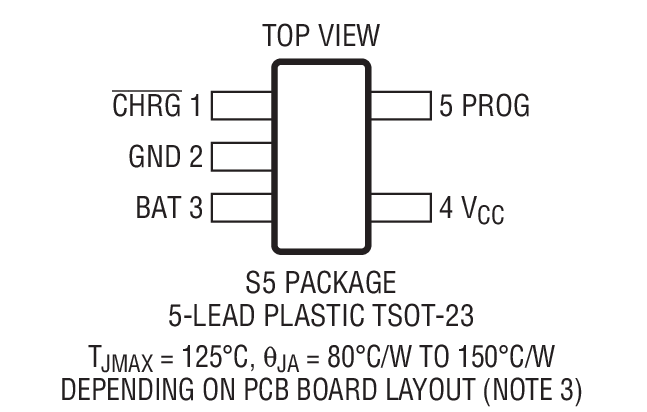

LTC4054L-4.2封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC4054L-4.2介绍

LTC4054L-4.2 - LTC4054L-4.2是采用 ThinSOT 封装的 150mA 独立线性锂离子电池充电器

LTC4054L-4.2是LINEAR凌力尔特公司的一款线性充电器产品，LTC4054L-4.2是LTC4054L-4.2是采用 ThinSOT 封装的 150mA 独立线性锂离子电池充电器，本站介绍了LTC4054L-4.2的封装应用图解、特点和优点、功能等，并给出了与LTC4054L-4.2相关的LINEAR元器件型号供参考。

LTC4054L-4.2 - LTC4054L-4.2是采用 ThinSOT 封装的 150mA 独立线性锂离子电池充电器 - 线性充电器 - 电源管理 - 凌力尔特

LTC4054L-4.2 - 采用 ThinSOT 封装的 150mA 独立线性锂离子电池充电器

LTC4054L-4.2 - 采用 ThinSOT 封装的 150mA 独立线性锂离子电池充电器 - Linear Technology（凌力尔特）

功能描述

LTC4054L 是一款完整的恒定电流 / 恒定电压线性充电器，适用于单节锂离子电池。其小巧的外形及调节低充电电流的能力使得 LTC4054L 特别适合于采用低容量可再充电币形锂离子电池的便携式应用。而且，LTC4054L 是专为在 USB 电源规范内工作而特别设计的。

由于采用了内部 MOSFET 架构，所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行调节，以避免进行超安全标准的热设计。充电电压固定于 4.2V，而充电电流可通过单个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至编程值的 1/10 时，LTC4054L 将自动终止充电周期。

当输入电压 (交流适配器或 USB 电源) 被拿掉时，LTC4054L 自动进入一种低电流状态，并将电池漏电流降至 2µA 以下。可以将 LTC4054L 置于停机模式，从而把电源电流减小至 25µA。

LTC4054L 的其它特点包括充电电流监控器、欠压闭锁、自动再充电和一个用于指示充电终止和输入电压接入的状态引脚。

最大充电电流涓流充电LTC4054-4.2800mA有LTC4054X-4.2800mA无LTC4054L-4.2150mA有
特点
  • 可编程充电电流范围：10mA 至 150mA
  • 无需外部 MOSFET、检测电阻器或隔离二极管
  • 用于单节 / 币形锂离子电池、采用 ThinSOTTM 封装的完整线性充电器
  • 恒定电流 / 恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能
  • 直接从 USB 端口给单节锂离子电池充电
  • 准确度达 ±1% 的 4.2V 预设充电电压
  • 用于电池电量检测的充电电流监控器输出
  • 自动再充电
  • 充电状态输出引脚
  • C/10 充电终止
  • 停机模式下的最大电源电流为 25µA
  • 2.9V 涓流充电门限
  • 软起动限制浪涌电流
  • 采用 5 引脚扁平 (高度仅 1mm) SOT-23 封装
    • 应用
  • 用于币形锂离子电池的充电器
  • 便携式 MP3 播放器、无线头戴式耳机
  • 蓝牙应用
  • 多功能腕表
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC4054LES5-4.2 SOT-23 E $2.21
    LTC4054LES5-4.2#PBF SOT-23 E $2.21
    LTC4054LES5-4.2#TR SOT-23 E $2.21 $1.44
    LTC4054LES5-4.2#TRM SOT-23 E $2.21 $1.46
    LTC4054LES5-4.2#TRMPBF SOT-23 E $2.21 $1.46
    LTC4054LES5-4.2#TRPBF SOT-23 E $2.21 $1.44
