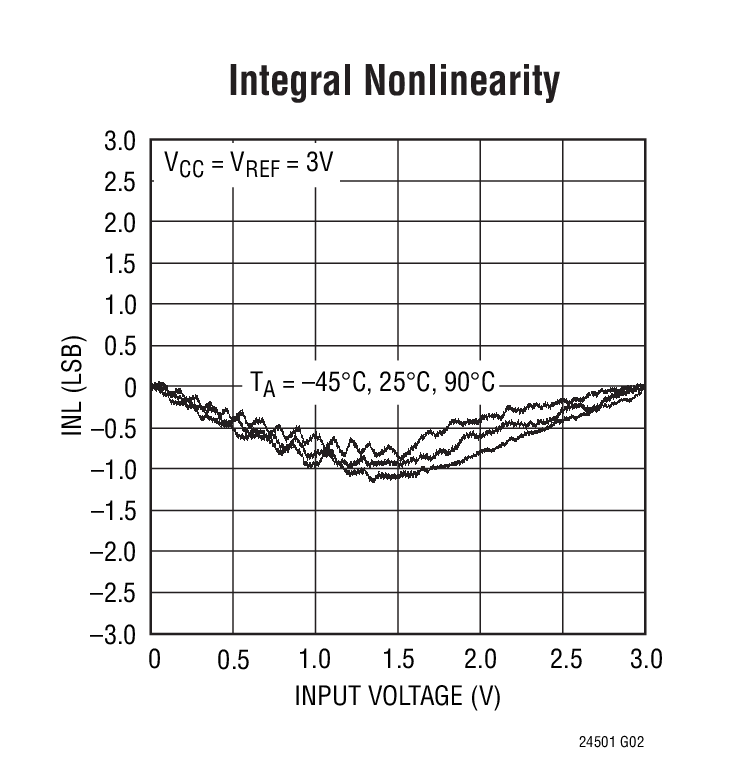

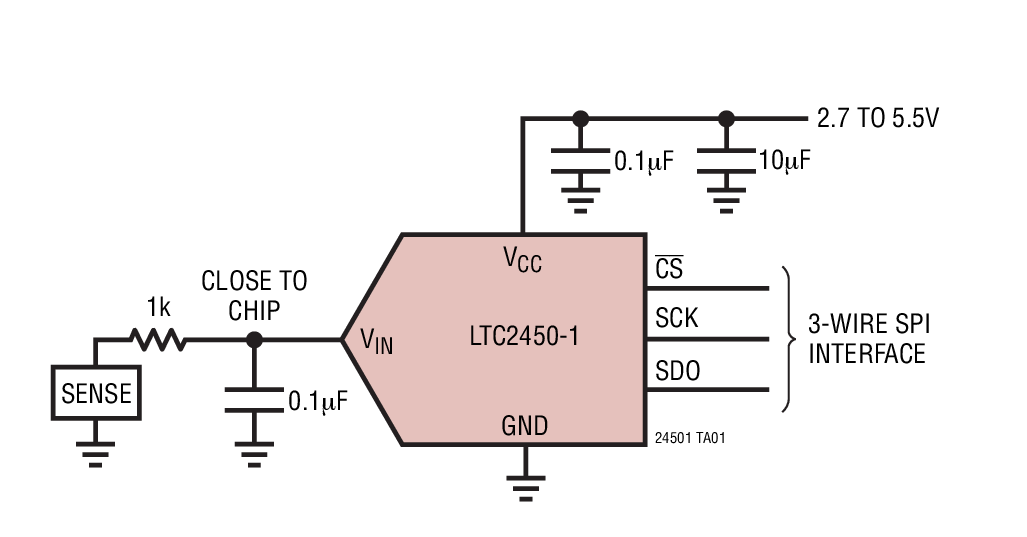

LTC2450-1 - 典型应用图例：

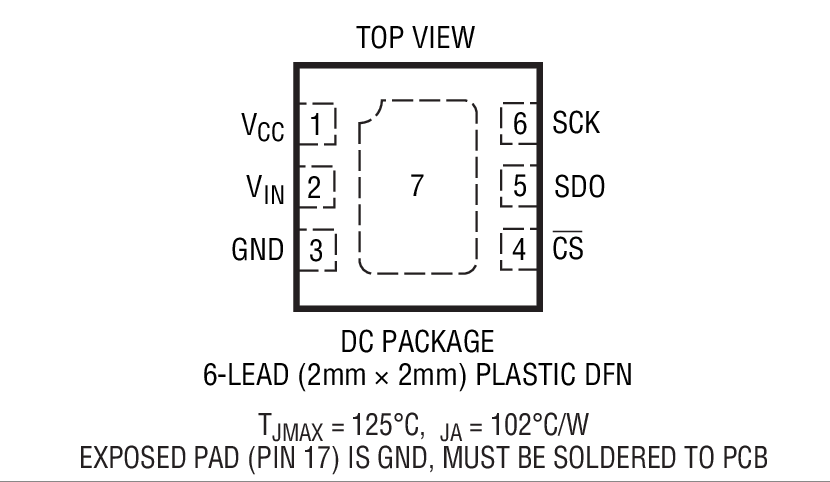

LTC2450-1 - 封装图解：

LTC2450-1 - LTC2450-1是易于使用的超纤巧型 16 位 ΔΣ ADC

LTC2450-1是Linear公司的一款无延迟增量累加 ADC产品，LTC2450-1是易于使用的超纤巧型 16 位 ΔΣ ADC，本站介绍了LTC2450-1的封装应用图解、特点和优点、功能等，并给出了与LTC2450-1相关的凌力尔特元器件型号供参考。

LTC2450-1 - 易于使用的超纤巧型 16 位 ΔΣ ADC

LTC2450-1 - 易于使用的超纤巧型 16 位 ΔΣ ADC - Linear Technology（凌力尔特）

功能描述

LTC2450-1 是一款低功率、超纤巧型 16 位模数转换器，专为那些要求 16 位性能的空间受限型应用而设计。LTC2450-1 采用 2.7V至 5.5V 单电源，接受一个单端模拟输入电压，并通过一个 SPI 接口进行通信。它包括一个集成振荡器，不需要任何外部组件。ΔΣ型调制器转换器内核提供了适合多路转换应用的单周期稳定时间。该转换器采用 6引脚 2 mm x 2mm DFN 封装。LTC2450-1 实现了一个专有的输入采样电路，该电路可将平均输入采样电流减小几个数量级。

LTC2450-1 每秒能够执行多达 60 次转换操作，而且，由于过采样比非常大，因而具有极为宽松的抗混叠要求。该转换器将其电源电压用作基准电压，而且单端、轨至轨输入电压范围从 GND 延伸至 VCC。

在执行完一次转换之后，LTC2450-1 能够自动地进入睡眠模式，并将其电流消耗降至 500nA 以下。在 1Hz的输出频率条件下，当采用一个 2.7V 电源时，LTC2450-1 的平均功耗低于 25μW。

特点

单端输入范围为 GND 至 VCC

转换速率为每秒 60 次

0.02LSB RMS 噪声

16 位，无漏失码

0.5mV 偏移误差

4LSB 全标度误差

适合于多路转换应用的单转换稳定时间

具自动停机功能的单周期操作

350μA 电源电流

50nA 睡眠模式电流

内部振荡器 ──无需外部组件

2.7V 至 5.5V 单电源工作

SPI 接口

超纤巧型 2mm x 2mm DFN 封装

应用

系统监控

环境监控

直接温度测量

仪表

工业过程控制

数据采集

嵌入式 ADC 升级

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC2450CDC-1#PBF	2x2 DFN-6	C	$2.10
LTC2450CDC-1#TRMPBF	2x2 DFN-6	C	$2.10	$1.20
LTC2450CDC-1#TRPBF	2x2 DFN-6	C	$2.10	$1.15
LTC2450IDC-1#TRMPBF	2x2 DFN-6	I	$2.51	$1.43
LTC2450IDC-1#TRPBF	2x2 DFN-6	I	$2.51	$1.38
