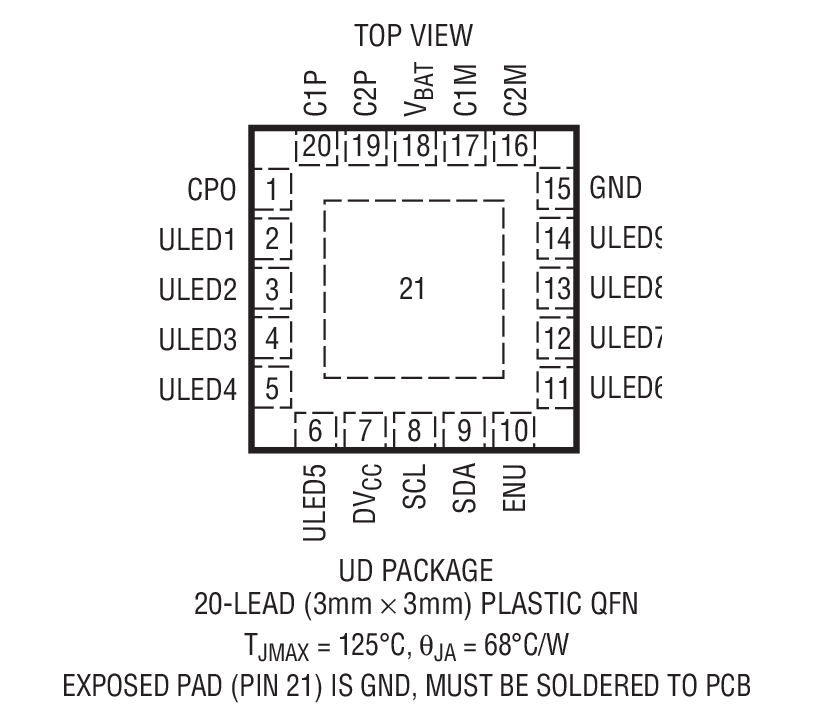

LTC3219是LINEAR凌力尔特公司的一款无电感器型 (充电泵) LED 驱动器产品，LTC3219是LTC3219是250mA 通用型 9 通道 LED 驱动器，本站介绍了LTC3219的封装应用图解、特点和优点、功能等，并给出了与LTC3219相关的LINEAR元器件型号供参考。

LTC3219 - LTC3219是250mA 通用型 9 通道 LED 驱动器 - 无电感器型 (充电泵) LED 驱动器 - 电源管理 - 凌力尔特

LTC3219 - 250mA 通用型 9 通道 LED 驱动器

LTC3219 - 250mA 通用型 9 通道 LED 驱动器 - Linear Technology（凌力尔特）

功能描述

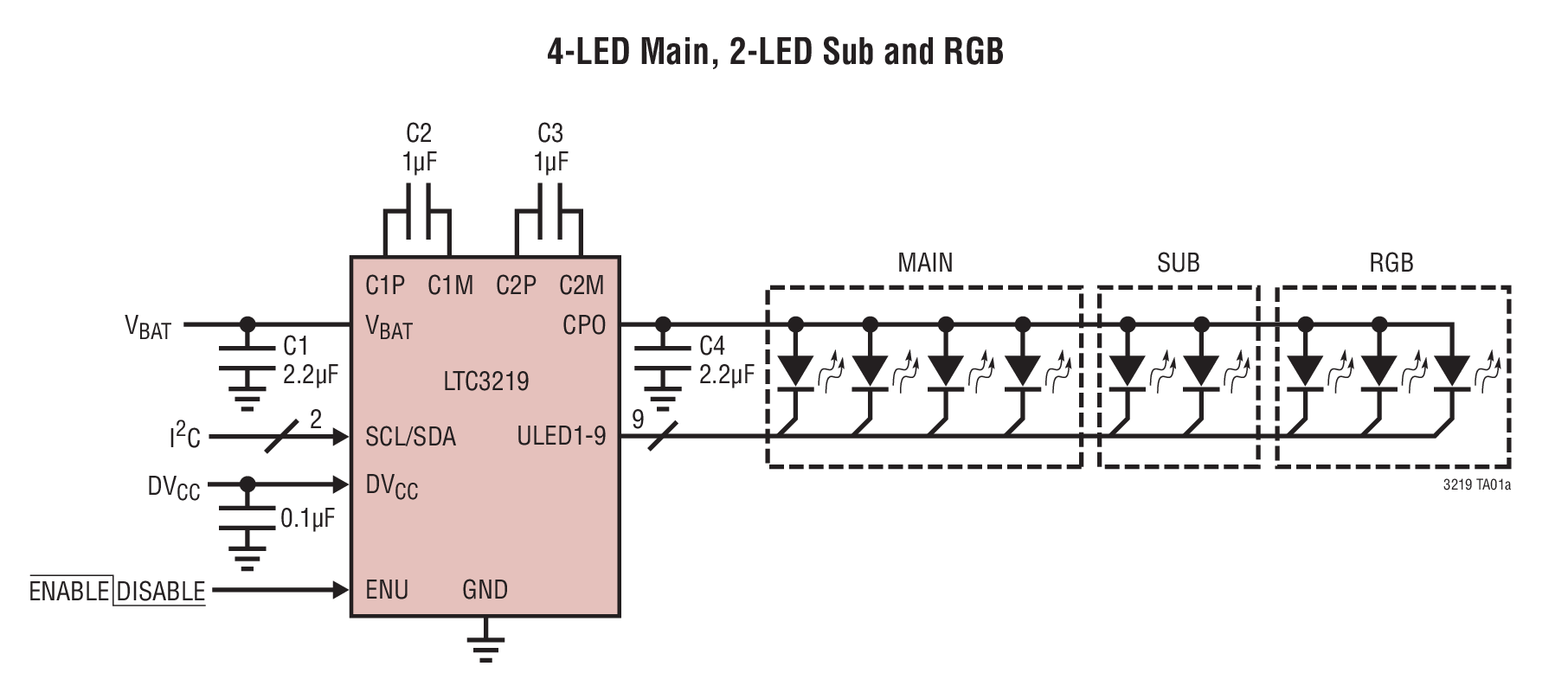

LTC3219 是一款高集成度多显示屏 LED 驱动器。该器件包括一个高效率、低噪声充电泵，用于为 9 个通用 LED 电流源供电。LTC3219 只需 5 个小陶瓷电容器即可构成一个完整的 LED 电源和电流控制器。

最大显示屏电流由一个内部精准电流基准来设定。所有电流源的独立调光、接通/关断、闪烁和灰度等级控制均通过 I2C串行接口来实现。可使用6位线性DAC来调节每个通用 LED电流源的亮度电平。

LTC3219 充电泵根据 LED 电流源两端的电压来优化效率。该器件在 1x 模式中上电，并当任一被使能的 LED 电流源开始进入压降状态时就会自动切换至升压模式。第一个压降将把 IC转换至 1.5x 模式，随后的压降把 LTC3219 切换至 2x 模式。当某个数据寄存器通过 I2C 端口更新时，该器件将复位至1x模式。

特点

多模式充电泵提供了高达 91% 的效率

转换速率受限的开关操作降低了传导噪声和辐射噪声 (EMI)

高达 250mA 的总输出电流

具 64 级线性亮度控制能力的 9 个 28mA 通用电流源

采用两线式 I2CTM 接口来实现每个电流源的独立接通/关断、亮度电平、闪烁和灰度等级控制

内部电流基准

用于异步 LED 接通/关断控制的可配置ENU引脚

低噪声充电泵可工作于 1x、1.5x 或 2x 模式以实现最佳效率

自动或强制模式切换

内部软起动功能可限制浪涌电流

短路/热保护
