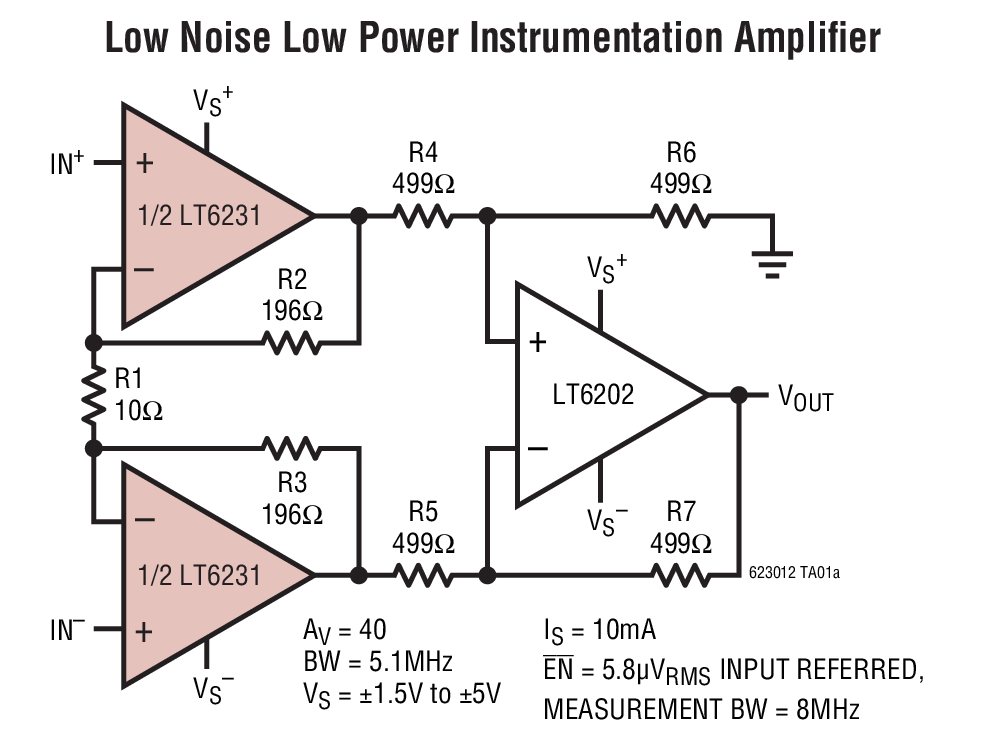

LT6232典型应用图例一

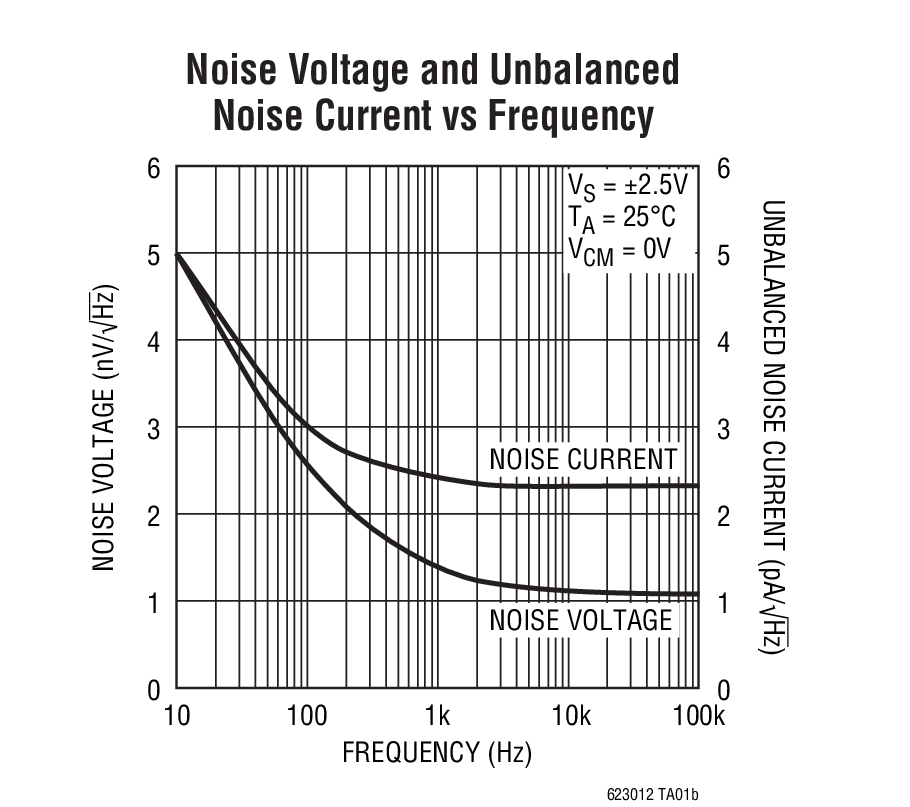

LT6232典型应用图例二
LT6232 - 封装图解：

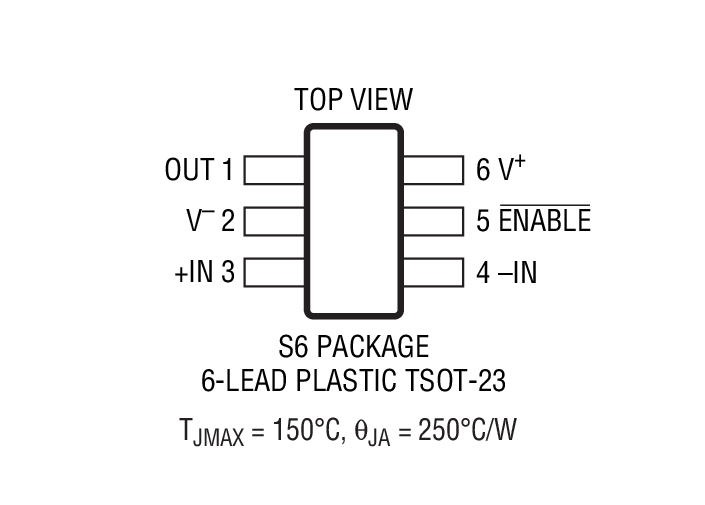

LT6232封装图解一

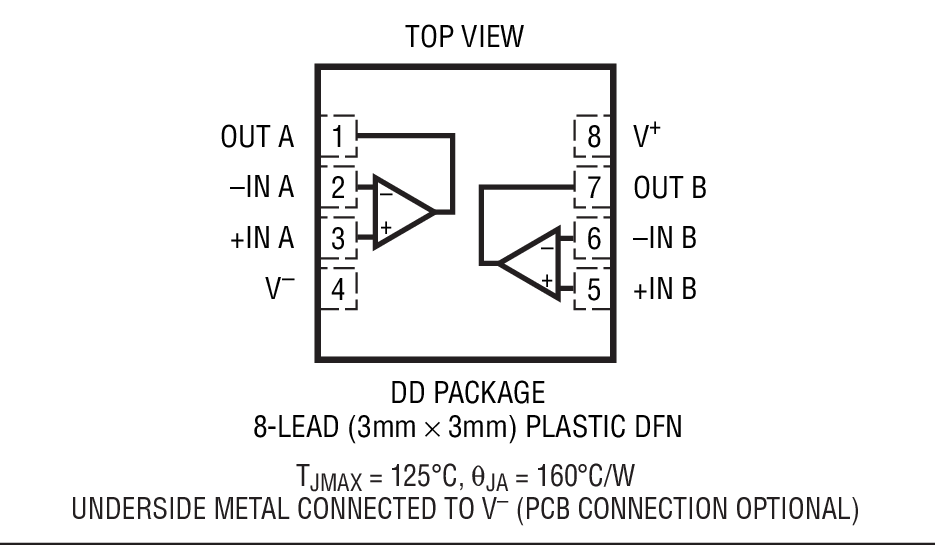

LT6232封装图解二

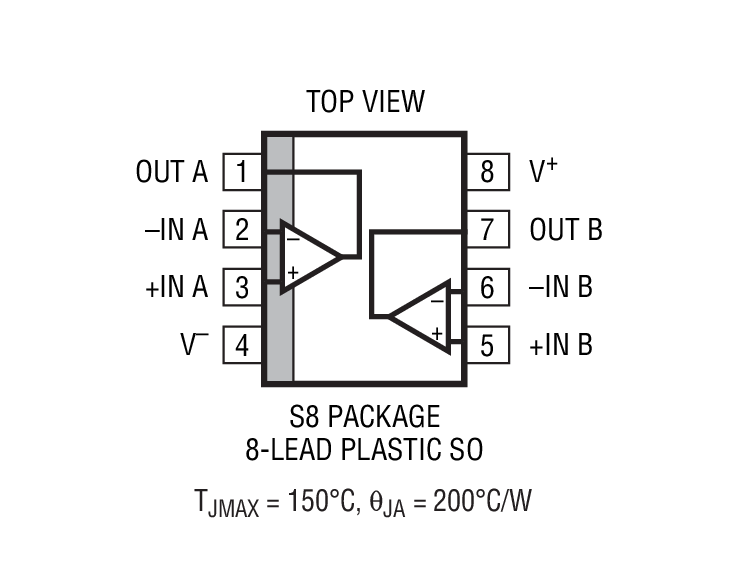

LT6232封装图解三

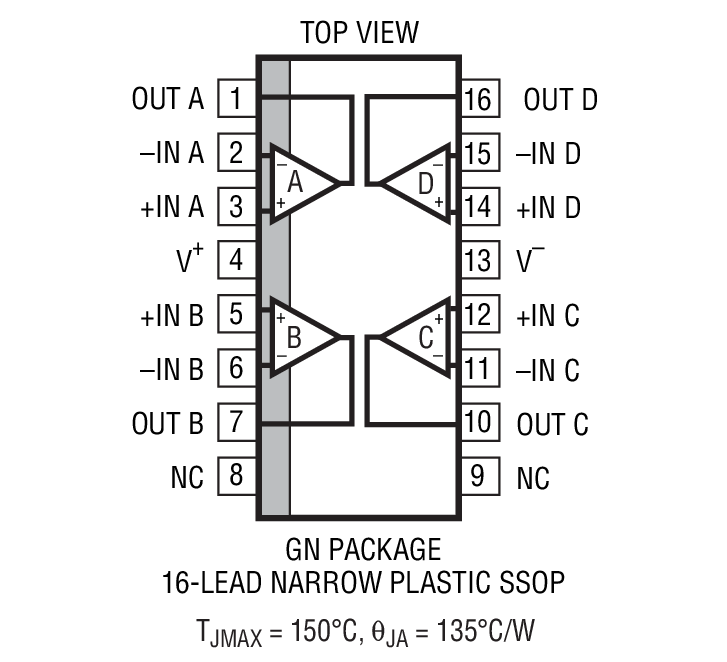

LT6232封装图解四
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT6232介绍

LT6232 - LT6232是215MHz、轨至轨输出、1.1nV/√Hz、3.5mA 运放系列

LT6232是LINEAR凌力尔特公司的一款精准放大器产品，LT6232是LT6232是215MHz、轨至轨输出、1.1nV/√Hz、3.5mA 运放系列，本站介绍了LT6232的封装应用图解、特点和优点、功能等，并给出了与LT6232相关的LINEAR元器件型号供参考。

LT6232 - LT6232是215MHz、轨至轨输出、1.1nV/√Hz、3.5mA 运放系列 - 精准放大器 - 信号调理 - 凌力尔特

LT6232 - 215MHz、轨至轨输出、1.1nV/√Hz、3.5mA 运放系列

LT6232 - 215MHz、轨至轨输出、1.1nV/√Hz、3.5mA 运放系列 - Linear Technology（凌力尔特）

功能描述

LT6230 / LT6231 / LT6232 是单通道 / 双通道 / 四通道低噪声、轨至轨输出、单位增益稳定的运算放大器，具有 1.1nV/√Hz 的噪声电压，且每个放大器仅吸收 3.5mA 的电源电流。这些放大器将非常低的噪声和电源电流与一个 215MHz 的增益带宽乘积和一个 70V/μs 的转换速率组合在一起，并专为低电源电压信号调理系统而优化。LT6230-10 是一款专为较高增益应用而优化的单通道放大器，因而产生了较高的增益带宽和转换速率。LT6230 和 LT6230-10 包括一个使能引脚，该引脚可用于把电源电流减小至 10μA 以下。

该放大器系列具有一个可在任一电源轨的 50mV 之内摆动的输出，旨在最大限度地拓宽低电源应用中的信号动态范围，并且其规格专门针对 3.3V、5V 和 ±5V 电源而拟订。每个放大器的 en •√ISUPPLY 乘积为 1.9，从而跻身最具降噪效率的运算放大器之列。

LT6230/ LT6230-10 采用 6 引脚 SOT-23 封装，LT6231 双通道器件采用具标准引出脚配置的 8 引脚 SO 封装。对于紧凑型布局，双通道器件还可以提供纤巧型双侧引脚细间距无引线封装 (DFN)。LT6232 使用 16 引脚 SSOP 封装。

特点
  • 低噪声：1.1nV/√Hz
  • 低电源电流：每个放大器的最大电源电流为 3.5mA
  • 低失调电压：350μV (最大值)?
  • 增益带宽乘积： LT6230：215MHz；AV ≥ 1 LT6230-10：1450MHz；AV ≥ 10
  • 宽电源范围：3V 至 12.6V
  • 轨至轨输出摆幅
  • 共模抑制比：115dB (典型值)
  • 输出电流：30mA
  • 工作温度范围：-40ºC 至 85ºC
  • LT6230 停机电流至 10μA (最大值)
  • LT6230 / LT6230-10 采用扁平 (高度仅 1mm) ThinSOTTM 封装
  • 双通道器件 LT6231 采用 8 引脚 SO 封装和纤巧型 DFN 封装
  • LT6232 采用 16 引脚 SSOP 封装
    • 应用
  • 超声放大器
  • 低噪声、低功率信号处理
  • 有源滤波器
  • 驱动 A/D 转换器
  • 轨至轨缓冲放大器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT6232CGN SSOP-16 C $4.73 $3.30
    LT6232CGN#PBF SSOP-16 C $4.73 $3.30
    LT6232CGN#TR SSOP-16 C $3.36
    LT6232CGN#TRPBF SSOP-16 C $3.36
    LT6232IGN SSOP-16 I $5.45 $3.80
    LT6232IGN#PBF SSOP-16 I $5.45 $3.80
    LT6232IGN#TR SSOP-16 I $3.86
    LT6232IGN#TRPBF SSOP-16 I $3.86
